Cette section décrit le principe de fonctionnement global de la conception CGAX (unité de refroidissement duplex).

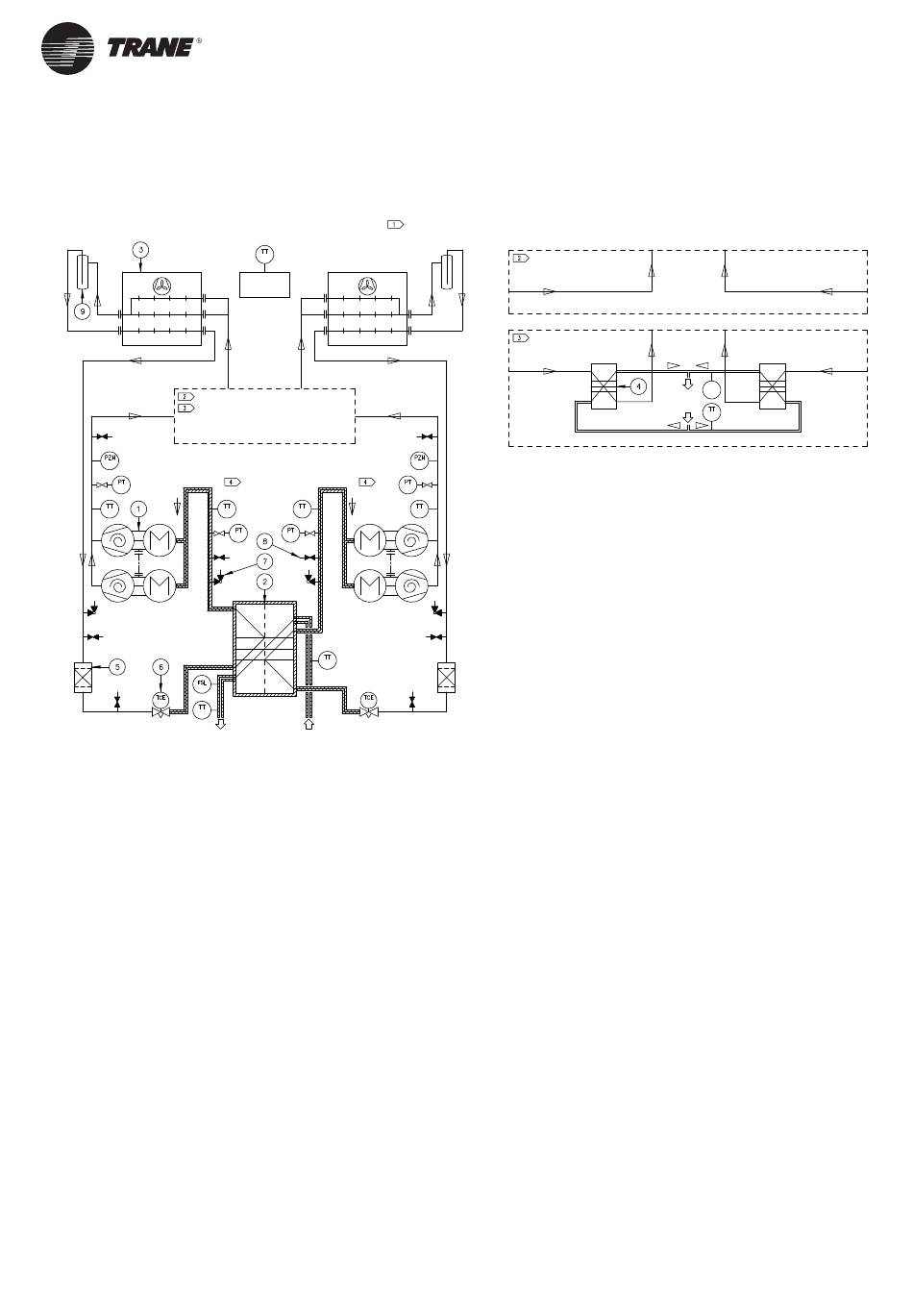

Figure 9 - Exemple de schéma type d'un système frigorifique et de schéma d'un circuit de lubrification
CIRCUIT 1
CONDUITE DE LIQUIDE
CONDUITE DE
REFOULEMENT
CONDUITE D'ASPIRATION
CONDUITE D'HUILE
1 : Compresseur Scroll
2 : Évaporateur (échangeur de chaleur à plaques brasées)
3 : Condenseur (échangeur de chaleur à microcanaux)
4 : Récupération de chaleur (échangeur de chaleur à plaques brasées)
5 : Filtre déshydrateur
6/TCE : Détendeur électronique
7 : Vanne de service
8 : Vanne Schrader
9 : Récepteur
PT : Transducteur de pression
PZH : Pressostat haute pression
TT : Capteur de température
FSL : Contrôleur de débit
36
CIRCUIT 2
AIR AMBIANT
PANNEAU DE
COMMANDE
CONDUITE DE LIQUIDE
CONDUITE DE
REFOULEMENT
CONDUITE D'ASPIRATION
CONDUITE D'HUILE
EAU FROIDE
Principes de fonctionnement
CONDUITE DE REFOULEMENT
CONDUITE DE
REFOULEMENT
EAU
CHAUDE
CONDUITE DE REFOULEMENT
CONDUITE DE
REFOULEMENT
