Principes de fonctionnement

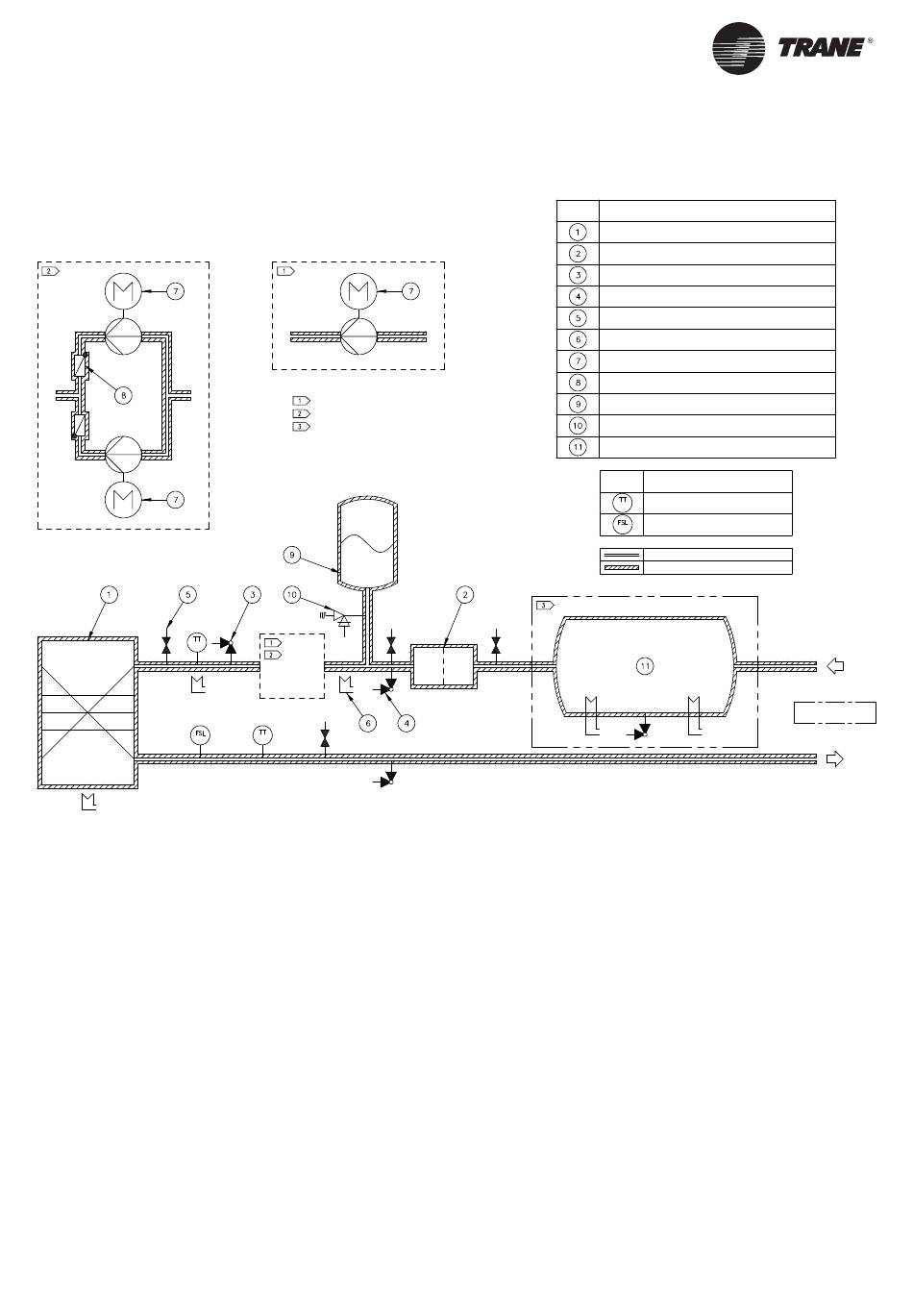

Figure 12 - Graphique du circuit d'eau du module hydraulique - Unité avec ensemble de pompe
CG-SVX027C-FR
CONFIGURATION À POMPE UNIQUE
CONFIGURATION À DOUBLE POMPE
RÉSERVOIR-TAMPON (EN OPTION)
ÉLÉMENT DÉSIGNATION
ÉVAPORATEUR (ÉCHANGEUR DE CHALEUR À PLAQUE)
FILTRE À EAU
PURGE D'AIR MANUELLE
VANNE DE VIDANGE
PIQUAGE DE CONTRÔLE DE PRESSION
PROTECTION ANTIGEL (EN OPTION)
POMPE CENTRIFUGE
CLAPET ANTI-RETOUR DU DÉBIT D'EAU
VASE D'EXPANSION
SOUPAPE DE SURPRESSION
RÉSERVOIR-TAMPON (EN OPTION)
ÉLÉMENT DÉSIGNATION
SONDE DE TEMPÉRATURE
INTERRUPTEUR DE DÉBIT
D'EAU D'ÉVAPORATEUR
EAU GLACÉE/CHAUFFÉE
ISOLATION
EAU
GLACÉE/CHAUFFÉE
