Principes de fonctionnement
Cette section décrit le principe de fonctionnement global de la conception CXAX (unité avec pompe à chaleur duplex).

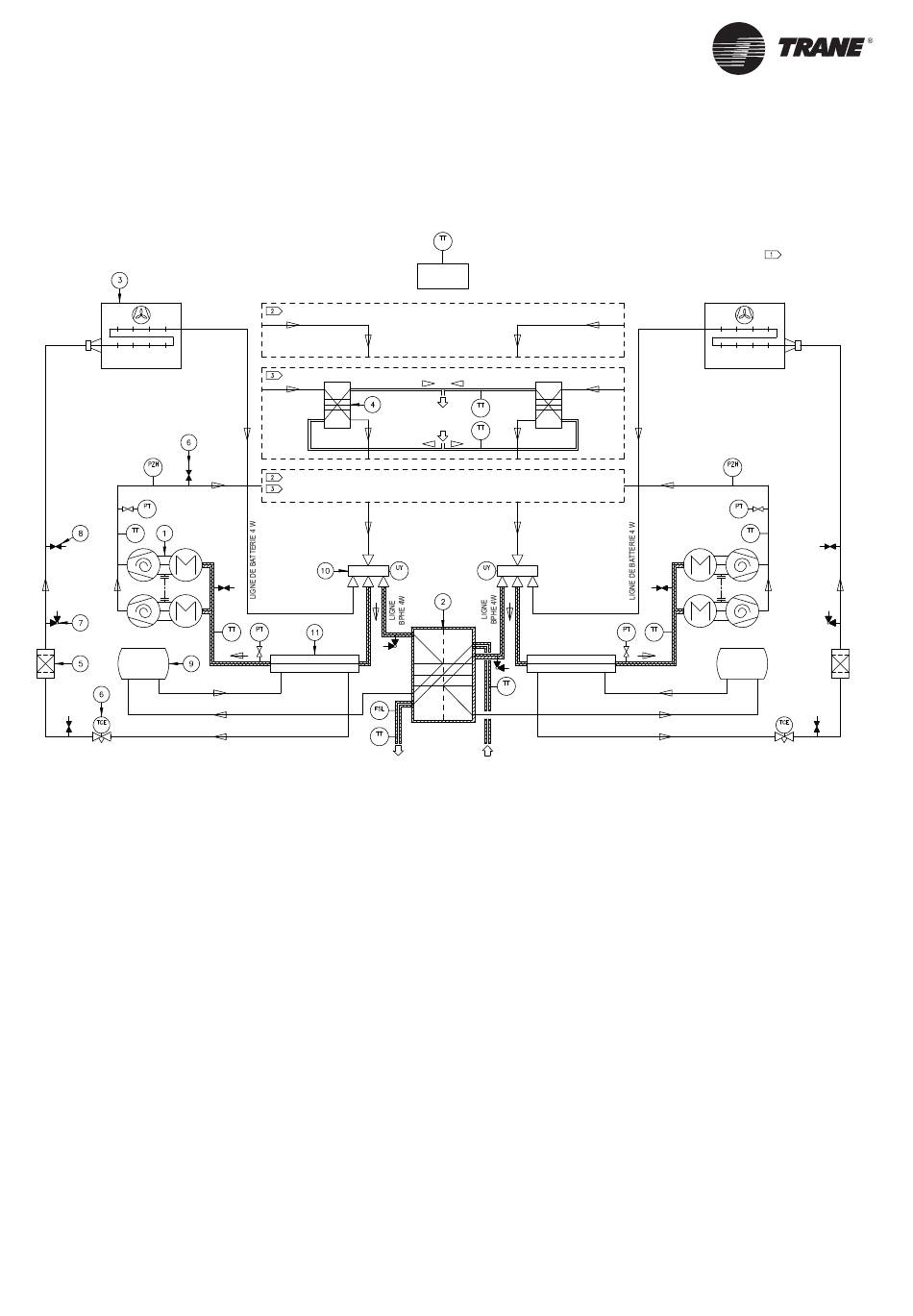

Figure 10 - Exemple de schéma type d'un système frigorifique et de schéma d'un circuit de lubrification
CIRCUIT 1
CONDUITE DE REFOULEMENT
CONDUITE D'HUILE
CONDUITE D'ASPIRATION
1 : Compresseur Scroll
2 : Évaporateur (échangeur de chaleur à plaques brasées)
3 : Condenseur (échangeur de chaleur à ailettes et tubes)
4 : Récupération de chaleur (échangeur de chaleur à plaques brasées)
5 : Filtre déshydrateur à débit réversible
6/TCE : Détendeur électronique
7 : Vanne de service
8 : Vanne Schrader
9 : Récepteur
10 : Vanne réversible 4 voies
11 : Échangeur de chaleur liquide/aspiration (tube dans l'échangeur à tubes)
PT : Transducteur de pression
PZH : Pressostat haute pression
TT : Capteur de température
FSL : Contrôleur de débit
UY : Électrovanne
Remarque : en raison de la conception de l'unité, il n'est pas nécessaire de valider le cycle de l'huile lors du fonctionnement
prolongé d'une unité réversible en mode Refroidissement.
CG-SVX027C-FR
AIR AMBIANT
PANNEAU DE
COMMANDE
CONDUITE DE REFOULEMENT
CONDUITE DE
REFOULEMENT
CHAUDE
CONDUITE DE LIQUIDE
EAU FROIDE
CONDUITE DE REFOULEMENT
CONDUITE DE
REFOULEMENT
EAU
CONDUITE DE LIQUIDE
CIRCUIT 2
CONDUITE DE REFOULEMENT
CONDUITE D'HUILE
CONDUITE D'ASPIRATION
