4.4.2 Méthodes d'alignement
S'assurer que la pompe et le moteur
sont bien isolés électriquement et que les
accouplements sont déconnectés. Vérifier que les
tuyauteries d'aspiration et de refoulement sont
connectées.
L'alignement DOIT être vérifié.
Bien que la pompe soit alignée en usine, il est
probable que la pompe ait été désalignée durant le
transport ou la manutention. Si nécessaire aligner le
moteur sur la pompe et non la pompe sur le moteur.

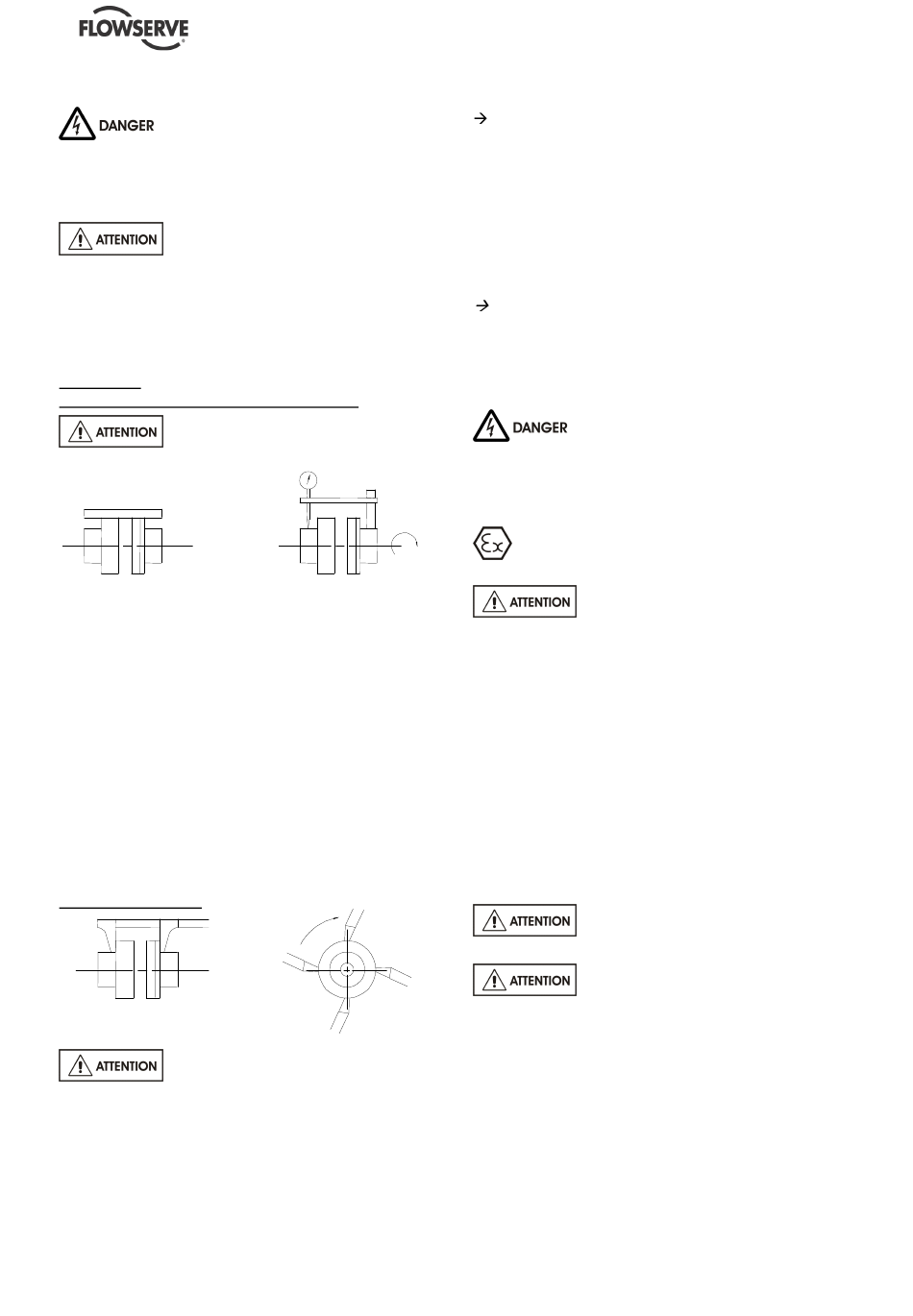

Alignement
Contrôle de parallélisme et concentricité :
Mesurer en 3 ou 4 positions avant
branchement de tuyauteries.
avec une règle
Tolérances admissibles pour un moteur monté sur
roulements avec des accouplements de type
Européens :
= 0.15 mm en parallélisme
= 0.1 mm angulaire
Pour les accouplements US, les valeurs à utiliser
sont :
= 0.02 in. en parallélisme
= 0.05 in. angulaire
Pour plus de détails, consulter la notice des
accouplements.
Contrôle angulaire :
avec pied à coulisse
Un alignement définitif aura lieu après
branchement de la tuyauterie (voir § 4.5.1).
Dans le cas des DSV avec transmission à cardan,
se référer aux spécifications particulières
correspondantes.
Page 18 de 36
MANUEL D'UTILISATION DS FRANCAIS 71576383 - 02/13
avec un comparateur
avec jauge d'épaisseur
Si besoin, améliorer l'alignement des machines :
Groupe complet monté sur socle commun :
Les machines ont été préalablement alignées avec
précision dans nos ateliers. En général, un
désalignement constaté sur le site est dû à un
calage incorrect sous le socle (déformé par le
transport ou des efforts dus aux tuyauteries). Il suffit
alors de rectifier le calage sous le socle. Si cela
s'avère insuffisant, il faut en plus intervenir sur le
calage du moteur et sur les tuyauteries.
Pompe et moteur montés sur socles séparés :
Les machines ont été (ou doivent être)
préalablement montées sur leurs socles propres en
atelier. Une fois la pompe en place, elle sera
considérée comme la partie fixe. L'alignement se
fera en intervenant sur le moteur.
Ne jamais brancher le moteur
électrique avant l'achèvement complet des travaux
d'installation.
4.5 Tuyauterie
L'utilisateur doit vérifier que l'équipement est
isolé de toutes sources externes de vibration.
Des obturateurs de protection sont
installés sur les raccords de tuyauterie pour que les
matières étrangères ne puissent pas y pénétrer
pendant le transport et l'installation. Vérifier que ces
obturateurs ont été enlevés de la pompe avant de
raccorder les tuyauteries.
4.5.1 Tuyauterie d'aspiration et de refoulement
Les diamètres d'aspiration et de refoulement de la
pompe ne conditionnent pas directement les
dimensions de la tuyauterie de l'installation :
a) En première approche, choisir une vitesse
d'écoulement < 2 m/s (7 ft/s) à l'aspiration, et
d'environ 3 m/s (10 ft/s) au refoulement.
b) Tenir compte du NPSH disponible qui doit être
supérieur au NPSH requis de la pompe.
Ne jamais utiliser la pompe comme
support de tuyauterie
Ne pas monter des joints de dilatation
sans reprise de l'effort axial dû à l'effet de fond
Les forces et moments admissibles sur les brides de
la pompe dépendent du type et de la taille de celle-
ci. Les efforts extérieurs peuvent conduire au
désalignement de l'ensemble pompe et moteur, à
l'échauffement des roulements, à l'usure et à la
destruction de l'accouplement, à des vibrations ou à
la rupture du corps de pompe.
