1.. 简介
对于使用皮带轮的设备，皮带轮的精确对中可以延长皮带及皮带轮的使
用寿命，减小振动及减少能量消耗。TKBA 40工具提供了一个精确的皮带
轮对中方法，精确地对中皮带轮的V型槽。
1.1.工作原理
TKBA 40工具包括两个使用磁铁装置紧固在皮带轮V型槽上的检测单元，
其中一个激光发射单元发射激光到另一个接收单元上。激光接收单元有
三条参考线标识的目标区域，顶上一条，顶下两条。根据激光照射到目
标区域的不同位置，可以判断出不同的对中类型，再加以纠正。可以通
过调整可移动设备来对中皮带轮，直到激光光线照射到的位置与接收单
元上的三条参考线相符合为止。
A

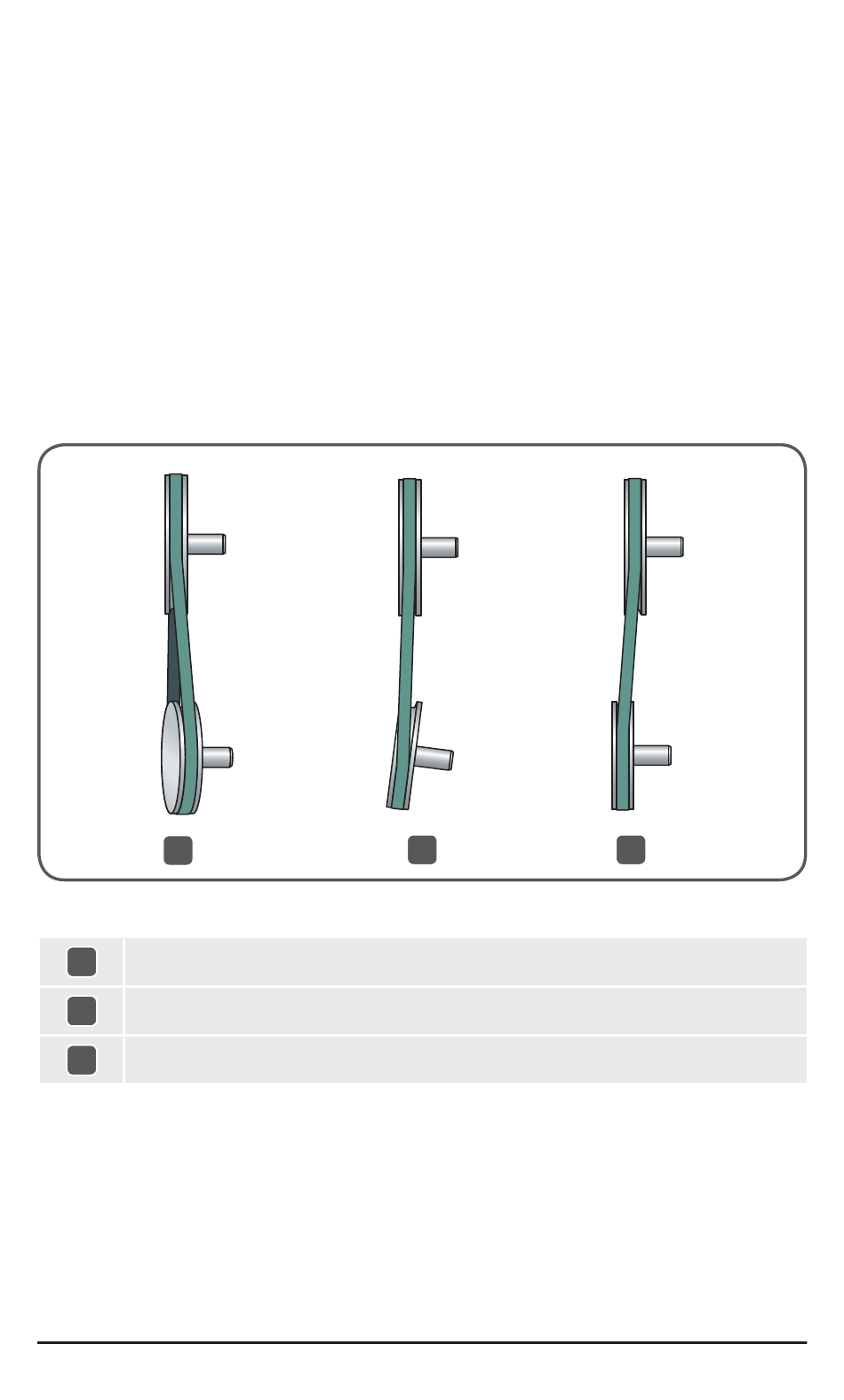

图1 皮带轮不对中的类型
A
垂直方向的角度不对中
B
水平方向的角度不对中
C
平行不对中
SKF TKBA 40
B C
