1. Hinweise

Die präzise Ausrichtung von Maschinen mit Riemenantrieb ist wichtig, um
die Lebensdauer von Riemen und Riemenscheibe zu verlängern, Vibrationen
zu reduzieren und die Energiekosten zu senken. Das Ausrichtsystem für
Riemenscheiben SKF TKBA 40 bietet eine einfache Methode zur
Einstellung der Maschinen, so dass die Rillen der Keilriemenscheiben exakt
ausgerichtet sind.

1.1 Funktionsprinzip

Das TKBA 40 besteht aus zwei Einheiten, die magnetisch auf den Rillen der
einzelnen Riemenscheiben haften. Die Lasereinheit sendet einen Laserstrahl,
der auf die Empfängereinheit gerichtet wird.
Die Empfängereinheit ist in drei Zielbereiche mit drei Bezugslinien, der oberen
und den beiden unteren Bezugslinien, aufgeteilt. Anhand des Lasermusters,
das auf den Zielbereich projektiert wird, kann bestimmt werden, um welchen
Typ von Fehlausrichtung es sich handelt und wie dies korrigiert werden
kann. Eine Riemenausrichtung kann einfach durchgeführt werden, indem die
bewegliche(n) Maschine(n) verstellt werden, bis der Laserstrahl mit den drei
Bezugslinien auf der Empfängereinheit übereinstimmt.
A

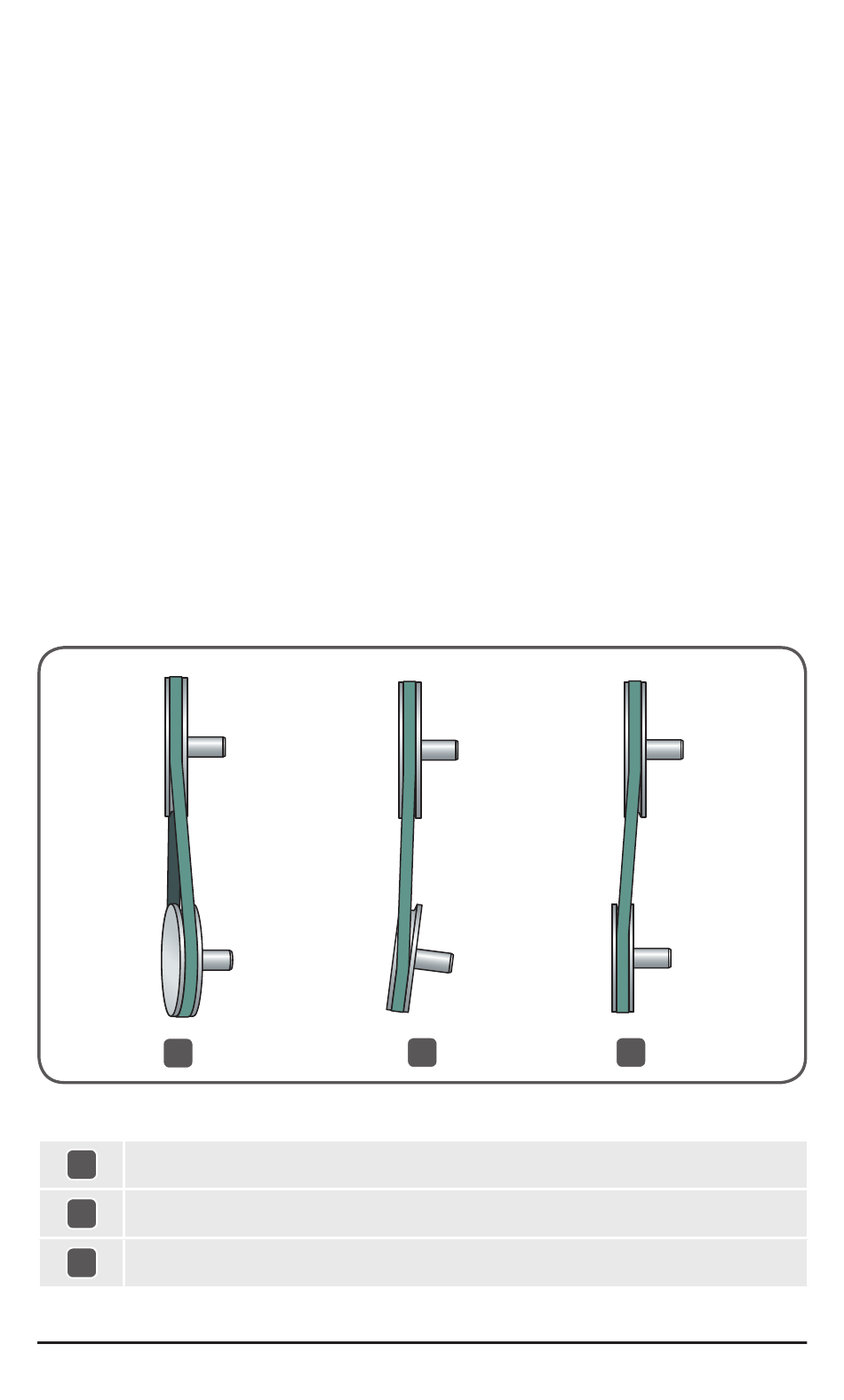

Abb 1 Verschiedene Typen fehlerhafter Riemenscheibenausrichtung
A
Vertikale Fehlausrichtung
B
Horizontale Fehlausrichtung
C
Parallele Fehlausrichtung
