3.4 Determinazione del tipo di disallineamento

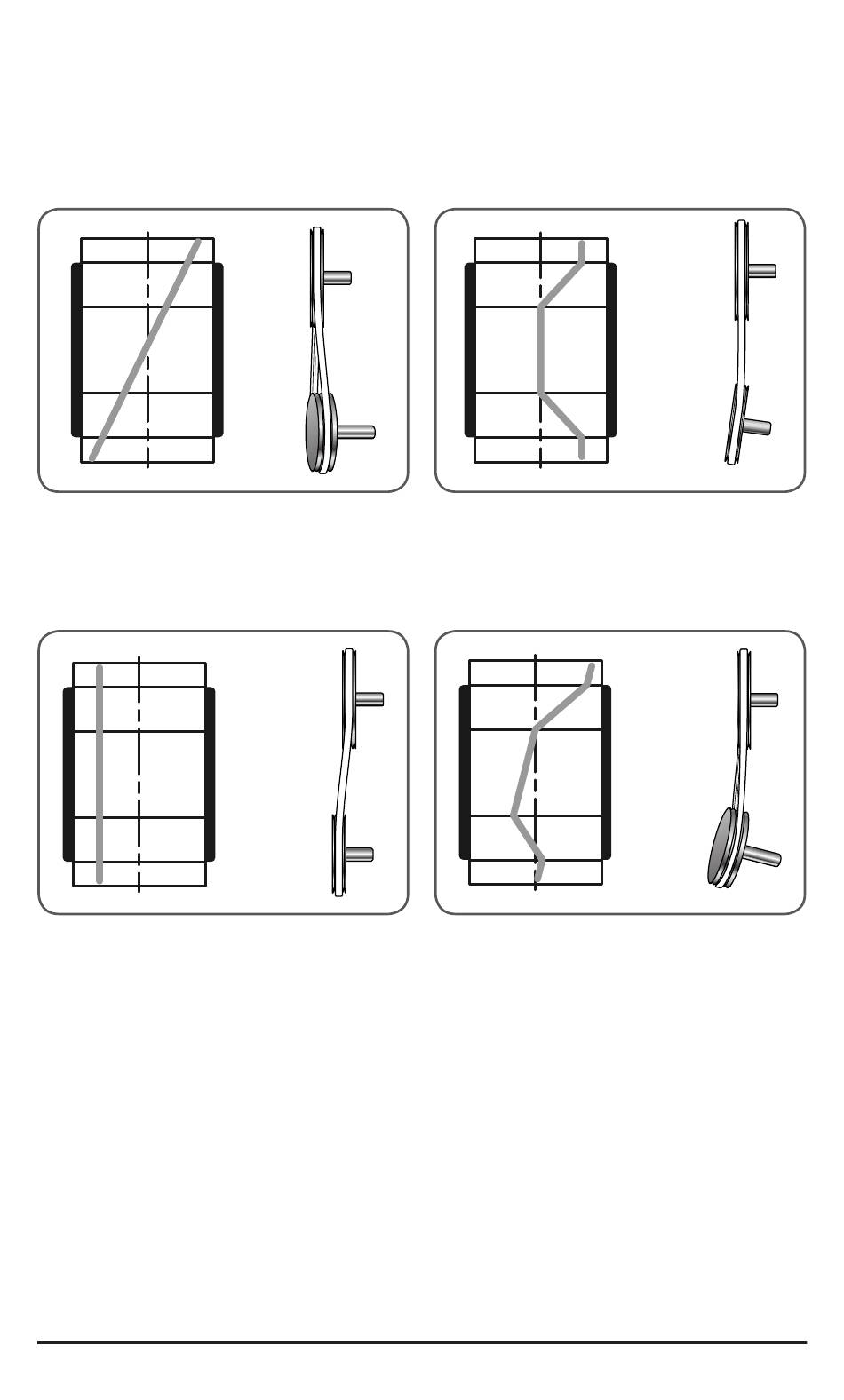

Il fascio emesso dall'unità laser appare ora sull'unità ricevente. La proiezione
luminosa varia a seconda del tipo di disallineamento, come mostrato nelle
figure 5, 6, 7 e 8.
Fig 5
Rappresentazione del
disallineamento
angolare verticale
Fig 7 Rappresentazione del
disallineamento
parallelo
58
Fig 6 Rappresentazione del
disallineamento
angolare orizzontale
Fig 8
Rappresentazione dei tre
disallineamenti combinati
