3.4 Bestimmung des Typs der Fehlausrichtung

Der von der Lasereinheit abgegebene Laserstrahl erscheint jetzt auf dem
Empfänger. Das Muster ist abhängig vom Typ des Ausrichtungsfehlers, wie in
Abbildung 5, 6, 7 und 8 angegeben.

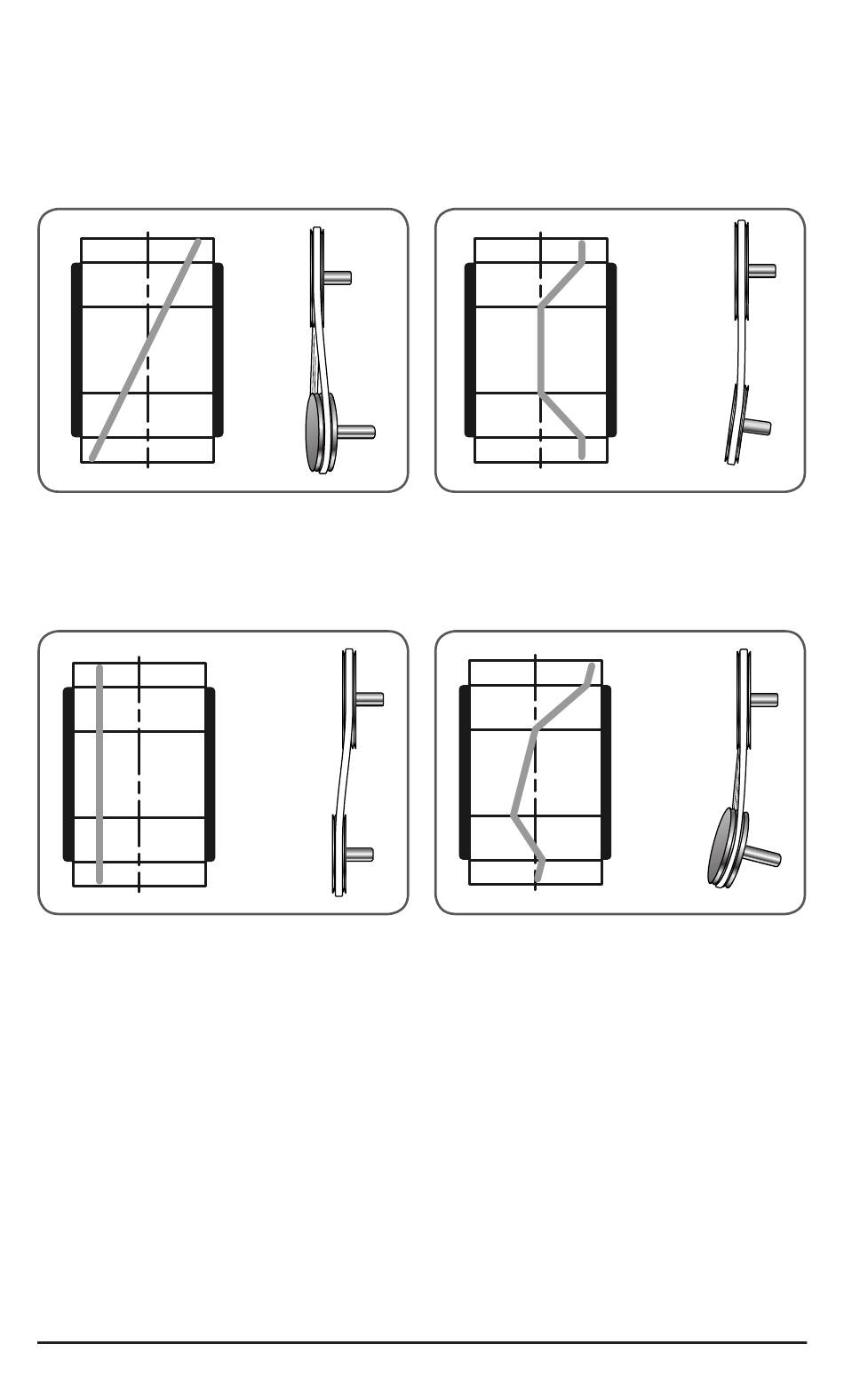

Abb 5 Darstellung einer
Fehlausrichtung im
Vertikalwinkel
Abb 7 Darstellung einer parallelen
Fehlausrichtung
34
Abb 6 Darstellung einer
Fehlausrichtung im
Horizontalwinkel
Abb 8 Darstellung einer Kombination
aller drei Fehlausrichtungen
