3.5 Alignement

Avant d'aligner les poulies, il est important que les poulies soient montées
correctement sur les axes et que les axes soient droits.
En cas de poulies voilées, ceci aura un effet négatif sur la qualité de
l'alignement. Réglez une (ou deux) machine(s) à poulies pas à pas jusqu'à ce
que la ligne laser touche les trois lignes de référence du récepteur.
Etape 1. Elimination du désalignement angulaire vertical
Placez des cales d'épaisseur sous les pieds avant ou arrière de la machine
mobile jusqu'à ce que la ligne laser soit parallèle aux lignes de référence
(voir Fig 11).
Fig 9 Poulies à trois désalignements
combinés
Etape 2. Elimination du désalignement angulaire horizontal
Déplacez la machine jusqu'à ce que la ligne laser soit équidistante aux trois
lignes de référence, la ligne de référence supérieure et les deux lignes de
référence inférieures (voir figure 13).
Fig 11 Poulies à désalignements combinés:
parallèle et angulaire horizontal
SKF TKBA 40

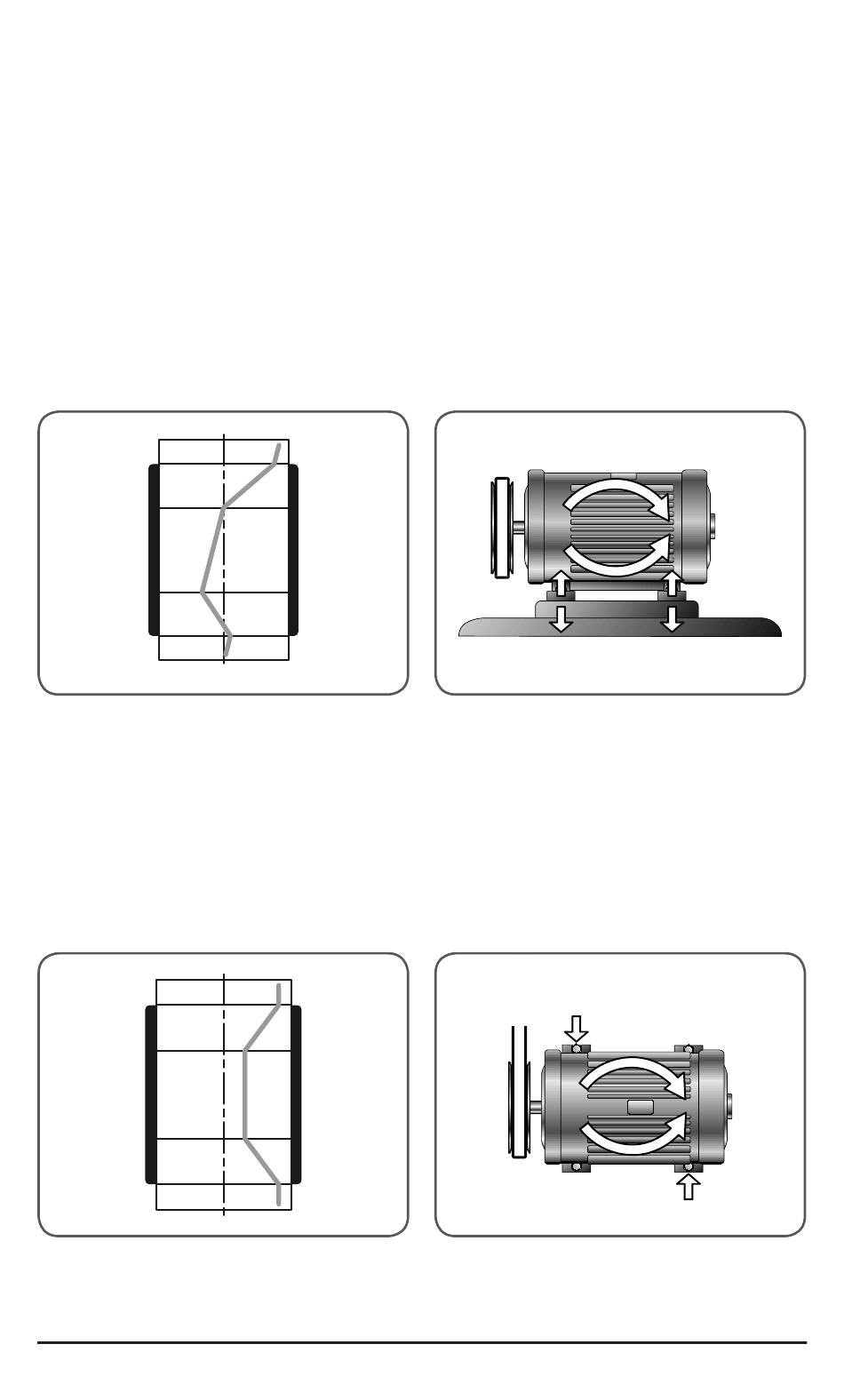

Fig 10 Alignement angulaire vertical
Fig 12 Alignement angulaire horizontal
