3.4 Determinación del tipo de desalineación

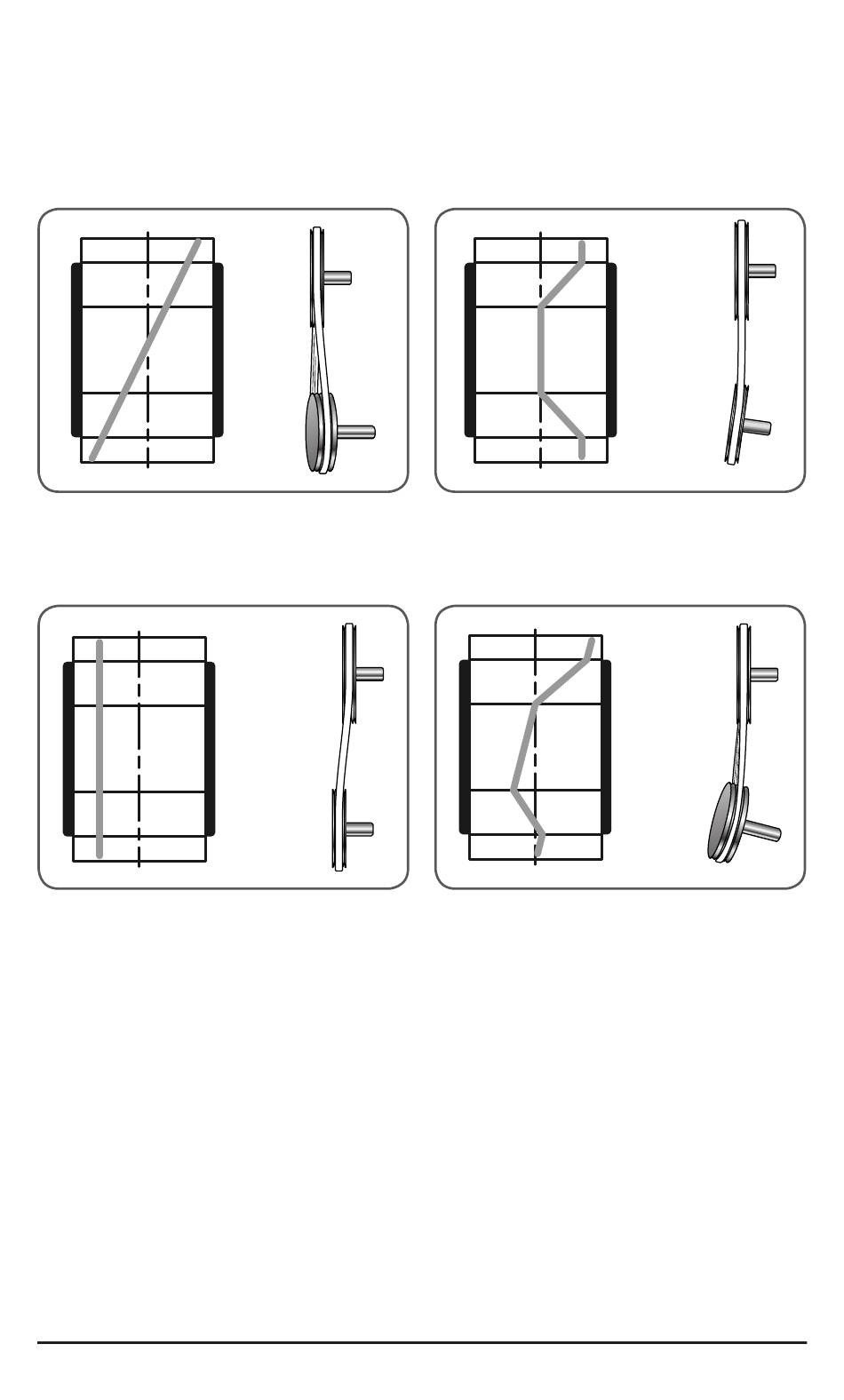

El rayo láser emitido desde la unidad láser aparecerá proyectado sobre la
unidad receptora. La configuración del láser proyectado variará en función del
tipo de error de alineación, según muestran las figuras 5, 6, 7 y 8.
Fig 5 Indicación de desalineación angular
vertical
Fig 7 Indicación de desalineación paralela
46
Fig 6 Indicación de desalineación
angular horizontal
Fig 8 Indicación de los tres errores
de alineación combinados
SKF TKBA 40
