3.5 Alinhamento

Antes de alinhar as polias, é importante que as mesmas estejam instaladas
corretamente nos eixos e que esses estejam retos.
Polias curvadas poderão prejudicar a qualidade do alinhamento. Ajuste
uma (ou ambas) máquina(s) com polia, passo a passo, até que o raio laser
encontre as três linhas de referência da unidade receptora.
Passo 1. Eliminação do desalinhamento do ângulo vertical
Coloque os calços por baixo dos pés da frente ou de trás da máquina
movél, até que o raio laser fique paralelo às linhas de referência
(de acordo com a figura 11).

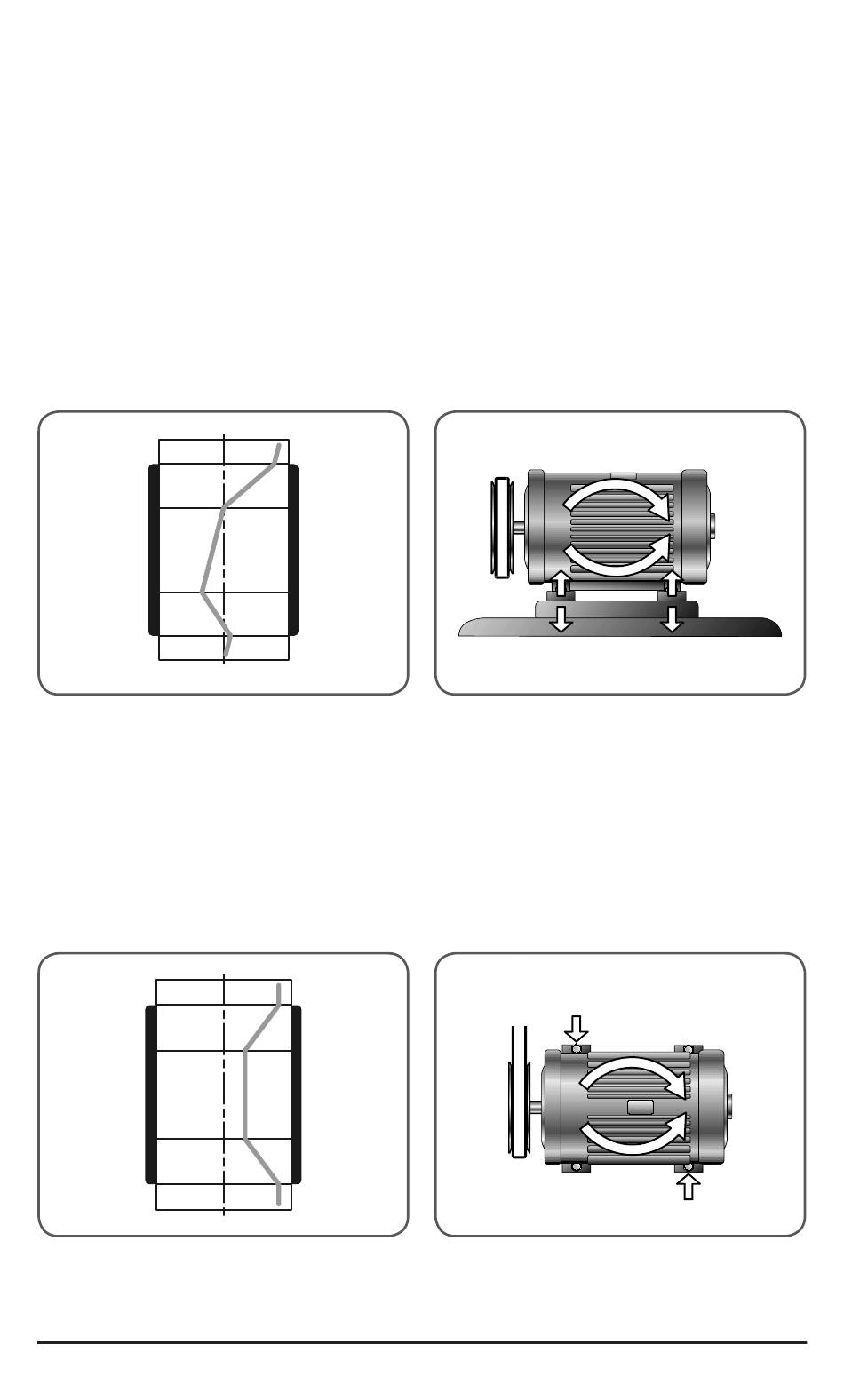

Figura 9 Polias com os três tipos de
desalinhamento
Passo 2. Eliminação do desalinhamento do ângulo horizontal
Mova a máquina, até o raio laser ficar posicionado equidistante das três
linhas de referência, a linha de referência superior e as duas linhas de
referência inferiores (de acordo com a figura 13).
Figura 11
Polias com desalinhamentos
do ângulo paralelo e
horizontal combinados
SKF TKBA 40
Figura 10 Alinhamento do ângulo
vertical
Figura 12 Alinhamento do ângulo
horizontal
71
