3.5 Центровка
Для выполнения точной центровки шкивов необходимо, чтобы шкивы
были правильно смонтированы на валы и валы были отцентрованы.
Выставите одну, или обе машины со шкивами шаг за шагом, до тех пор,
пока лазерная линия не совпадет с тремя опорными.
Шаг 1. Устранение вертикальной угловой несоосности
Подложите под передние лапа подвижной машины прокладки
до тех пор, пока лазерная линия не станет параллельна опорным (см. Рис 11).

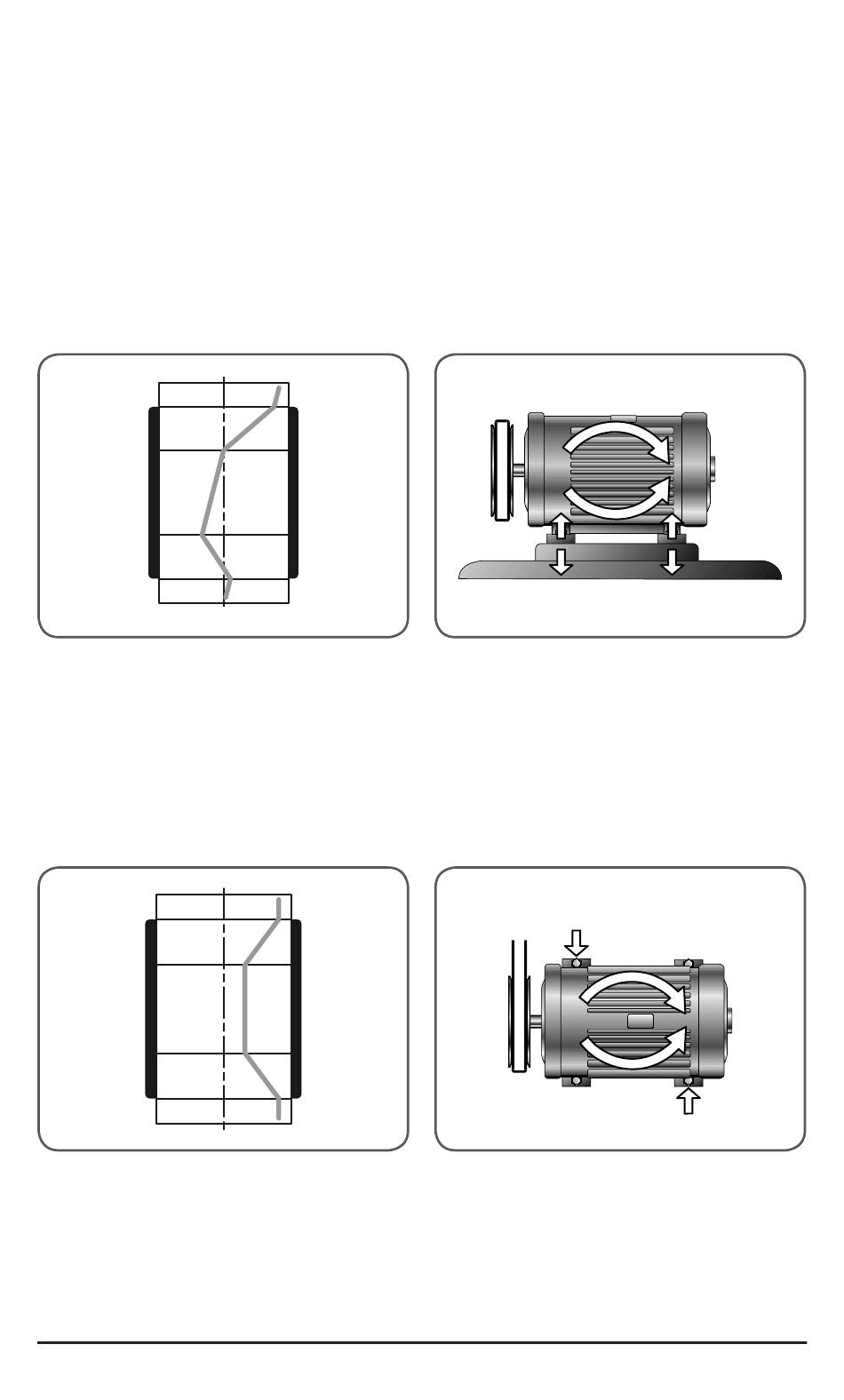

Рис 9 Шкивы с комбинацией трех
несоосностей
Шаг 2. Устранение горизонтальной угловой несоосности
Двигайте машину до тех пор, пока лазерная линия не станет
равноудалена от трех опорных линий (см. Рис 13).
Рис 11 Шкивы с комбинированной
угловой и параллельной
несососностью
SKF TKBA 40
Рис 10 Вертикальная угловая
несоосность
Рис 12 Горизонтальная угловая
несоосность
