3.5 Alineación
Antes de alinear las poleas, es importante que éstas se encuentren
correctamente instaladas sobre sus ejes y que los ejes estén rectos.
El abombamiento de las poleas tiene un efecto negativo en la calidad de la
alineación. Ajuste una (o ambas) poleas paso a paso hasta que el rayo láser
coincida con las tres líneas de referencia de la unidad receptora.
Paso 1. Eliminación de la desalineación angular vertical
Coloque cuñas bajo los pies delanteros o traseros de la máquina móvil (Fig.10)
hasta que el rayo láser quede paralelo a las líneas de referencia (Fig. 11).

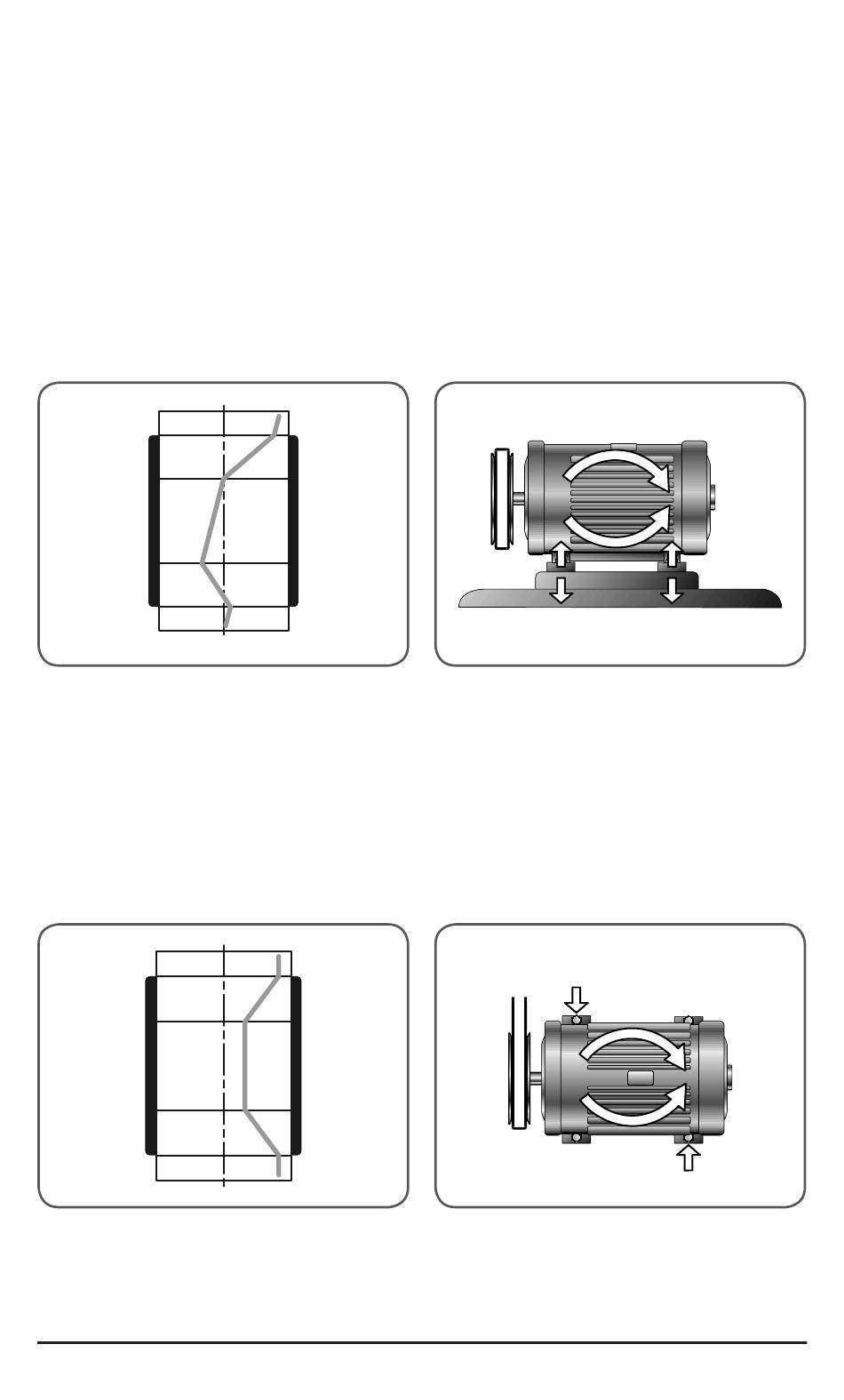

Fig 9 Poleas con los tres errores de
alineación combinados
Paso 2. Eliminación de la desalineación angular horizontal
Mueva la máquina hasta que el rayo láser quede en posición equidistante de
las tres líneas de referencia: la línea de referencia superior y las dos líneas de
referencia inferiores (Fig. 13).
Fig 11 Poleas con errores de
alineación paralela y del ángulo
horizontal combinados
SKF TKBA 40
Fig 10 Alineación del ángulo vertical
Fig 12 Alineación del ángulo horizontal
