Passo 3. Eliminação do desalinhamento paralelo
Mova uma das polias no seu eixo, até que o raio laser fique completamente
alinhado com as três linhas de referência (de acordo com a figura 15).

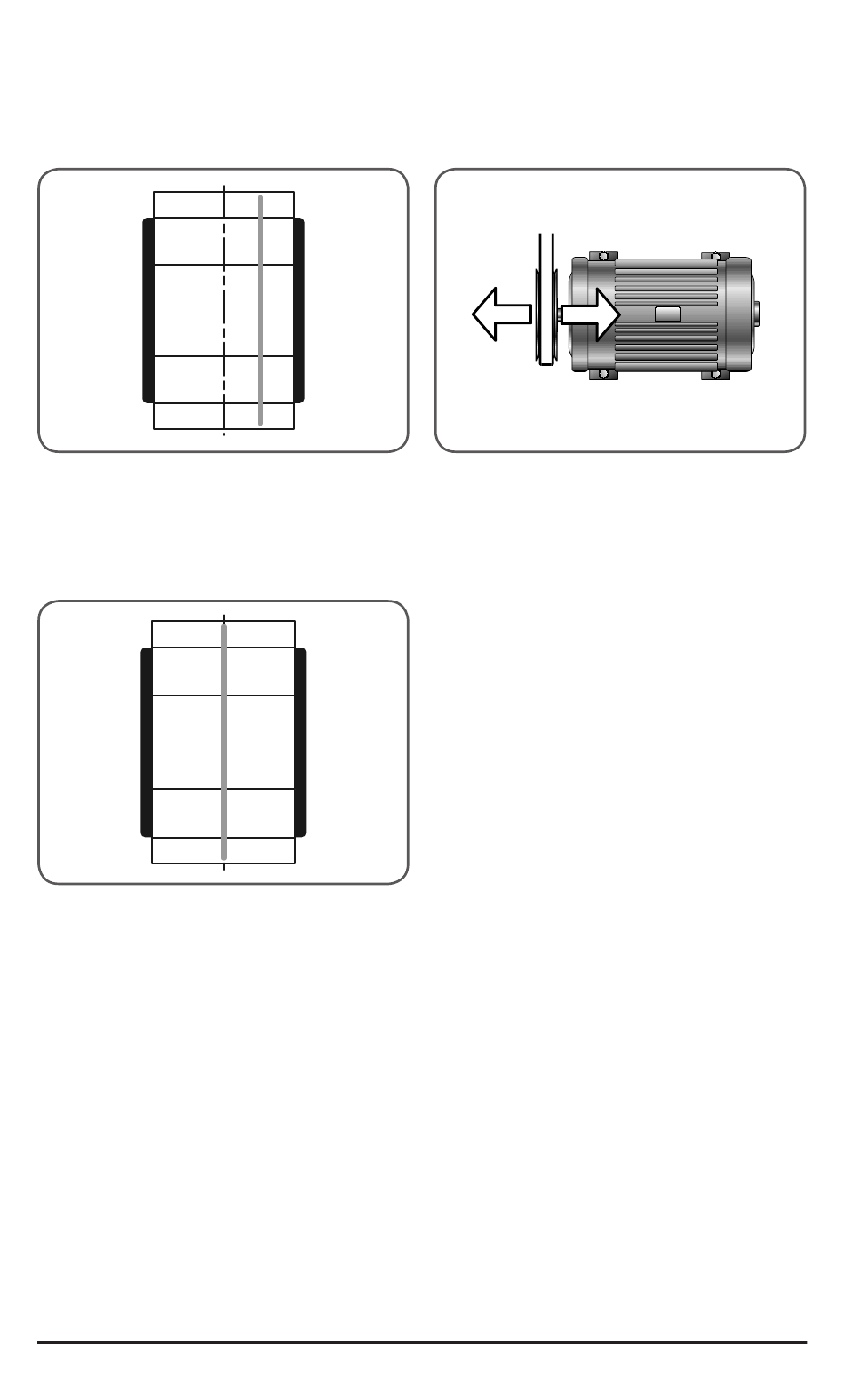

Figura 13 Polias com desalinhamento Figura 14 Alinhamento paralelo
paralelo
As polias estão agora corretamente alinhadas.
Figura 15 Polias perfeitamente alinhadas
Nota:
Ao apertar a correia, verifique o alinhamento do ângulo horizontal,
ajustando-o, se necessário.
Advertência:
DESLIGUE a unidade de laser, e retire ambas as unidades, ANTES de ligar
a máquina.
