Prises Actionneur/Capteur
L'utilisation des prises est déjà expliquée à la section Interfaces existantes à partir de
la page 44. L'OpenCom 100 peut également fonctionner avec un Freehand Entry-
Phone des marques Siedle ou Behnke.
a/b1
Ts
Acteur 2
Acteur 1
Tö
Capteur
230 V ~

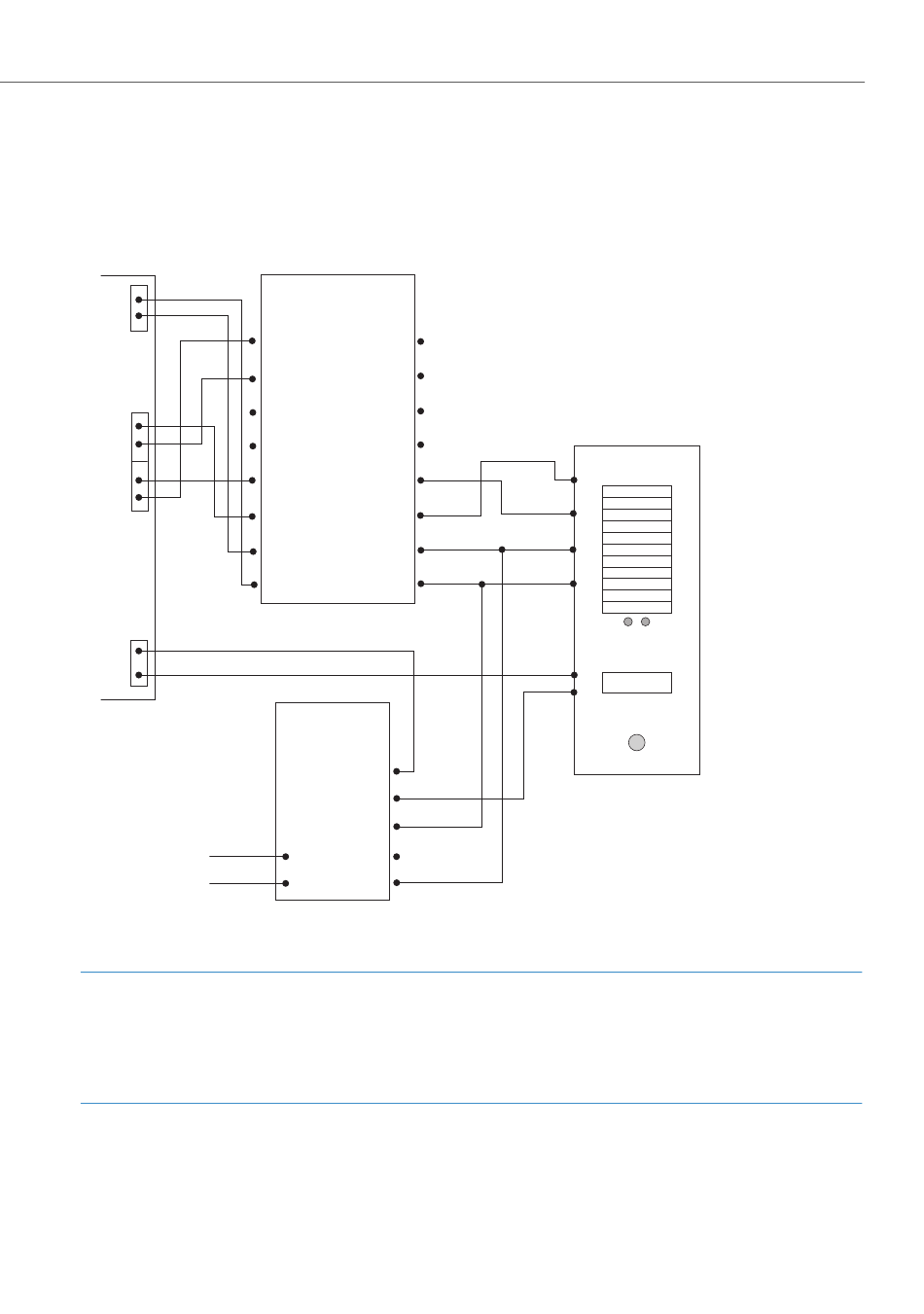

Connexion d'un parlophone de la société Siedle
Note :
le schéma ci-dessus illustre l'utilisation, à titre d'exemple, de l'élément constitutif
" PVG 402-0 ". D'autres éléments constitutifs peuvent également être exploités (par
ex. le type plus récent " PVG 602-01 ").
PVG 402-0
Postamplificateur
To
c1
Ts
7
-T
LW
+T
1
To
12
Ts*
11
b
9
a
+
NG 402-02
Bloc d'alimentation
b
12 V ~
c
+
-
9
Installation
Siedle
11
12
9
+
Sonnette
65
