Installation
•
Chacun des slots est raccordé à un groupe de pinces de contact. Il y a donc sur le
module d'extension également trois (ou cinq selon les cas) groupes de pinces de
contact. Afin de pouvoir distinguer les groupes les uns des autres, les pinces de
contact appartenant à un groupe ont la même couleur.
•
Les slots ne sont pas homogènes. Par conséquent, certaines cartes d'interface en
vente sur le marché ne peuvent pas être exploitées sur tous les slots. Veuillez con-
sulter la vue d'ensemble à la section Cartes d'interface à partir de la page 49.

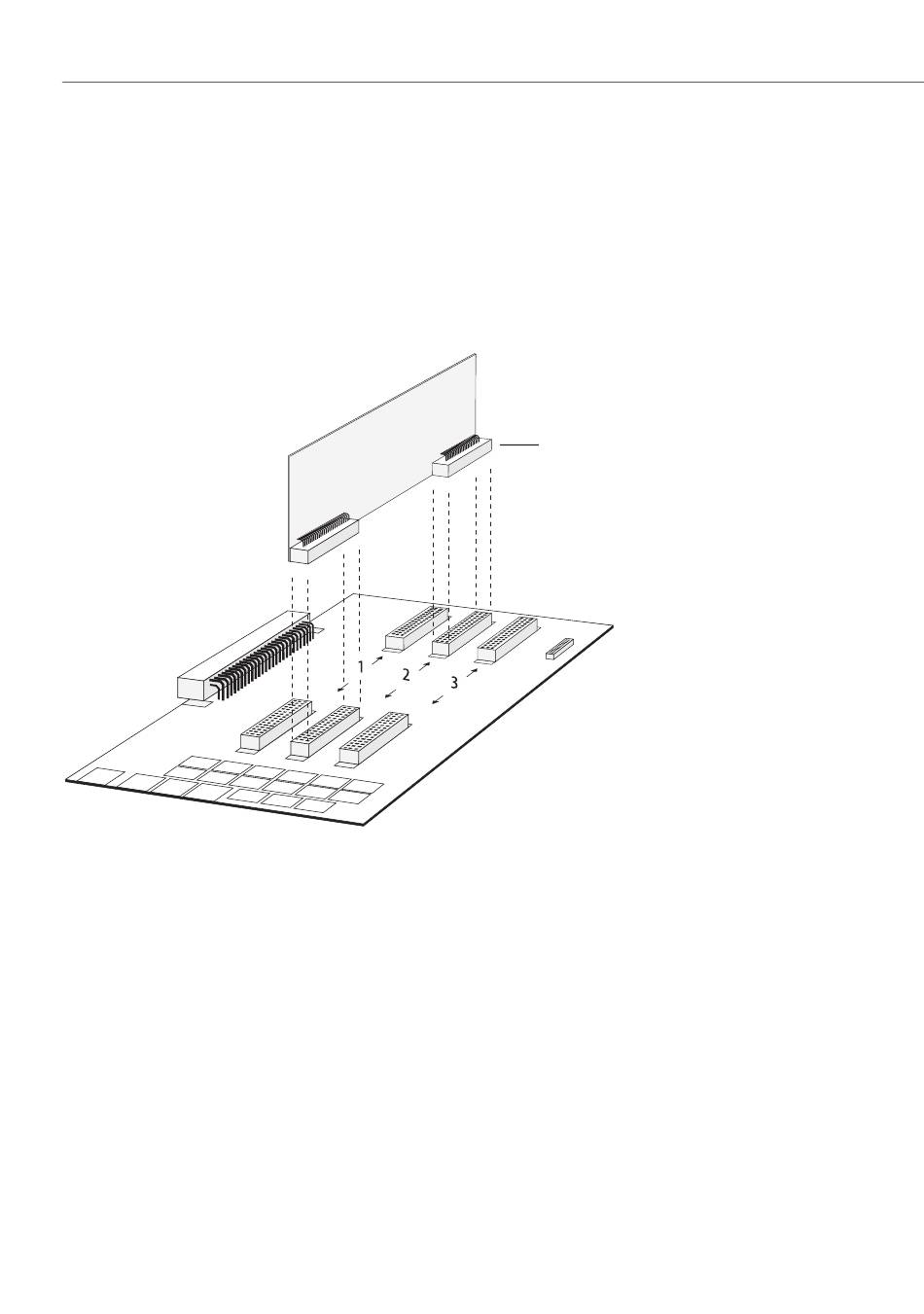

Montage d'une carte d'interface sur un slot du module d'extension de l'OpenCom 130
Pour installer une carte d'interface, veuillez suivre les étapes suivantes :
1.
Débranchez l'OpenCom 100. Ouvrez le couvercle du boîtier.
2.
Retirez la carte d'interface de son emballage. Vérifiez s'il s'agit bien du type de
carte souhaitée. Vous trouverez sur le connecteur multibroches une étiquette indi-
quant la désignation du type de carte.
40
type de carte
