2
2

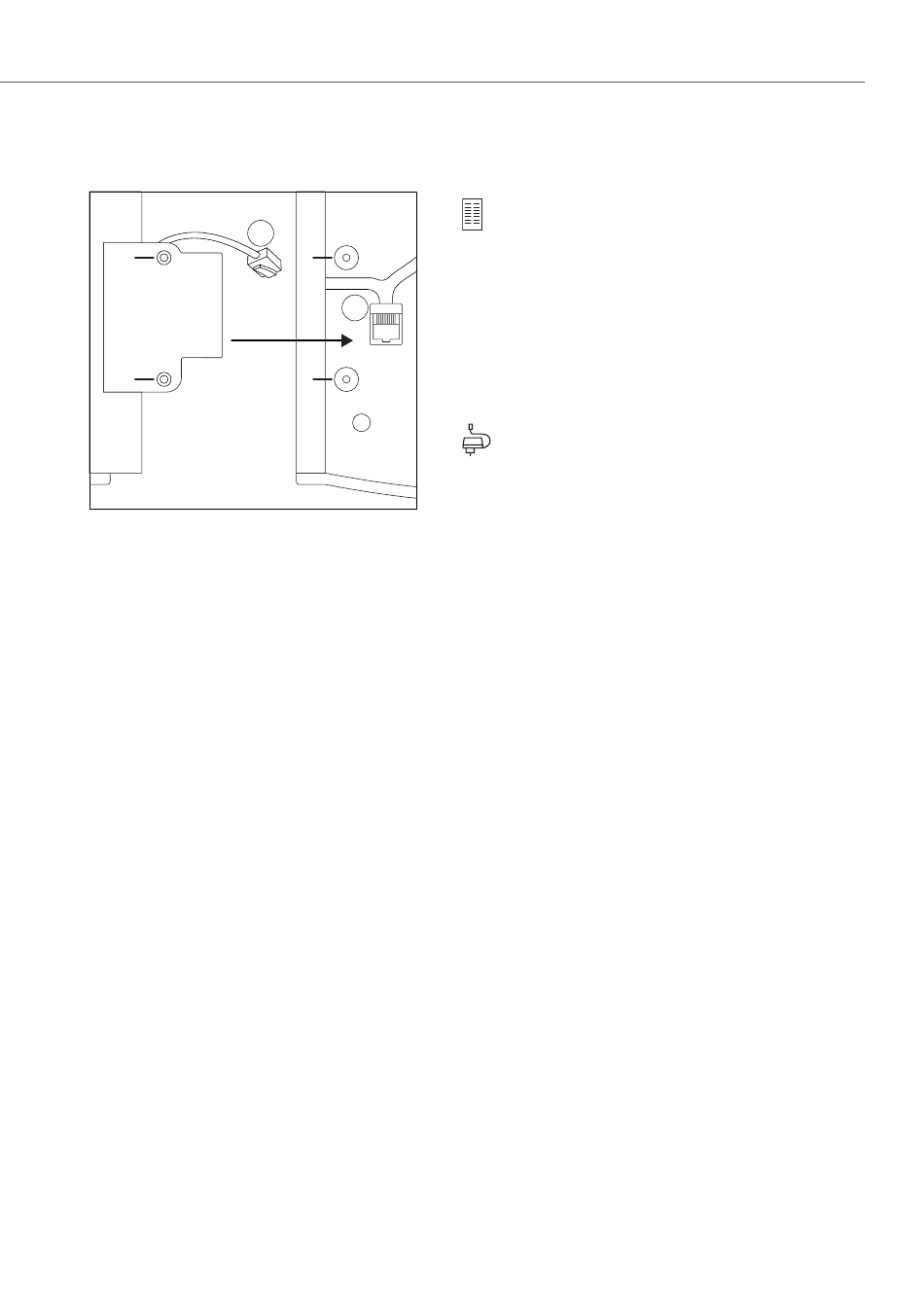

Bas de l'appareil : extension des touches
(à gauche) et appareil système (à droite)
1.
Introduisez le connecteur RJ45 de l'extension des touches dans la prise RJ45 de
l'appareil système (1).
2.
Vissez l'extension des touches sur l'appareil système (2).
3.
Introduisez le connecteur RJ45 de l'alimentation secteur dans la prise prévue à cet
effet sur la partie droite de l'extension des touches.
4.
Faites passer le câble de l'alimentation secteur dans les réceptacles prévus à cet
effet sur le bas de l'extension des touches et de l'appareil système.
5.
Raccordez l'alimentation secteur à l'alimentation en courant.
6.
Connectez l'appareil système à la connexion U
1
2
1
2
Aastra 677x : Extensions et accessoires
Ce symbole caractérise le raccordement
pour l'extension des touchessur l'appareil
système, celui-ci se trouve sur la partie
inférieure de l'appareil. Sur l'extension des
touches, ce symbole caractérise le
raccordement pour un autre extension des
touches.
Ce symbole caractérise le
raccordement pour l'alimentation secteur
sur l'extension des touches, celui-ci se
trouve sur la partie inférieure de l'appareil.
C'est également le même raccordement
utilisé éventuellement pour raccorder un
autre extension des touches.
ou Ethernet.
pn
73
