11.3.3 affichage de défaut
8021220/15ZV/2019-11-14 | SICK
Sujet à modification sans préavis
• Matériel : p. ex. désignations, références, numéros de série, versions du firmware,
éventail des fonctions de l'appareil
• Configuration : p. ex. nom de l'appareil, nom de l'application, somme de contrôle,
date de la dernière configuration, éventail des fonctions de la configuration
• Réseau : par ex. adresse MAC, adresse IP, masque de sous-réseau
• Sortie des données : par ex. état, adresse IP cible
• Données I&M
Les entrées Éventail des fonctions de l'appareil et Éventail des fonctions de la configuration
indiquent si une configuration est compatible avec la version de firmware d'un appareil.
Ceci peut être important, par exemple pour le remplacement d'un appareil.
La configuration et la version de firmware d'un appareil sont compatibles lorsque les
conditions suivantes sont remplies :
• La première position des deux numéros doit être identique
• La seconde position sur l'appareil doit être au moins égale à celle de la configura‐
tion
• La troisième position n'a aucune influence sur la compatibilité
Diagnostic
La zone Diagnostic fournit des informations sur les thèmes suivants :
•
Historique d'intervention : position et heure des 10 derniers objets dans un
champ de protection ayant entraîné le passage d'une sortie de sécurité à l'état
INACTIF.
• Historique des messages : code d'erreur et type d'erreur des 10 derniers mes‐
sages d'erreur.
• Service : encrassement actuellement mesuré du capot optique, heures de fonc‐
tionnement, nombre de mises en route.
• Alarmes PROFINET.
Redémarrage de l'appareil
Dans la zone Redémarrage de l'appareil, vous disposez des options suivantes :
• Effectuer un redémarrage du scrutateur laser de sécurité.
Réglages
Dans la zone Paramètres, les options suivantes s'offrent à vous :
• Régler la luminosité et le contraste de l'afficheur.

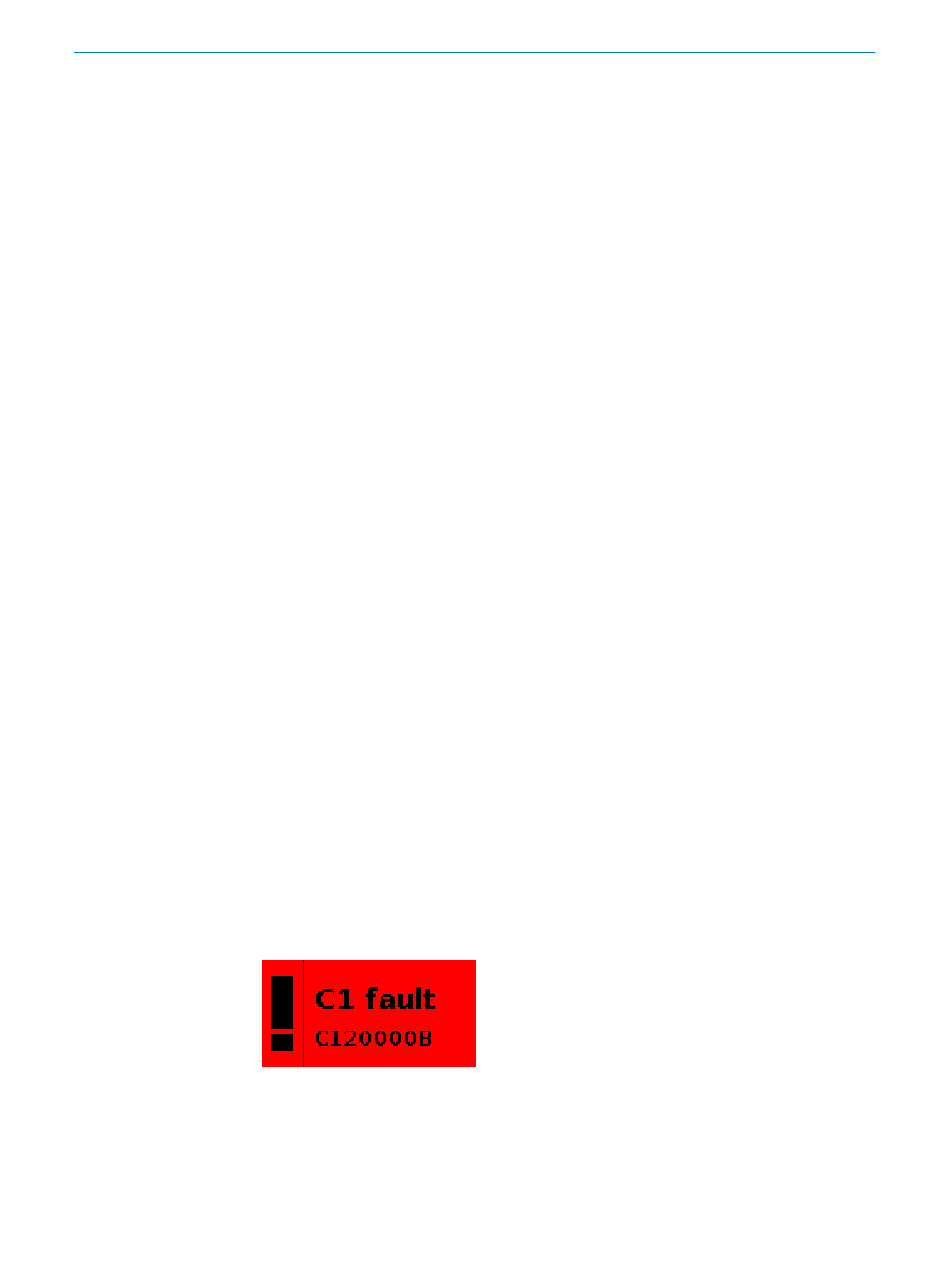

En cas de défaut, l'affichage présente un symbole d'avertissement, un type de défaut
et un code défaut sur fond rouge clignotant.
Illustration 92 : Affichage des défauts
• Le type de défaut indiqué par deux caractères dans la ligne supérieure vous aide
à supprimer le défaut correspondant.
• Le code défaut à huit caractères dans la ligne inférieure aide le service de support
de SICK à établir une analyse détaillée du défaut.
ÉLIMINATION DES DÉFAUTS
