N O T I C E D ' I N S T R U C T I O N | microScan3 – PROFINET

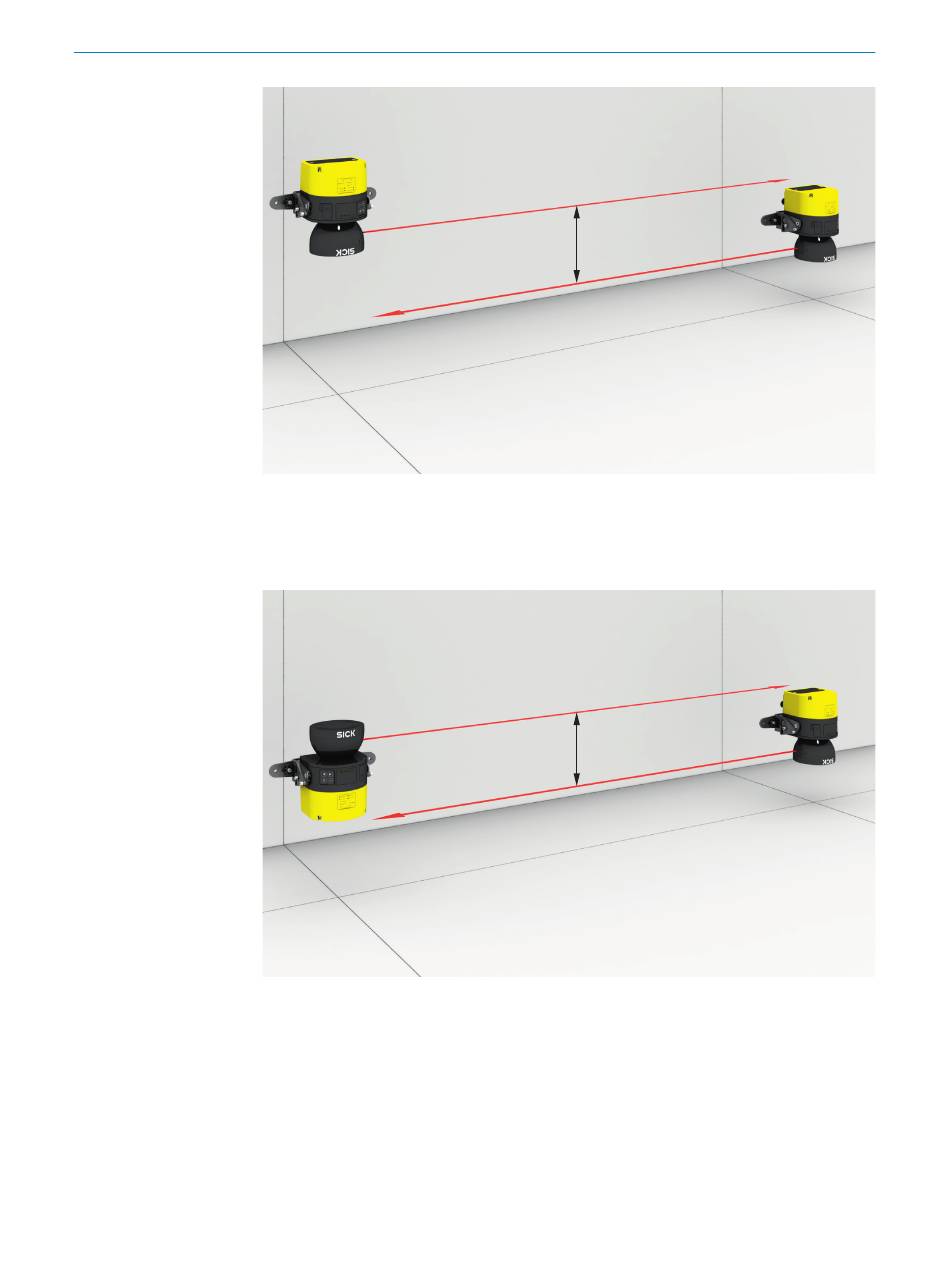

Illustration 110 : Montage de deux scrutateurs laser de sécurité avec capot optique tourné vers
le bas
Le type de montage suivant permet de monter les deux scrutateurs laser de sécurité à
une hauteur semblable. Les plans de scrutation ont toutefois suffisamment d'écart.
Illustration 111 : montage du scrutateur laser de sécurité supérieur avec capot optique tourné
vers le haut et montage du scrutateur laser de sécurité inférieur avec le capot optique tourné
vers le bas
≥ 100 mm
≥ 100 mm
8021220/15ZV/2019-11-14 | SICK
Sujet à modification sans préavis
