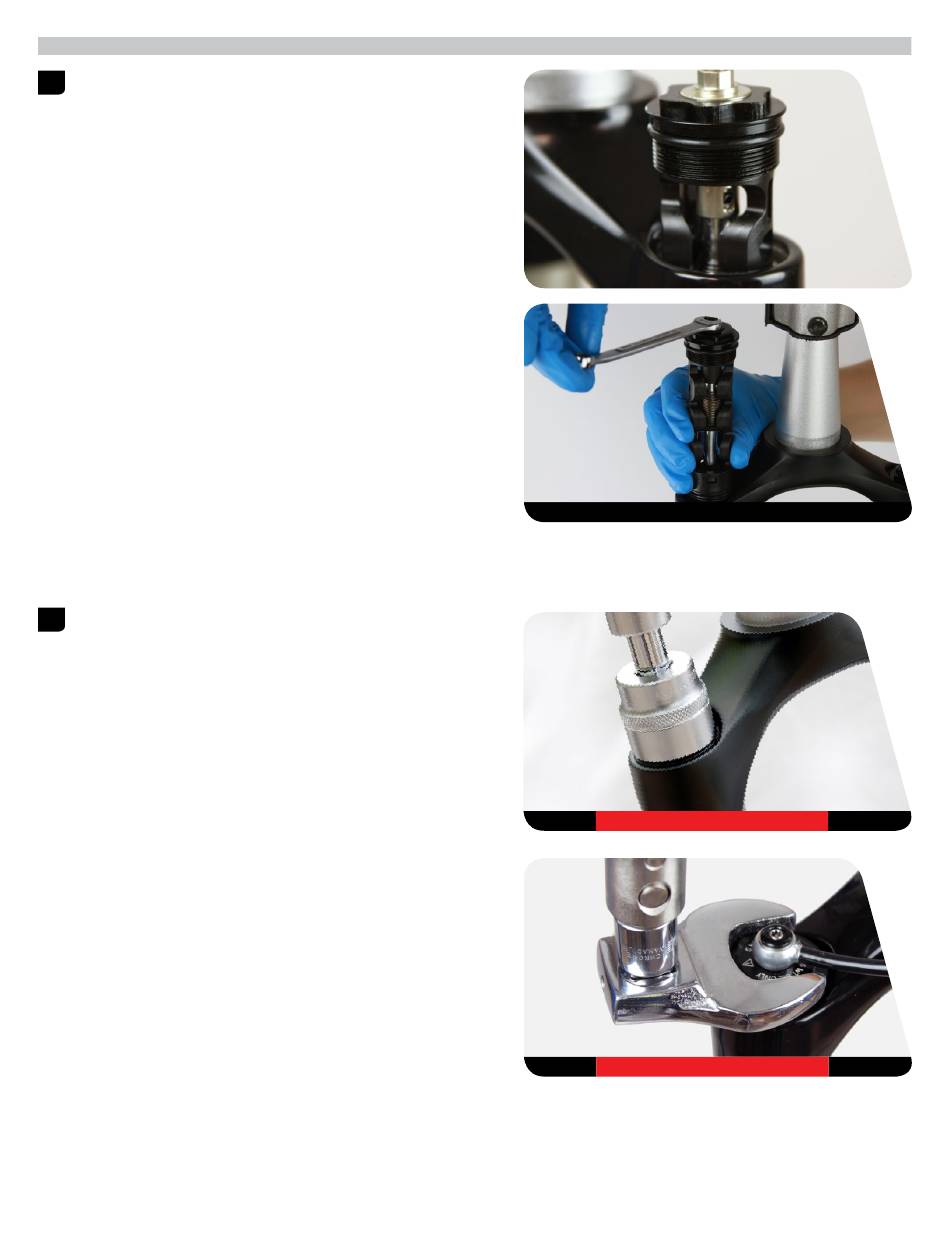

I n s t a l l a t i o n d e l ' a m o r t i s s e u r d e c o m p r e s s i o n
1
RCT3 , RLT et RL : Insérez l'amortisseur de compression dans le
tube supérieur. Enfoncez-le puis faites-le osciller en tous sens
jusqu'à ce que l'amortisseur soit bien en place.
Commande à distance RLT et RL : à l'aide d'une clé plate de 8 mm,
faites tourner la came du capuchon supérieur de compression dans
le sens des aiguilles d'une montre jusqu'à sa position ouverte tout
en insérant l'amortisseur de compression dans le tube supérieur.
Enfoncez-le puis faites-le osciller en tous sens jusqu'à ce que
l'amortisseur soit bien en place.
2
À l'aide d'une clé dynamométrique équipée d'une douille de
24 mm, serrez le capuchon supérieur de compression à un couple
de 12,4 N•m.
XX : à l'aide d'une clé dynamométrique équipée d'une douille
articulée de 24 mm, serrez le capuchon supérieur de compression
à un couple de 12,4 N•m.
Pour une meilleure précision de la mesure du couple, installez la
douille articulée sur la clé dynamométrique en formant un angle
de 90° avec le manche.
8 mm
Commande à distance RL et RLT
24 mm
12,4 N•m
24 mm
12,4 N•m
Installation de l'amortisseur de compression
XX
