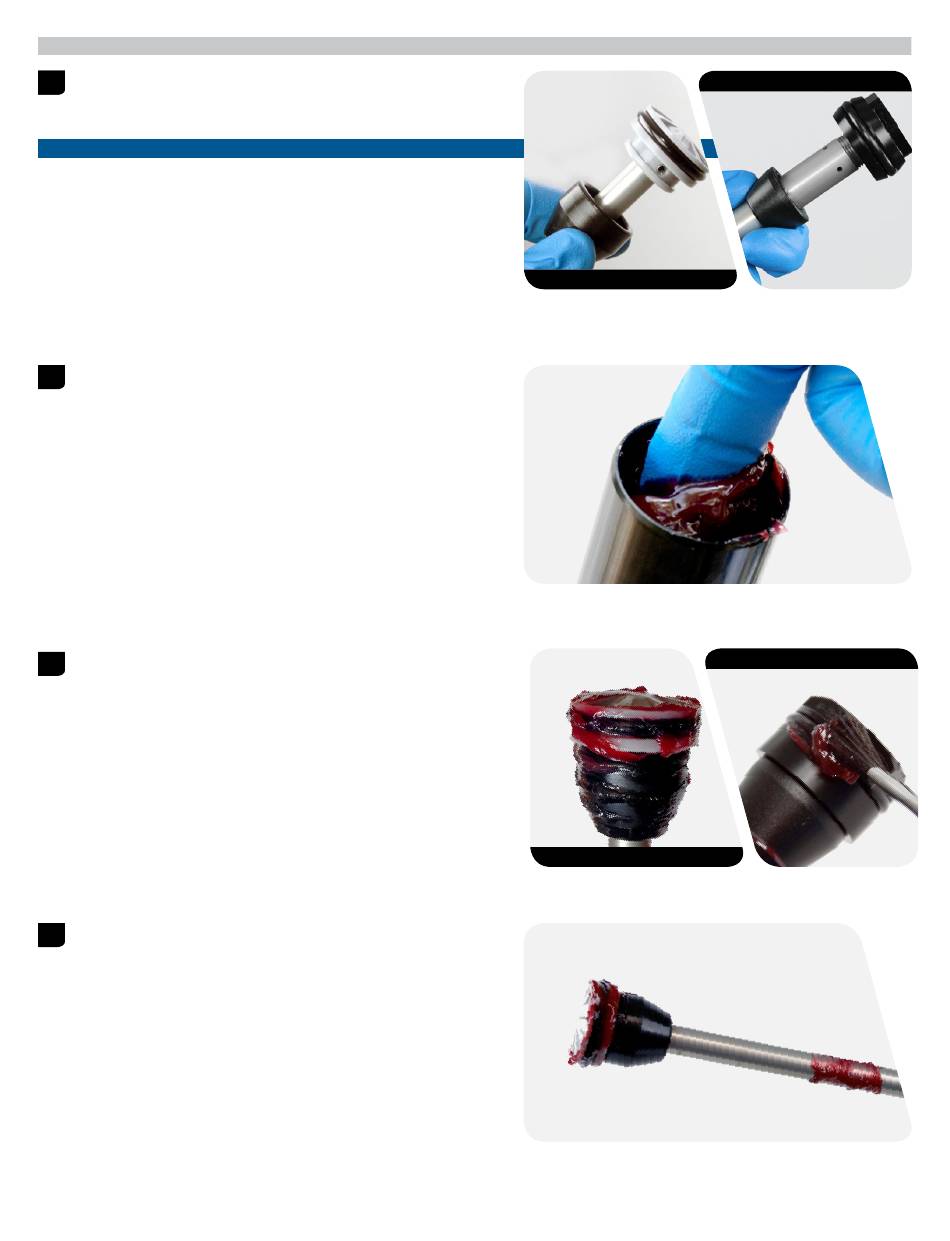

I n s t a l l a t i o n d u r e s s o r t p n e u m a t i q u e
1 1
Installez un nouveau cône de talonnage sur la came pneumatique
de telle sorte que son extrémité la plus large soit tournée vers le
piston afin de recouvrir la clavette de tension (SA) ou l'orifice de la
valve (DPA).
Si la clavette de tension dépasse ou n'est pas centrée, remplacez
l'unité du piston pneumatique.
Appliquez une bonne dose de graisse à l'intérieur du tube
2
supérieur, depuis l'extrémité du tube et sur une profondeur de
60 mm environ.
Appliquez une bonne dose de graisse sur le piston pneumatique et
3
sur le cône de talonnage.
Appliquez une bonne dose de graisse sur 40 à 60 mm autour de la
4
came pneumatique.
A V I S
DPA
SA
SA
Installation du ressort pneumatique
DPA
20
