NE JAMAIS MODIFIER, RACCOURCIR OU RALLONGER CES CÂBLES.

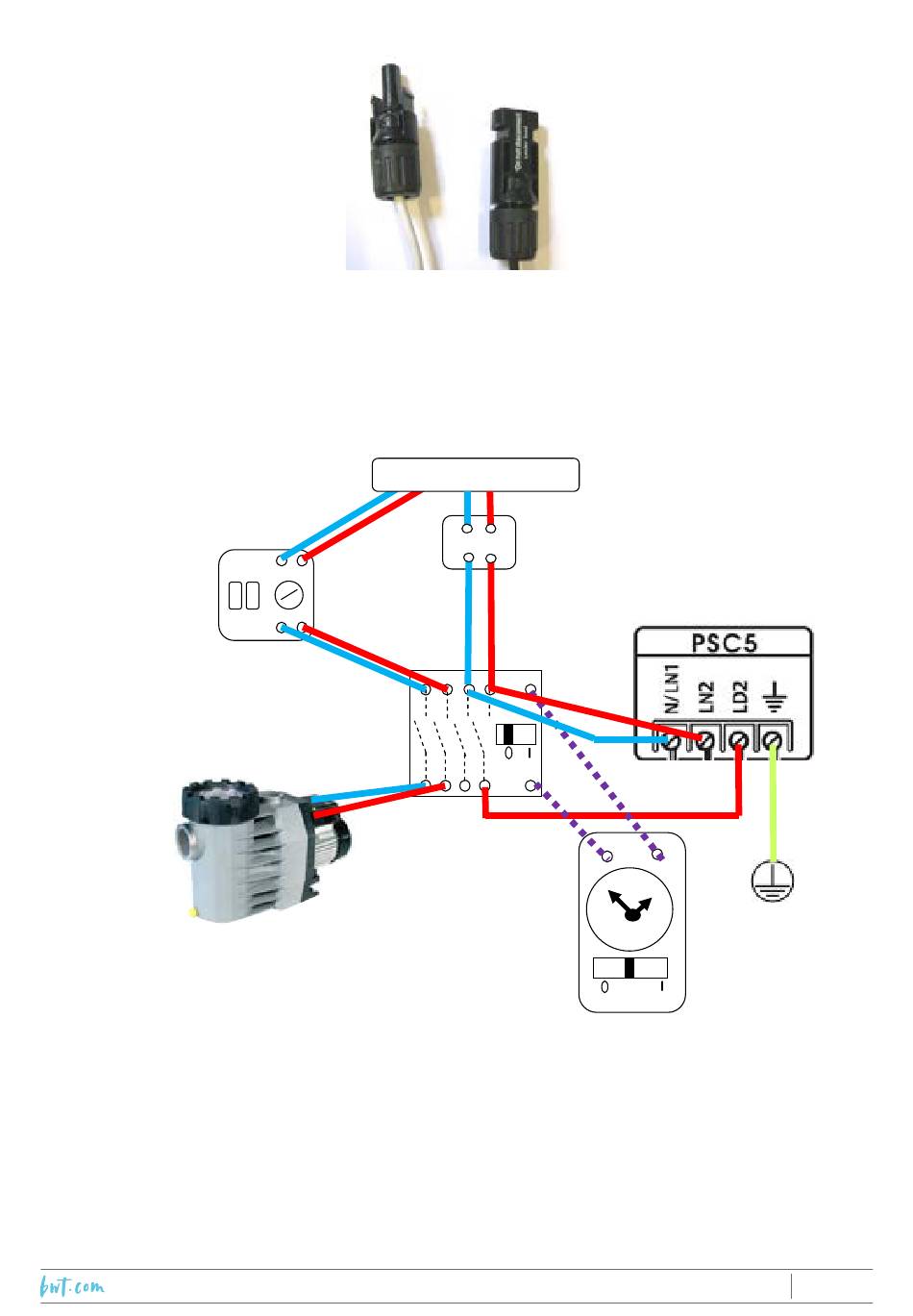

4.7.2 Raccordement du coffret de contrôle au réseau électrique
Principe : la production de chlore par la cellule doit être asservie à la fois au fonctionnement de la pompe
de filtration et à la circulation de l'eau dans le contrôleur de débit.
Disjoncteur magnéto-
thermique pompe
N/LN1 = neutre permanent
LN2 = phase permanente (coffret et pompe de dosage d'acide)
LD2 = phase asservie (cellule)
*Nota bene : les conducteurs d'alimentation de l'EES ne doivent pas communiquer avec ceux de la pompe
de filtration pour éviter les perturbations électriques lors des démarrages et des arrêts de la pompe :
TRAITEMENT DE L'EAU
230 V ~
Contacteur*
Disjoncteur, porte-
fusible, ou sectionneur
Bornier alimentation
Horloge
Auto
2021/02 - Indice de révision : E - Code : 29650
coffret EES
17/80
