10.3 Raccordement de capteurs de tension, de codeurs de courant et de thermomètres à résistance
Connexion de capteurs type courant sous forme de transducteurs de mesure à 4 fils
Les transducteurs de mesure à 4 fils possèdent une tension d'alimentation séparée.

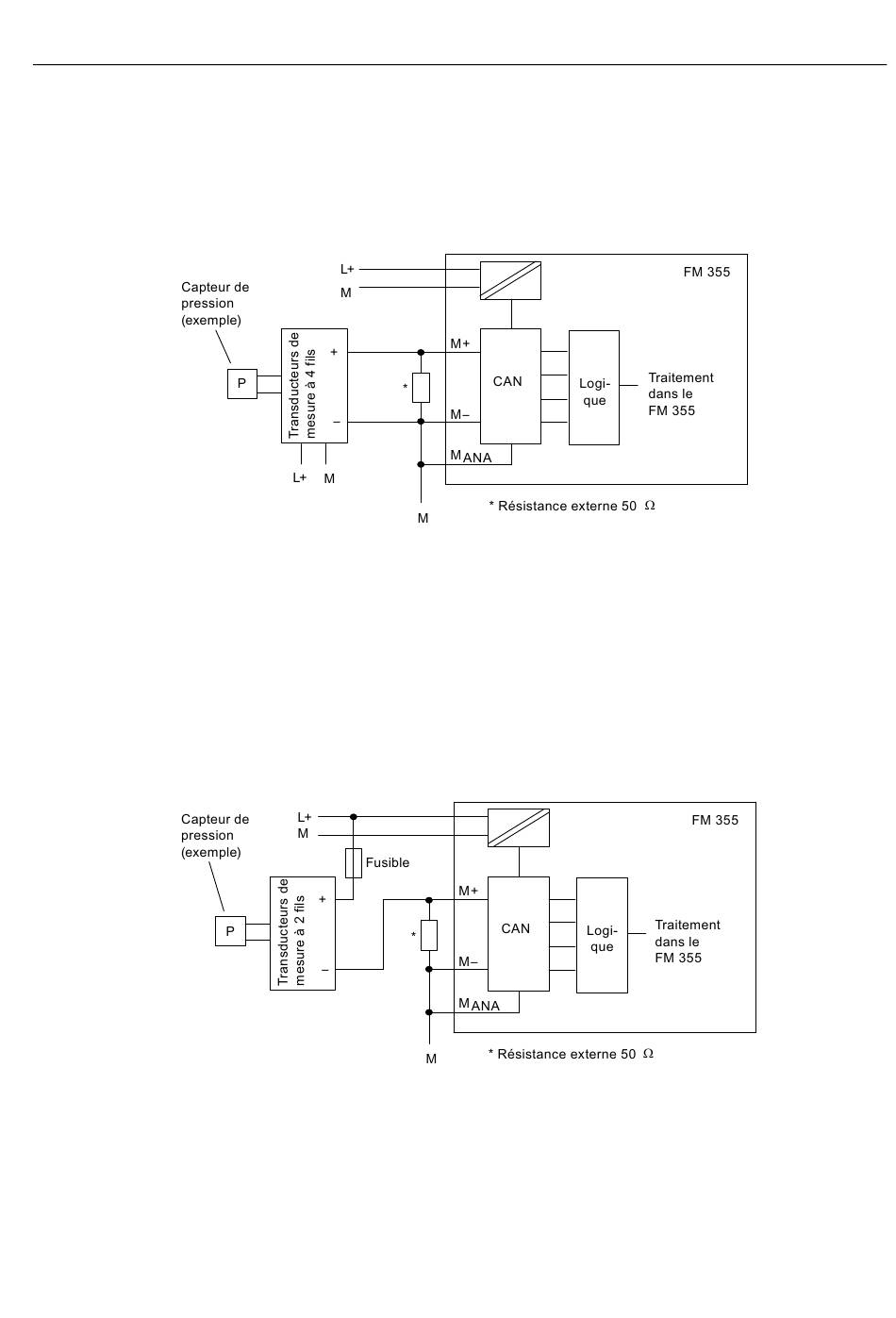

La figure suivante schématise le raccordement de capteurs type courant sous forme de
transducteurs de mesure à 4 fils à un FM 355.
Figure 10-7
Connexion de capteurs type courant sous forme de transducteurs de mesure à 2 fils
Le transducteur de mesure à 2 fils convertit la grandeur mesurée amenée en courant.
Vous devez amener la tension d'alimentation au transducteur de mesure à 2 fils en la
protégeant des courts-circuits. Prévoyez un fusible comme dans la figure suivante.
Les transducteurs de mesure à 2 fils doivent être des capteurs isolés.
La figure suivante schématise le raccordement de capteurs type courant sous forme de
transducteurs de mesure à 2 fils.
Figure 10-8
Module de régulation FM 355
Instructions de service, 05/2011, A5E00059345-04
Raccordement de capteurs de mesure et de charges/actionneurs
Raccordement de transducteurs de mesure à 4 fils
Raccordement de transducteurs de mesure à 2 fils
175
