Description de la face arrière
Emplacement pour module d'extension S1 (représenté par le module
22
LAN/GPIB)
Emplacement pour module d'extension S2 (représenté par le module
23
DIO/Analogique)
Interface USB
24
Ventilateur(s)
25
Compartiment fusible d'entrée
26
Prise secteur
27
Sorties de la face arrière (++/--) et bornes (+S/-S)
28
Cavaliers pour relier les bornes
29
Interrupteur de sélection de la tension (au-dessous de l'alimentation)
30
Voir «2.2 Sélection de la ligne de tension » pour plus de détails.
Terre du châssis
31

1.5 Accessoires en option

Liste des accessoires optionnels compatibles avec les alimentations de la série 917xB/918xB.

Modules optionnels

Modèles Description
DRGL Module GPIB/LAN
Entrée/sortie numérique à voie simple et carte de
DR1DIO
contrôle analogique
Entrée/sortie numérique à deux voies et carte de
DR2DIO
contrôle analogique
DRRS485 Carte d'interface RS485
DRRS232 Carte d'interface RS232
28
29
22

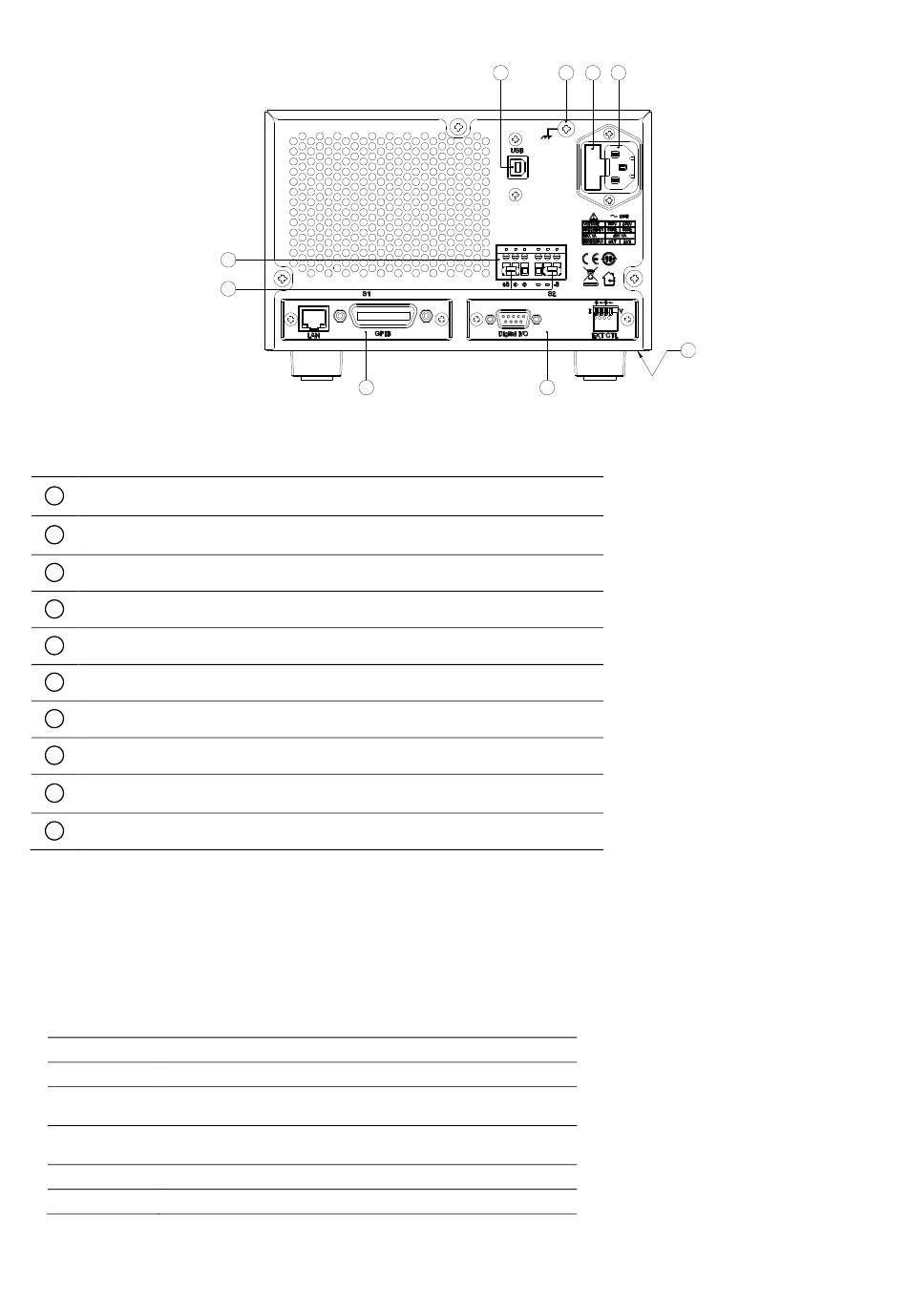

Figure 8 - Face arrière pour les modèles 9184B/9185B
24 31 26 27
23
5
30
