B+K precision 917 B Série Manuel D'utilisation page 39

Figure 16 ci-dessous (remarque : certains modèles n'ont pas de borne de prise de potentiel sur la face
avant, indiquée par +S et -S) :
Face avant
+S + -
Cavaliers de court-circuit de la
face avant

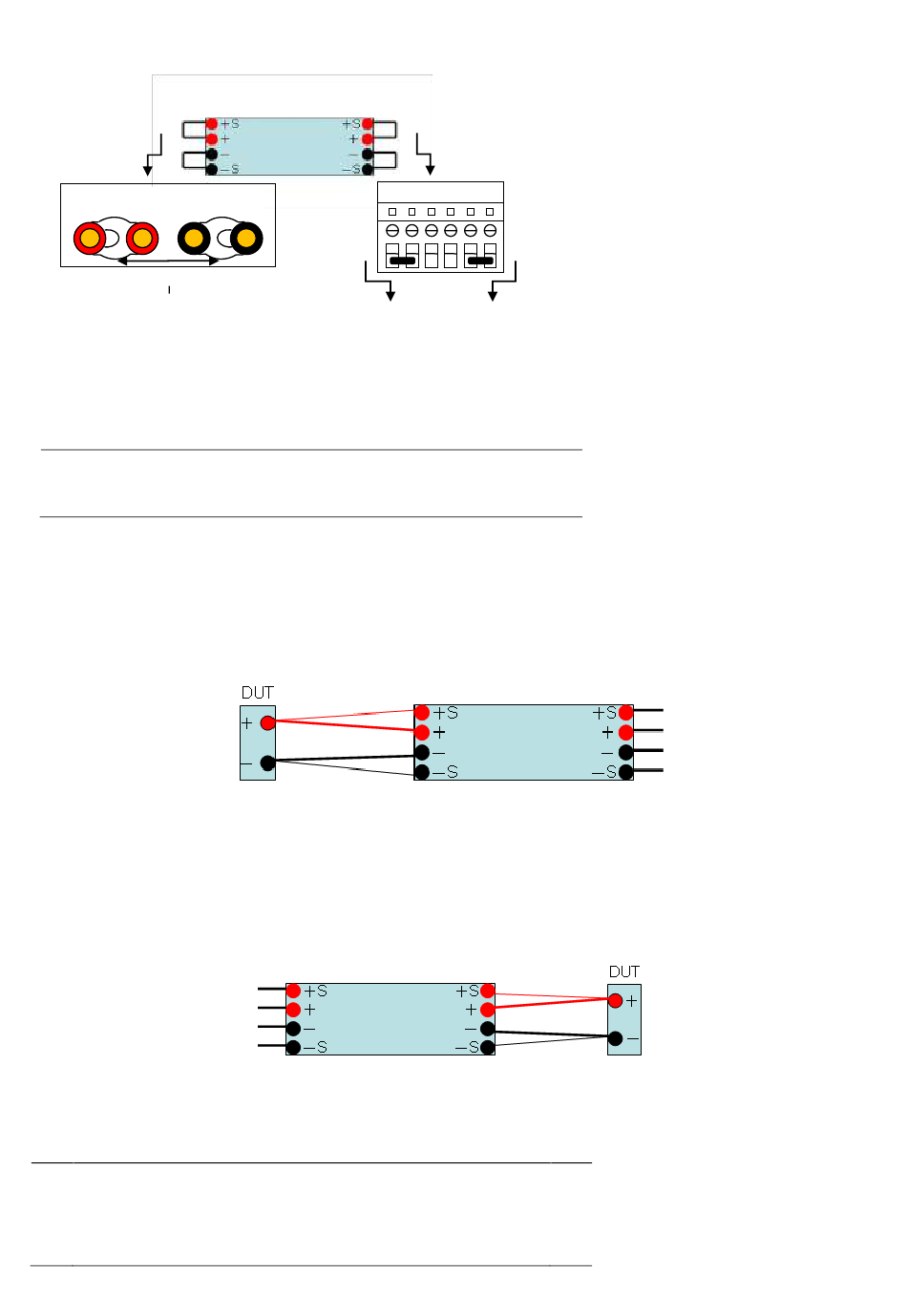

Figure 16 - Prise de potentiel local avec dispositifs de
Pour la face avant, les bornes +S et + sont court-circuitées ensemble avec des cavaliers.
Pour la face arrière, +S et + (à côté de +S) sont court-circuitées ensemble, et –S et – (à côté de –S) sont
court-circuitées ensemble avec de petits cavaliers métalliques.
Remarque : pour l'étalonnage, la prise de potentiel locale doit être
utilisée.
Prise de potentiel à distance
Pour installer et utiliser la prise de potentiel à distance du panneau avant (si disponible) les dispositifs de
court-circuit des panneaux avant et arrière doivent être enlevés. Les ports de prise de potentiel +S et –S
sont alors connectés directement à l'appareil testé (DUT), comme sur la Figure 17 ci-dessous :
Figure 17- Installation de la prise de potentiel à distance de la face avant
Pour utiliser la prise de potentiel à distance du panneau arrière, les cavaliers de court-circuit de la face
arrière et avant doivent être enlevés. Les ports arrière +S et –S sont connectés directement à l'appareil
testé (DUT), comme sur la Figure 18 ci-dessous.
Figure 18- Installation de la prise de potentiel à distance de la face arrière
ATTENTION:
En mode prise de potentiel à distance lorsque les
cavaliers de court circuit du panneau avant et/ou
arrière sont enlevés, ne jamais brancher un
Face arrière
-S
+S + + - - - S
Cavaliers de court-circuit de la
court circuit
Face avant
face arrière
Face avant Face arrière
Face arrière
32
