Calib EXT . Lo Volt = 1 . 000 V
Calib EXT . Lo Volt = 9 . 000 V
CH 1 EXT . VOLT Res =
CH 1 EXT . CURR Res =

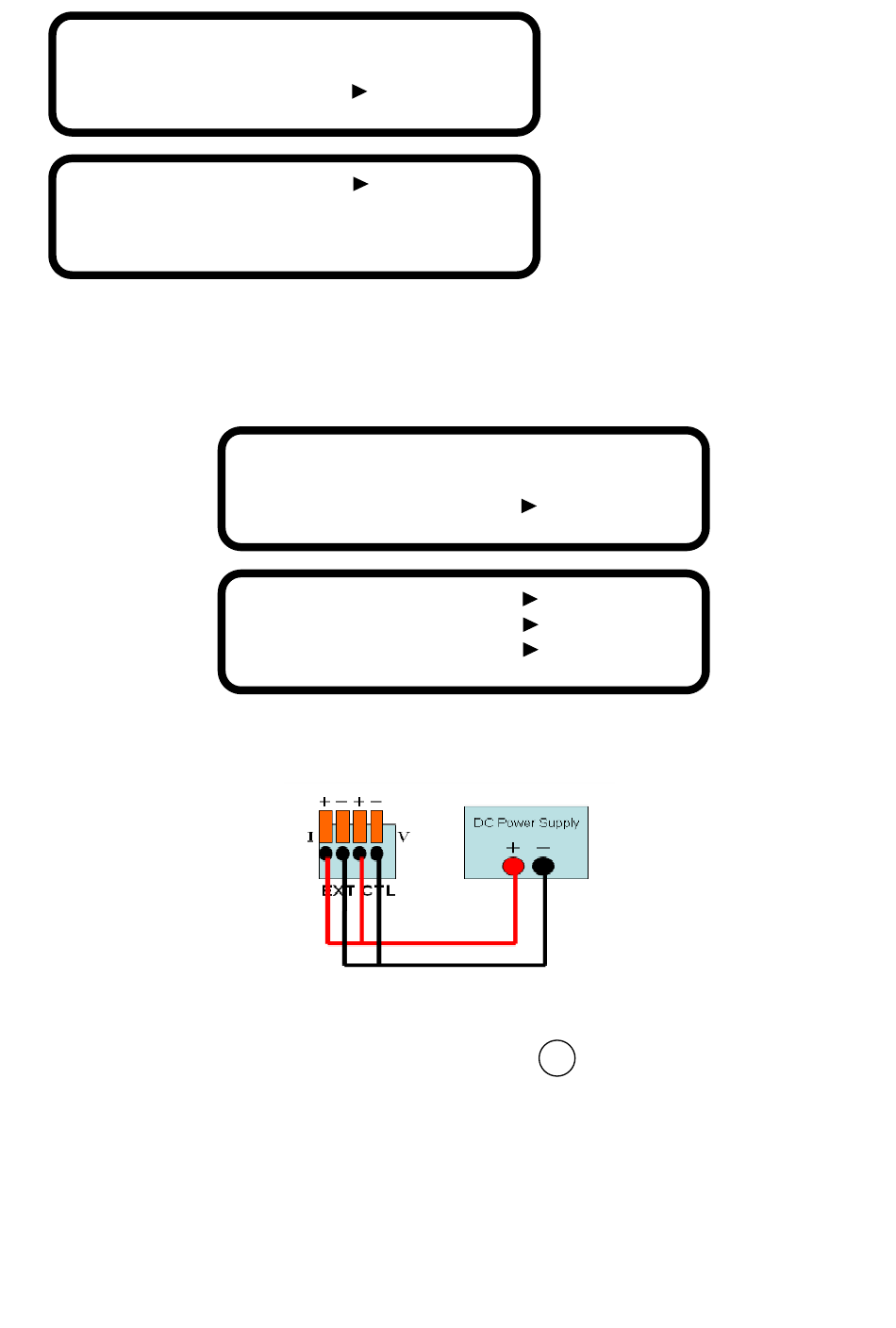

Figure 34- Etalonnage de l'entrée analogique externe (voie simple)
2. Branchez la source de 10VDC aux entrées analogiques de la carte d'interface DIO/Analogique
comme indiqué dans le figure 36 pour une seule voie :
Figure 36- Montage de l'étalonnage de l'entrée analogique externe (voie simple)
3. Réglez la source d'alimentation continue à 1.000 V et attendez approximativement 5 secondes
jusqu'à ce que la tension de sortie soit stable. Appuyez sur
4. Ensuite, faites passer la sortie de la source d'alimentation continue à 9.000 V et répétez l'étape 3.
5. Pour commencer l'étalonnage avec la résistance externe, enlevez la source d'alimentation continue
et connectez la résistance précision pour contrôler la carte comme indiqué dans la figure 37 :
Calib EXT . Lo Volt = 1 . 000 V
Calib EXT . Lo Volt = 9 . 000 V
CH 1 EXT . VOLT Res =
CH 1 EXT . CURR Res =
CH 2 EXT . VOLT Res =
CH 2 EXT . CURR Res =
Figure 35- Etalonnage de l'entrée analogique externe (double voie)
Start
Start
Start
Enter
Start
Start
Start
pour terminer la première étape.
