appareil directement sur les bornes avant ou
arrière +S et –S. Toujours brancher en premier les
bornes + et –. Puis après les bornes +S et –S.
Sinon, les prises de potentiel à distance risquent
d'être endommagées.

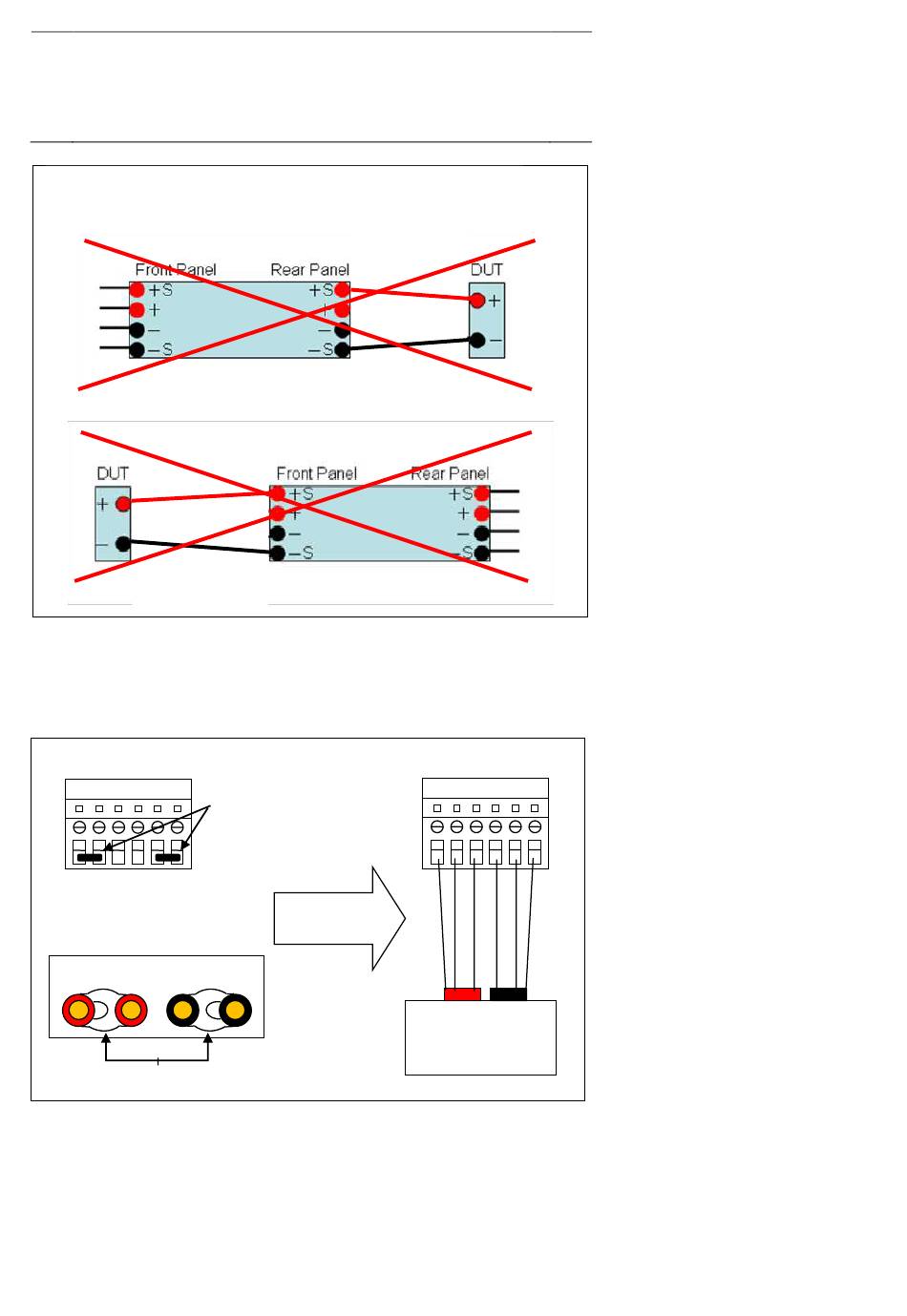

NE JAMAIS BRANCHER COMME SUIT :
Pour un fonctionnement avec un courant de plus de 10 A, le branchement est le même que sur la Figure
18 ci-dessus, avec en plus le branchement d'une paire de bornes (+) et (-) sur la face arrière comme ci-
dessous :
Sortie face arrière
+S + + - - - S
Sortie face avant
+S
+
-
Enlevez les cavaliers de court-
circuit
Figure 19 - Installation d'une prise de potentiel à distance pour une utilisation
Enlevez les cavaliers de
court-circuit
-S
supérieure ou égale à 10 A.
Sortie face arrière
+S + + - - - S
+ -
DUT
33
