B+K precision 917 B Série Manuel D'utilisation page 104

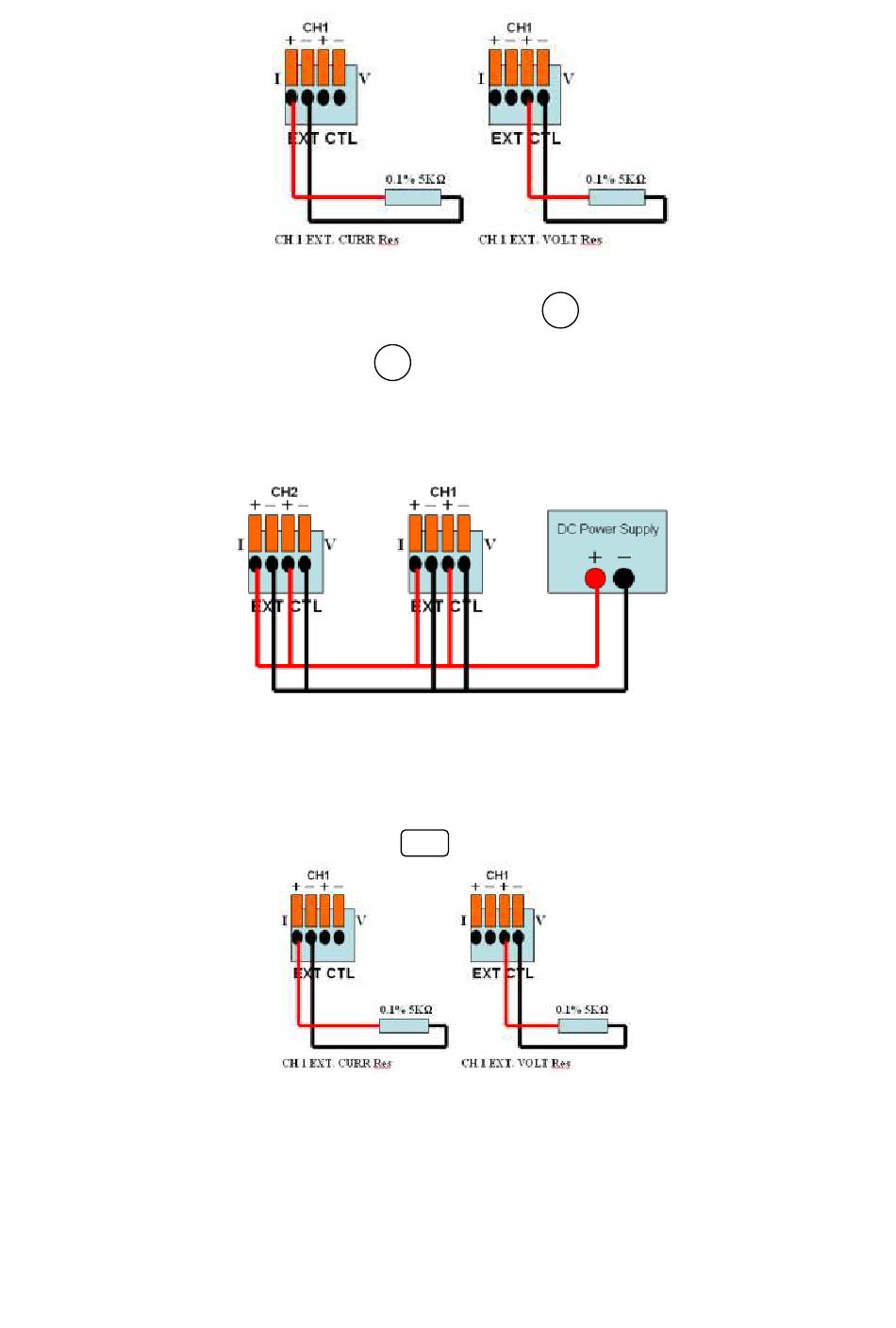

Figure 37- Montage de l'étalonnage de l'entrée analogique externe (courant à gauche, tension à droite)
6. L'alimentation affichera CH1 EXT. VOLT Res. Appuyez sur
7. Une fois terminé, CH1 EXT. CURR Res sera sélectionné. Branchez la résistance précision comme
dans la Figure 7 (gauche). Appuyez sur
8. (double voie) La procédure d'étalonnage pour la carte d'interface pour les modèles à double voie est
similaire aux étapes ci dessus pour les modèles à voie simple, à l'exception des répétitions des
étapes 3-7.
9. (double voie) Pour l'étalonnage de la tension externe, branchez les fils comme indiqué ci-dessous :
Figure 38- Montage de l'étalonnage de l'entrée analogique externe (double voie)
10. (double voie) Pour l'étalonnage de la résistance externe, branchez de la même façon que pour la
voie 1 pour le courant et la tension et branchez de la même façon que pour la voie 2 pour le courant
et la tension.
11. Une fois terminé, l'alimentation reviendra au menu CALIBRATION. Pour quitter le menu et revenir à
l'affichage principal, appuyez deux fois sur
Figure 39- Montage de la voie 1 pour l'étalonnage de l'entrée de résistance analogique externe
Enter
pour procéder à l'étalonnage.
Enter
Esc
.
pour étalonner.
