3.1

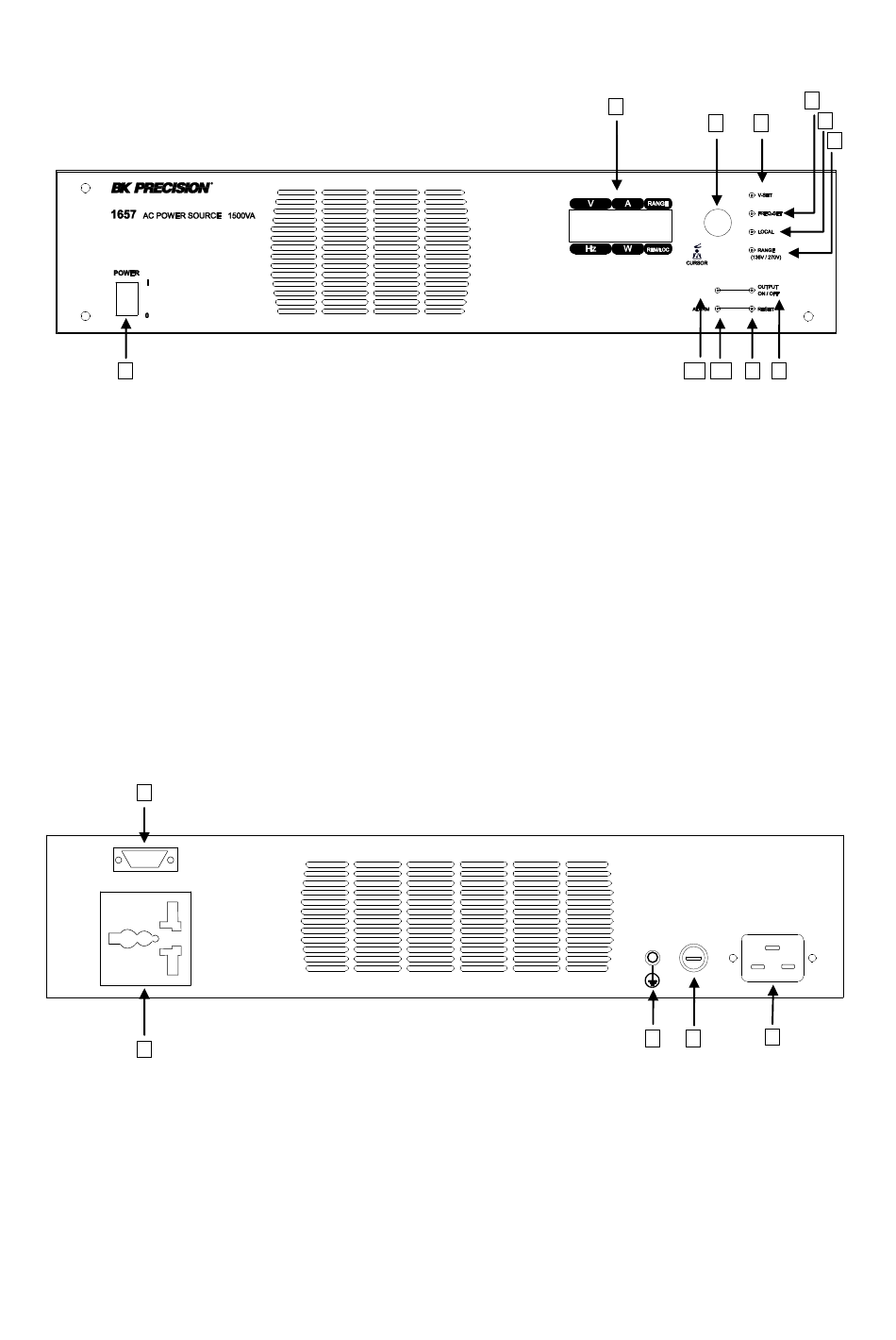

DESCRIPTION DE LA FACE AVANT
1
1.
Interrupteur ON/OFF
2.
Affichage VFD
3.
Roue codeuse
4.
Touche V-SET
5.
Touche FREQ-SET
6.
Touche LOCAL
7.
Touche RANGE
8.
Touche Output ON/OFF (contrôle de la sortie)
9.
Touche RESET
10. Indicateur LED de l'alarme
11. Indicateur LED de mise sous tension/mise hors tension
3.2
DESCRIPTION DE LA FACE ARRIERE
1
2
1.
Port série RS232 DB-9
2.
Prise de sortie AC universelle (1500 VA Max.)
3.
Borne de mise à la terre
4.
Compartiment fusible (20 A type F)
5.
Fiche secteur (type IEC320-C19)
14
2
3
4
11
10
9
8
5
3
4
5
6
7
