5 V et 10 V respectivement pour la sortie de tension/courant maximum, 0 V étant la tension/courant de
sortie minimum, qui est de 0 V/0 A (le facteur d'échelle est linéaire à l'échelle de la tension/courant de
sortie). Avec le modèle 9172 (35V/3A, 70V/1,5A) comme exemple, utiliser l'échelle de 0 à 10 V et
appliquer 0 V pour V produira 0 V. Appliquer 10 V pour V produira 35 V ou 70 V selon la gamme. De la
même manière, 10 V pour I fixera le courant à 3 A ou 1.5 A en fonction de la gamme. Voir le montage ci-
dessous :
Carte DIO/Analog pour double
voie
+ - + -
I
EX
I
Carte DIO/Analog pour voie
simple

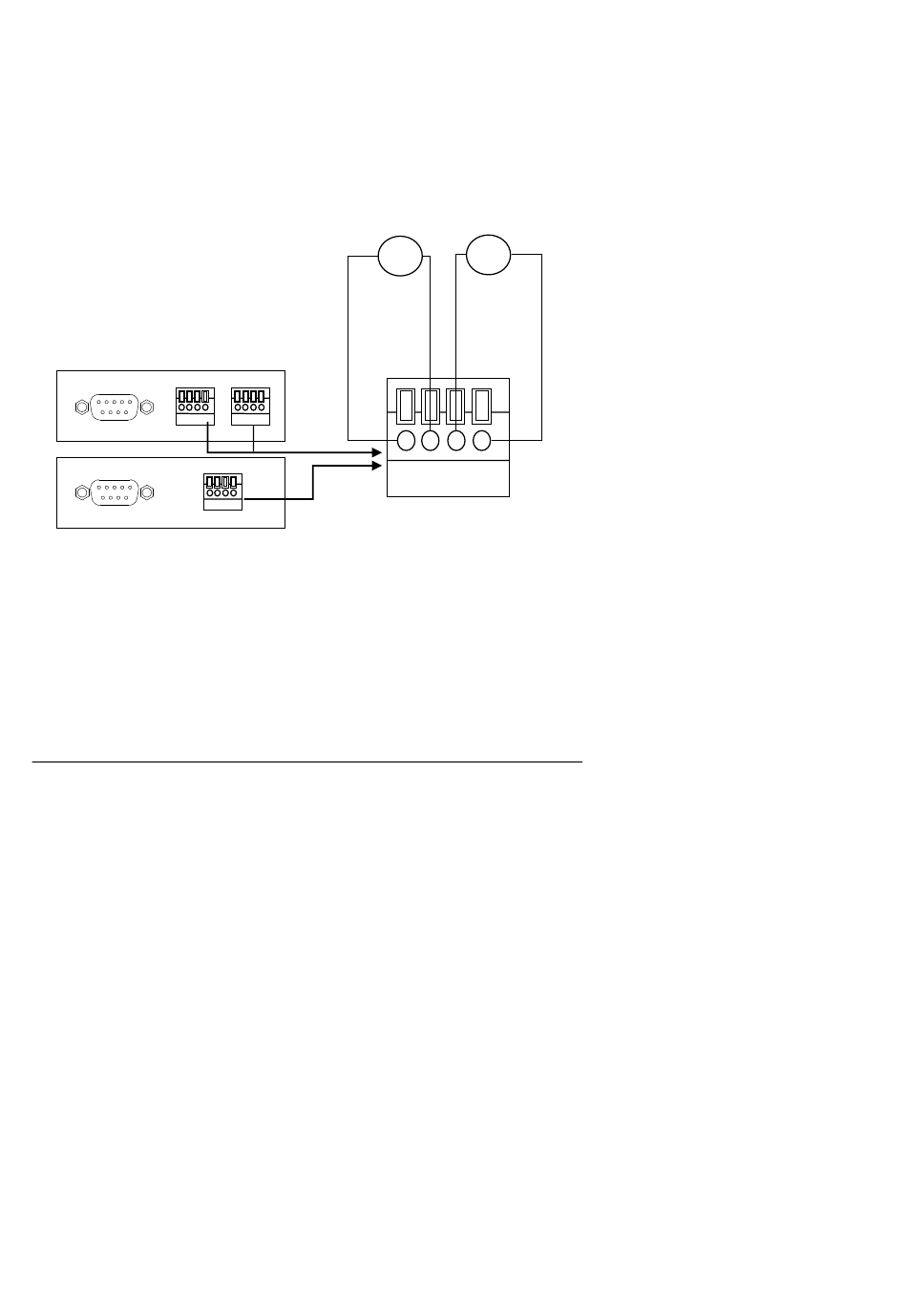

Figure 23- Contrôle par une tension externe
Remarque : deux sources de tension DC séparées doivent être
utilisées pour la configuration. Une pour le contrôle de la tension
et une pour le courant. Utiliser une des sources à la fois pour la
tension et pour le courant ne fonctionnera pas correctement. Si
la source est utilisée pour la tension, le réglage de courant
restera sur 0. Si la source est utilisée pour le courant, le réglage
de la tension restera sur 0.
Contrôle par résistance
Vous pouvez contrôler en externe la tension/courant de sortie avec des résistances variables de 0 à 5
kΩ. 5 KΩ fixe la tension/courant de sortie maximum et 0 kΩ fixera la tension/courant de sortie minimum
qui est de 0 V/0 A (le facteur est linéaire jusqu'à l'échelle de sortie de tension/courant).
Voir le montage ci-dessous :
0 – 10 V
+ - + -
I
V I V
EX
+ - + -
V
EX
0 – 5 V 0 – 5 V
OU OU
0 – 10 V
+ -
+ -
DC
DC
+ - + -
V
EXT CTL
