Multimètre
Multimètre
Suivez les étapes ci-dessous pour procéder à l'étalonnage du courant :
1. A partir du menu CALIBRATION, appuyez sur
L'écran suivant apparaitra :
CURRENT CALIBRATION CH: 1
IL
Set = X . XXXXA
IML Set = X . XXXXA
2. Sélectionnez la voie (pour les modèles à double voie), puis appuyez sur
d'étalonnage démarrera automatiquement.
3. L'alimentation générera le courant prédéfini dans le multimètre. Attendez que l'affichage du
multimètre se stabilise, puis sélectionnez IL Set = __.____A . Appuyez sur
IML. Si le shunt de courant est utilisé pour l'étalonnage, divisez les mesures du multimètre avec la
résistance du shunt. Le résultat devait être DCV/R. Entrez ce résultant dans IL.
Face avant

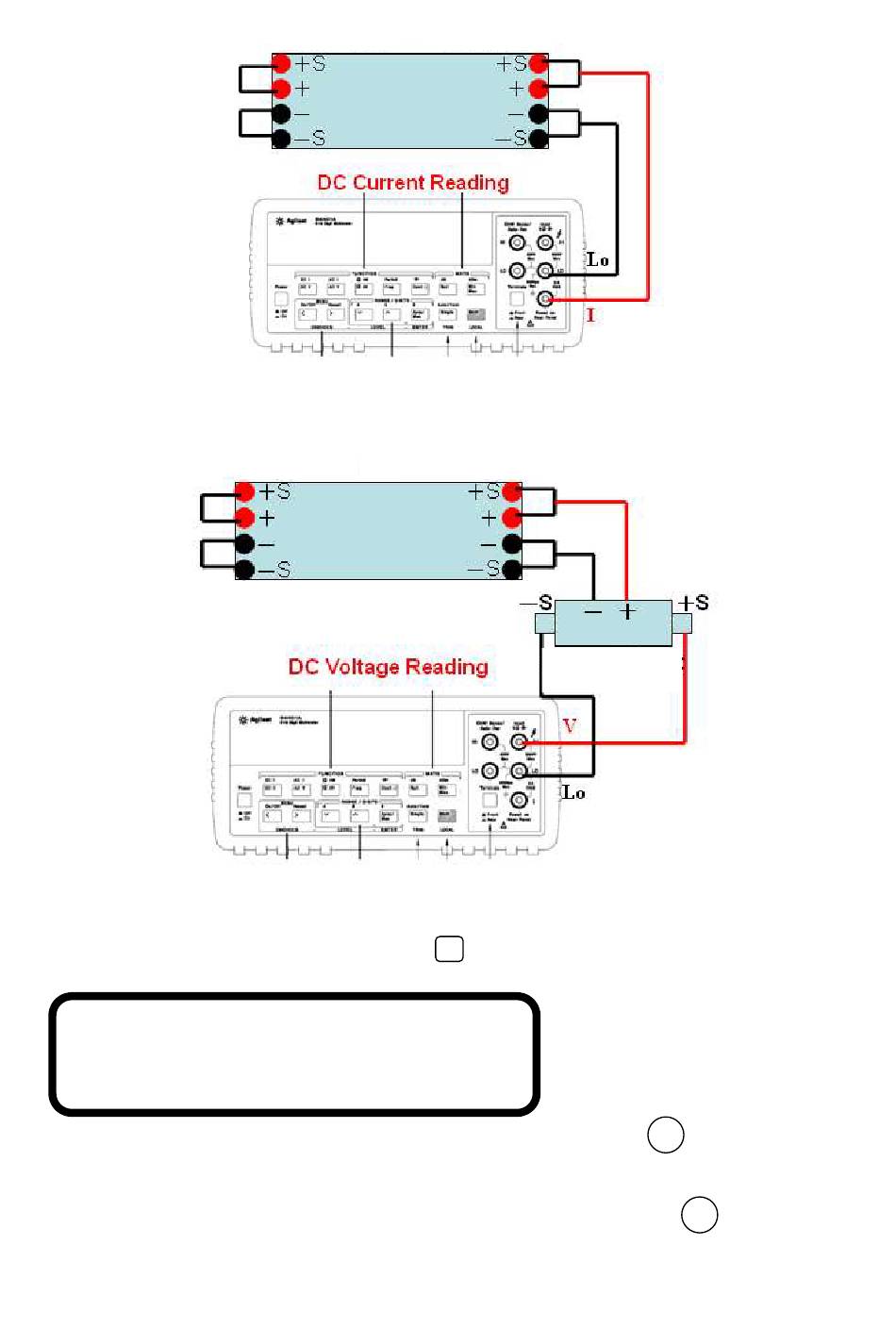

Figure 31 – Configuration de l'étalonnage du courant
Face avant
Face arrière
Figure 32- Etalonnage du courant avec shunt
Read = XXX
Read = XXX
Face arrière
Shunt de courant
1
pour accéder à CURRENT CALIBRATION.
Enter
. Le processus
Enter
pour procéder au
