VITESSE DE TRANSMISSION DE DONNEES : 57600
PARITE : AUCUNE
BIT DE DONNEES : 8
BIT DE STOP : 1
CONTROLE DE FLUX : AUCUNE
Interface RS-485
Plusieurs alimentations (jusqu'à 31) peuvent être branchées en série et contrôlées via l'interface USB.
Voici une illustration de cette installation.

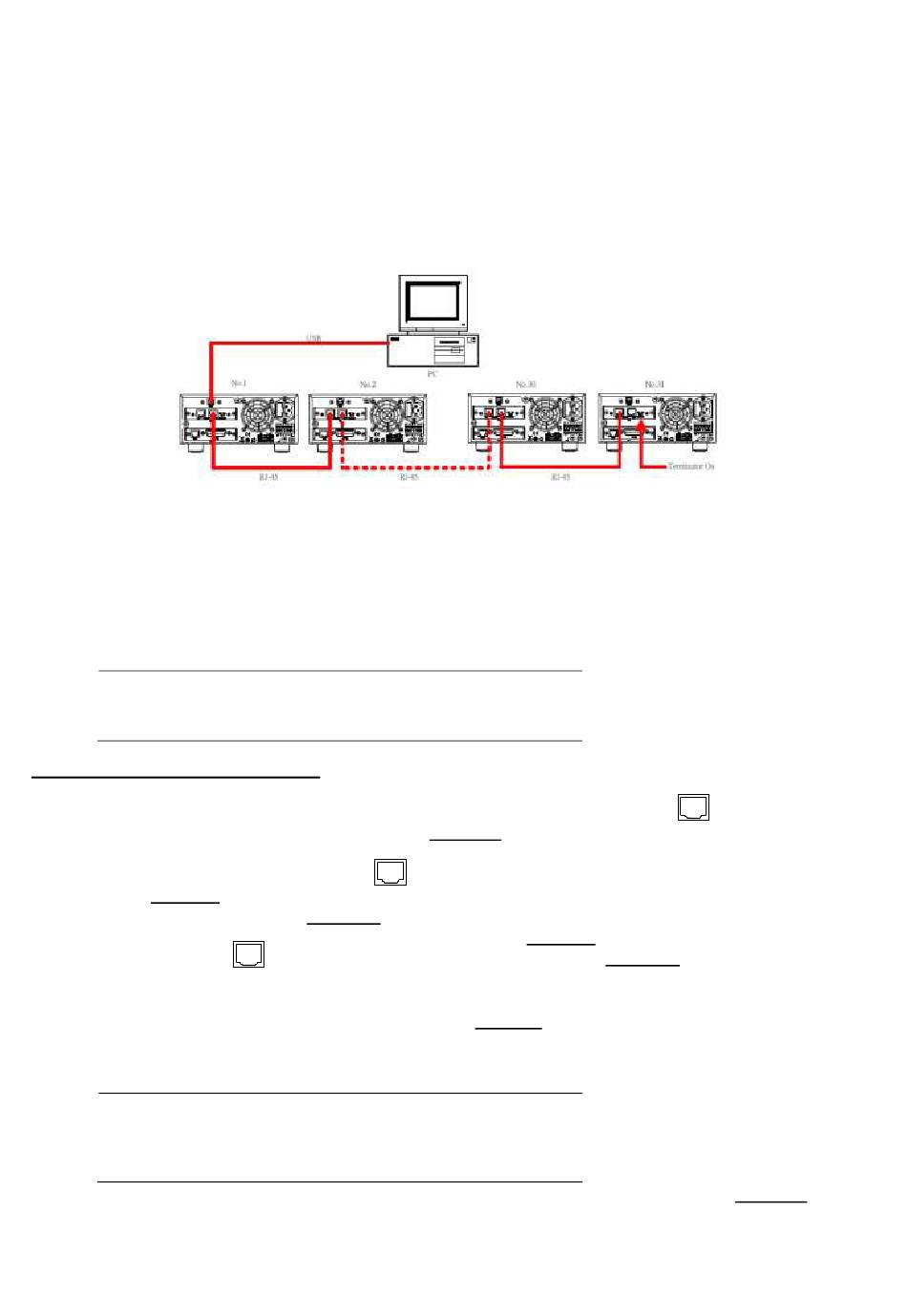

Figure 15 – Configuration RS-485 pour le contrôle de plusieurs alimentations (USB)
Pour installer et configurer les alimentations, suivez ces étapes :
Conditions nécessaires :
Les cartes RS485 optionnelles doivent être installées sur chaque alimentation.
-
Pour un nombre N d'alimentations, vous aurez besoin d'un nombre N-1 de câbles Ethernet catégorie
-
5 (exemple : pour brancher 5 alimentations, 4 câbles sont nécessaires).
Remarque : les câbles sont utilisés pour relier les
alimentations ensemble. Il est recommandé de garder
les fils aussi court que possible entre chaque appareil.
Communiquer via l'interface USB
1. Prenez un câble Ethernet catégorie 5 et branchez une extrémité
l'interface de la carte RS485 de la première alimentation (celle qui sera branchée au PC
par le câble USB).
2. Branchez l'autre extrémité
seconde alimentation.
3. Pour brancher une troisième alimentation, utilisez un autre câble Ethernet catégorie 5 et
branchez une extrémité au port « OUT » de la seconde alimentation. Branchez l'autre
extrémité
4. Répétez les étapes 2 et 3 pour chaque alimentation ajoutée à la connexion multiple,
assurez vous que le branchement suit le plan « IN » et « OUT » comme décrit.
5. Après branchement au port « IN » de la dernière alimentation, s'il y a plus de 10 appareils
branchés, positionnez le commutateur «Terminator» de la carte d'interface RS485 du
dernier appareil sur « On ».
Remarque : l'interrupteur doit être positionné sur "On"
uniquement pour la dernière alimentation de la chaine.
Tous les interrupteurs des autres alimentations doivent
être positionnés sur "Off".
1. Avec un câble de type A vers B, branchez une extrémité à l'interface USB de la première
alimentation. Branchez l'autre extrémité au PC utilisé pour contrôler toutes les alimentations. Se
référer à la Figure 15 pour vérifier les branchements.
au port « IN » de la carte d'interface RS485 de la
au port « IN » de la carte d'interface de la troisième alimentation.
21
au port "OUT" de
