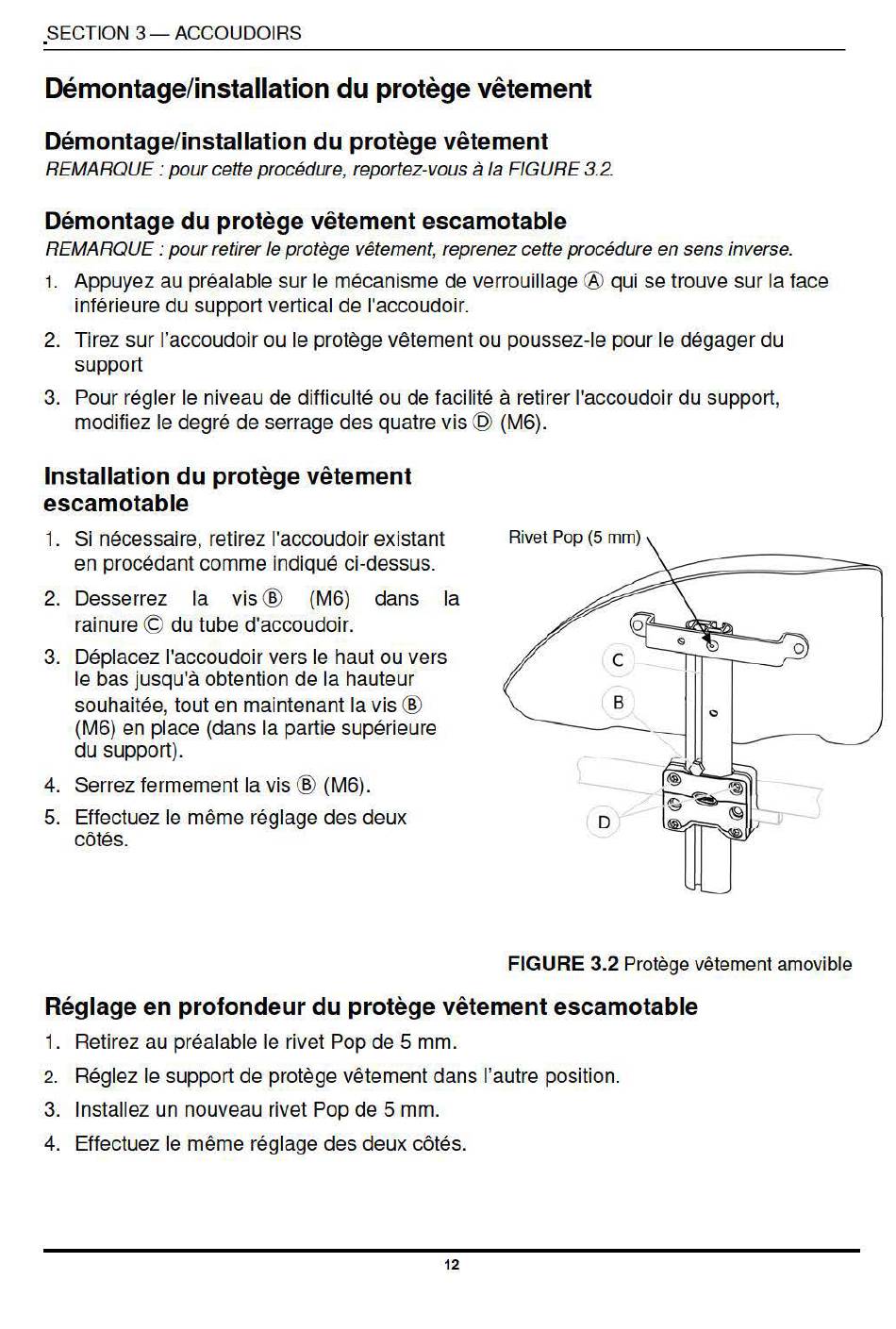

_ SECTION 3 - ACCOUDOIRS
Démontage/installation du protège vêtement
Démontage/installation du protège vêtement
REMARQUE : pour cette procédure, reportez-vous à la FIGURE 3.2.
Démontage du protège vêtement escamotable
REMARQUE : pour retirer le protège vêtement, reprenez cette procédure en sens inverse.
1.
Appuyez au préalable sur le mécanisme de verrouillage
®
qui se trouve sur la face
inférieure du support vertical de l'accoudoir.
2. Tirez sur l'accoudoir ou le protège vêtement ou poussez-le pour le dégager du
support
3. Pour régler le niveau de difficulté ou de facilité à retirer l'accoudoir du support,
modifiez le degré de serrage des quatre vis @ (M6).
Installation du protège vêtement
escamotable
1. Si nécessaire, retirez l'accoudoir existant
en procédant comme indiqué ci-dessus.
2. Desserrez la vis ® (M6) dans la
rainure © du tube d'accoudoir.
3. Déplacez l'accoudoir vers le haut ou vers
le bas jusqu'à obtention de la hauteur
souhaitée, tout en maintenant la vis ®
(M6) en place (dans la partie supérieure
du support).
4. Serrez fermement la vis ® (M6).
5. Effectuez le même réglage des deux
côtés.
Rivet Pop (5 mm)
B
Q
D
FIGURE 3.2
Protège vêtement amovible
Réglage en profondeur du protège vêtement escamotable
1. Retirez au préalable le rivet Pop de 5 mm.
2.
Réglez le support de protège vêtement dans l'autre position.
3. Installez un nouveau rivet Pop de 5 mm.
4. Effectuez le même réglage des deux côtés.
