SECTION 9 - DISPOSITIFS ANTI-BASCULE
Installation/réglage des dispositifs anti-bascule avec
aide au basculement
Installation des dispositifs anti-bascule avec aide au basculement
REMARQUE: pour cette procédure, reportez-vous
à la FIGURE 9.2.
1. Insérez les dispositifs anti-bascules avec les roulettes
anti-bascule orientées en direction du plancher/sol dans
le tube du châssis arrière jusqu'à ce que le trou vertical
des dispositifs anti -bascule apparaisse dans le trou
vertical du châssis.
2. Fixez le dispositif anti -bascu le au châssis du fauteuil
roulant à l'aide du kit de montage (vis, rondelle et écrou
de blocage).
3. Mesurez la distance entre le bas des roulettes anti-
bascule et le sol/plancher.
REMARQUE: un dégagement de 30 à 50 mm entre le
dessous des roulettes anti-bascule et le plancher/ sol
DOIT être maintenu en permanence.
4. Si la distance entre le dessous des roulettes anti-bascu le
et le sol/plancher n'est pas comprise entre 30 et 50 mm,
réglez les dispositifs anti-bascules en appuyant sur la
grande rondelle (reportez-vous au détail« A »).
46
Kit de montage

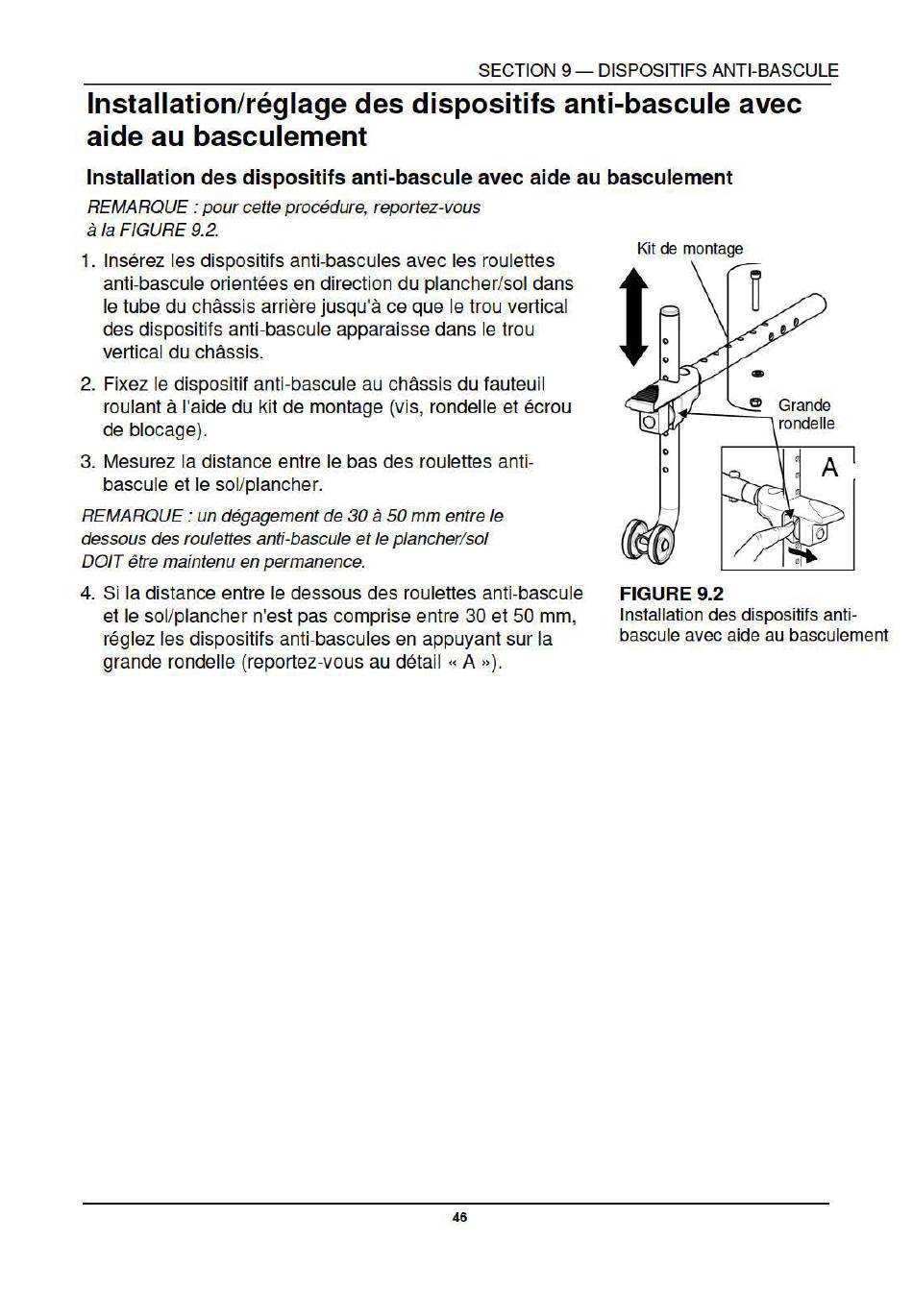

FIGURE 9.2
Installation des dispositifs anti-
bascule avec aide au basculement
