Supports de roue
Eléments de fixation
des supportsde ----~•
roue
Axe fixe
SECTION 5-ROUES ARRIÈRE/ROUES AVANT
Frein transit
Eléments de fixation
du frein transit
Cache anti-
/ poussière
Contre-écrou

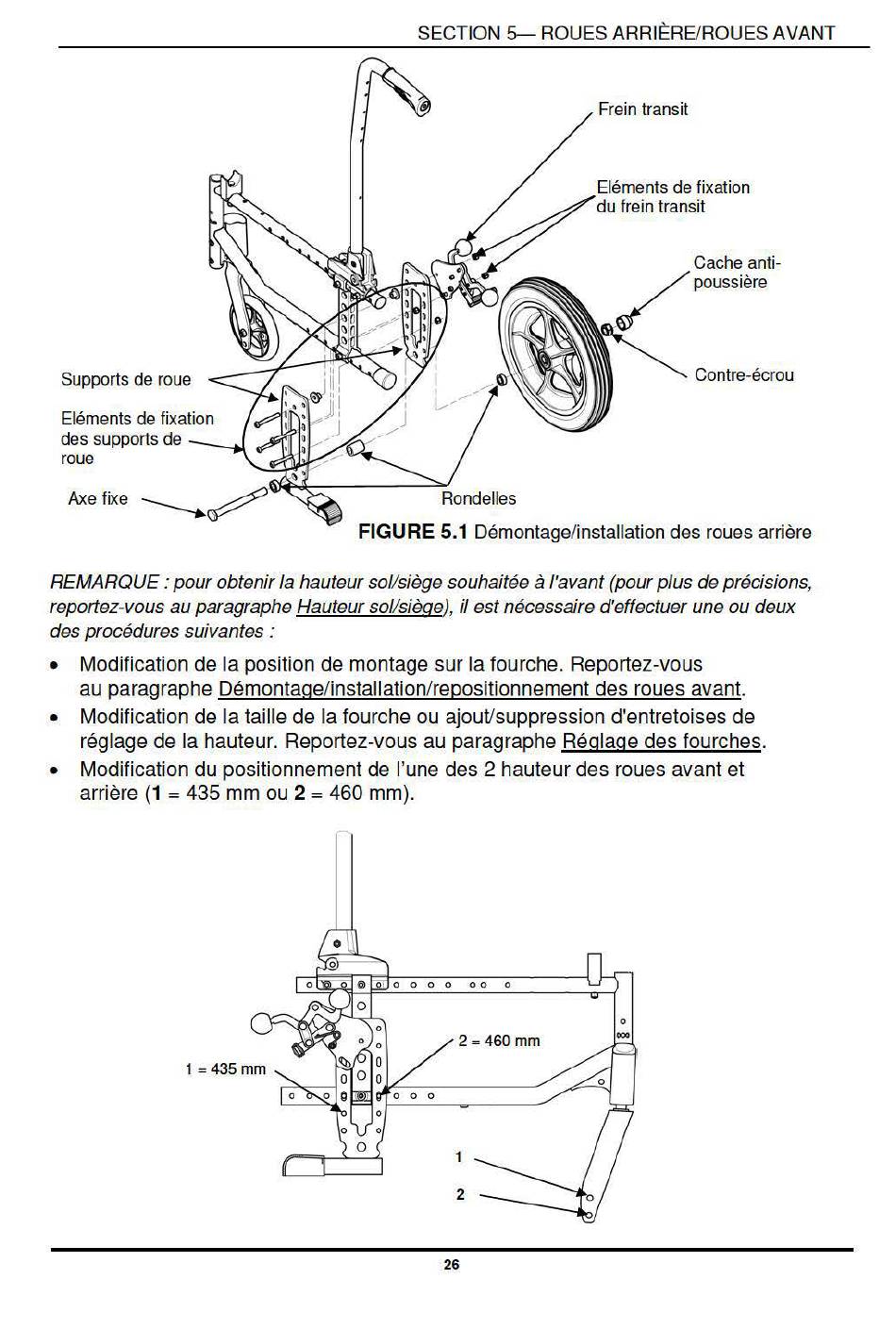

FIGURE 5.1
Démontage/installation des roues arrière
REMARQUE: pour obtenir la hauteur sol / siège souhaitée à l'avant (pour plus de précisions,
reportez-vous au paragraphe Hauteur sol / siège), il est nécessaire d'effectuer une ou deux
des procédures suivantes :
• Modification de la position de montage sur la fourche. Reportez-vous
au paragraphe Démontage/ installation/repositionnement des roues avant.
• Modification de la taille de la fourche ou ajouVsuppression d'entretoises de
rég lage de la hauteur. Reportez-vous au paragraphe Réglage des fourches.
• Modification du positionnement de l'une des 2 hauteur des roues avant et
arrière (1
=
435 mm ou 2
=
460 mm).
2= 460
mm
0
2
