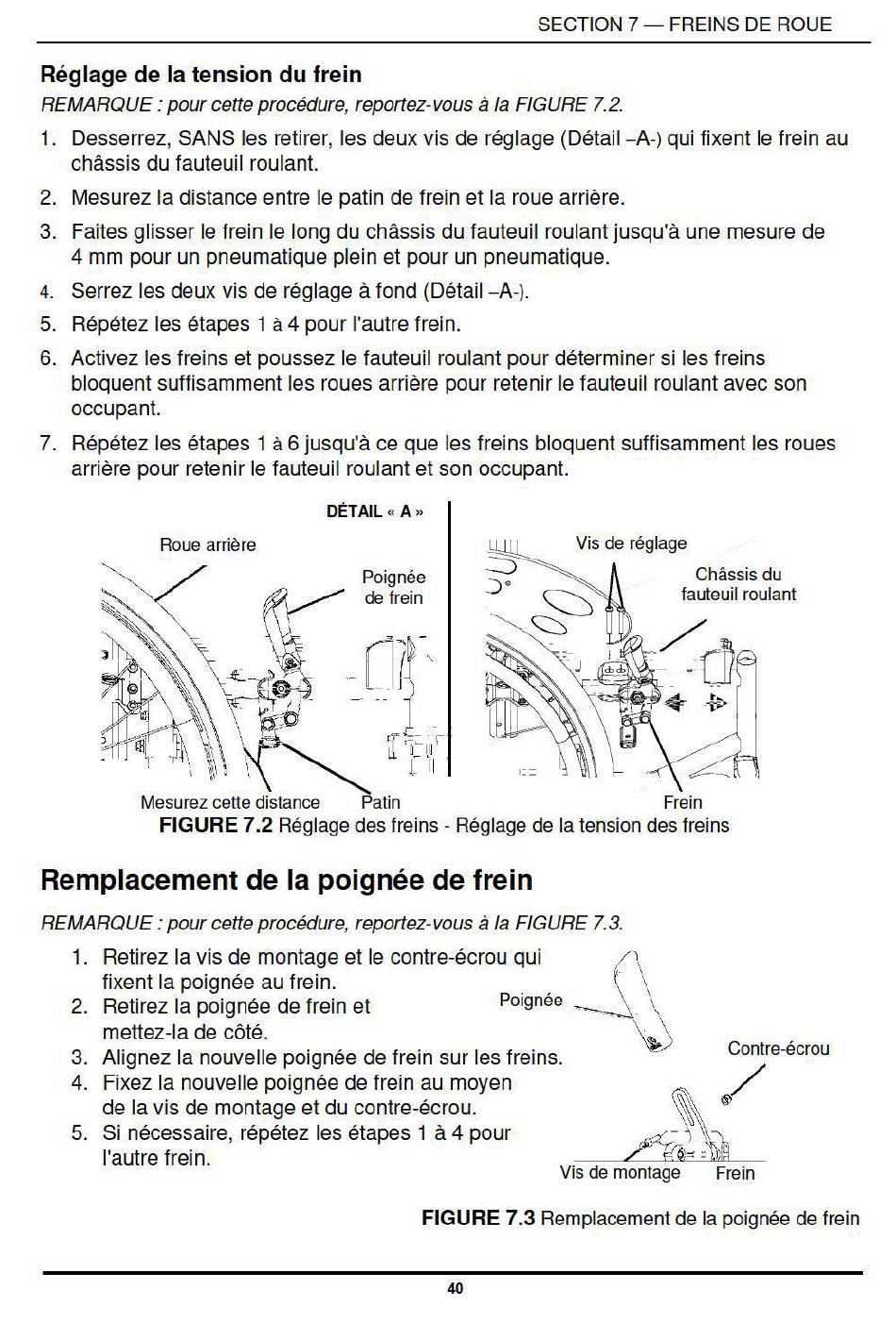

SECTION 7 - FREINS DE ROUE
Réglage de la tension du frein
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 7.2.
1. Desserrez, SANS les retirer, les deux vis de réglage (Détail - A-) qui fixent le frein au
châssis du fauteuil roulant.
2. Mesurez la distance entre le patin de frein et la roue arrière.
3. Faites glisser le frein le long du châssis du fauteui l roulant jusqu'à une mesure de
4 mm pour un pneumatique plein et pour un pneumatique.
4.
Serrez les deux vis de réglage à fond (Détail -A-).
5. Répétez les étapes 1
à
4 pour l'autre frein.
6. Activez les freins et poussez le fauteuil roulant pour déterminer si les freins
bloquent suffisamment les roues arrière pour retenir le fauteuil roulant avec son
occupant.
7. Répétez les étapes 1
à
6 jusqu'à ce que les freins bloquent suffisamment les roues
arrière pour retenir le fauteui l roulant et son occupant.
DÉTAIL « A »
Roue arrière
Remplacement de la poignée de frein
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 7.3.
1. Retirez la vis de montage et le contre-écrou qui
_J
1 ,
fixent la poignée au frein. • \
2. Retirez la poignée de frein et
Poignée . . . \
mettez-la de côté. \ ~
3. Alignez la nouvelle poignée de frein sur les freins.
C/ontre-écrou
4. Fixez la nouvelle poignée de frein au moyen
®. ,
de la vis de montage et du contre-écrou.
1
~
5. Si nécessaire, répétez les étapes 1 à 4 pour
,...~- J -\.,-•
l'autre frein.
L.J{~= :
~
Vis de montage Frein
FIGURE 7.3 Remplacement de la poignée de frein
