ROUES ARRIÈRE/ROUES AVANT
Réglage de la rotation des fourches
&_
AVERTISSEMENT
L'axe vertical de fourche DOIT être de
90°
+/- 1
°
par rapport au
sol,
afin d'éviter
tout risque de diminution des performances.
Les deux roues doivent être réglées au
même
angle.
Après TOUT réglage
et
avant toute
utilisation,
assurez-vous que l'ensemble des
éléments
de fixation
sont
bien serrés, afin d'éviter tout risque de blessure
ou de dommage.
REMARQUE: pour cette
procédure,
reportez-vous à la FIGURE 5.8.
1.
Retirez le cache anti-poussière
du
tube de
direction
de
la
roue.
2.
Afin
de
bien serrer
le
système de
direction
cache anti-poussière
de
la
roue et
le protéger
de tout
flottement,
b,
procédez à la vérification suivante :
A.
Inclinez le fauteuil roulant vers le sol.
B. Faites pivoter la
fourche vers
l'arrière.
C.
Poussez
la roue
pour déclencher
son
déplacement dans le sens des aiguilles
d'une
montre
Contre-écrou
D.
Laissez
la
fourche
de roue
tourner
librement.
Si ce n'est
pas
le
cas,
changez éventuellement
la
bag
ue
inférieure et le roulement spécial
supérieur.
3.
Réglez
le contre-écrou jusqu'à
l'obtention du
couple
de
serrage préconisé
(50/60
Nm) avec
une clé à pipe de 19 mm
Ne
pas serrez
le
contre-écrou de
façon
excessive.
4.
Testez
la
maniabilité du fauteuil roulant.
5.
Remettez le
cache anti
-poussière
sur le tube
de direction de
la
roue.
6.
Répétez les
étapes 1 à
5 pour
l'autre côté
.
~
Tube de direction
Fourche

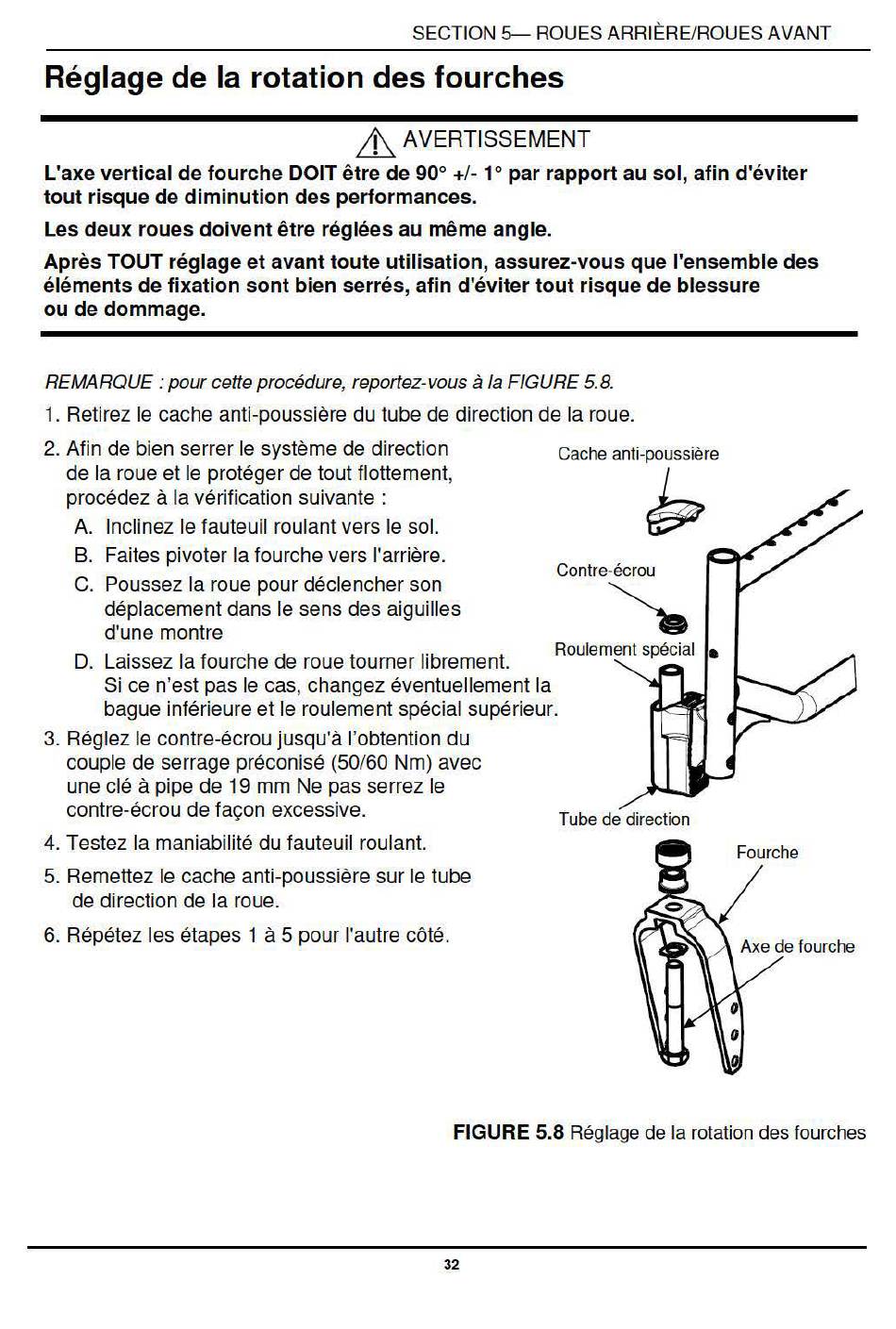

FIGURE 5.8
Réglage de
la
rotation des fourches
32
