SECTION 3 - ACCOUDOIRS
SECTION 3-ACCOUDOIRS
&
AVERTISSEMENT
Après TOUT réglage, réparation ou entretien et AVANT toute utilisation, assurez-
vous que l'ensemble des éléments de fixation sont bien serrés, afin d'éviter tout
risque de blessure ou de dommage.
Démontage/installation/réglage de l'accoudoir amovible
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 3.1.
Démontage/installation de l'accoudoir amovible
REMARQUE: pour retirer l'accoudoir amovible, reprenez cette procédure en sens inverse.
1. Appuyez au préalable sur le mécanisme de verrouillage ® qui se trouve sur la
face inférieure du support vertical de l'accoudoir.
2.
3.
Tirez sur le coussin ou poussez-le pour dégager l'accoudoir du support.
Pour régler le niveau de difficulté ou de
facilité à retirer l'accoudoir du support,
modifiez le degré de serrage des quatre
vis @ (M6).
Réglage de la hauteur de l'accoudoir
amovible
REMARQUE : pour cette procédure, reportez-vous à
la FIGURE 3. 1.
1. Retirez l'accoudoir amovible. Reportez-vous
au paragraphe Démontage/installation
de l'accoudoir amovible.
2. Desserrez la vis @ (M6) dans la rainure ©
du tube d'accoudoir.
3. Déplacez l'accoudoir vers le haut ou vers
le bas jusqu'à obtention de la hauteur
souhaitée, tout en maintenant la vis ® (M6)
en place (dans la partie supérieure
du support).
4. Serrez fermement la vis ® (M6).
5. Effectuez le même réglage des deux côtés.
0
6. Réinstallez l'accoudoir amovible. Reportez-
vous au paragraphe Démontage/installation
de l'accoudoir amovible.

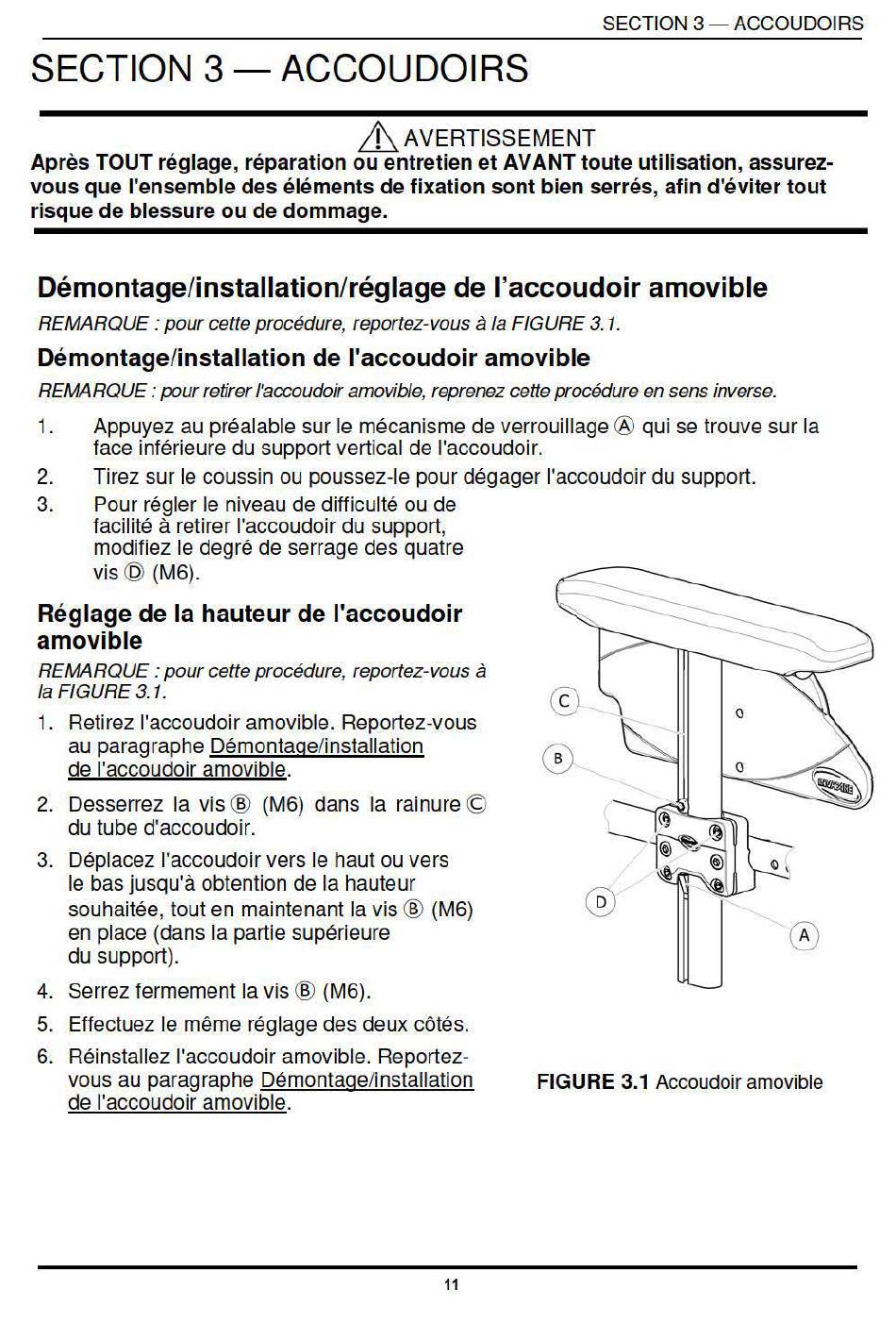

FIGURE 3.1
Accoudoir amovible
11
