SECTION
5-
ROUES ARRIÈRE/ROUES
AVANT
2. Prémonter le kit de fixation, mais ne pas serrer les 2 vis pré-enduites de frein filet et
la plaque de fixation, sur le tube de direction .
3. Faites pivoter le tube de direction à l'angle choisi.
REMARQUE : les deux tubes de direction doivent être réglés au même angle.
4. Serrez progressivement, en 3 phases (en haut, en bas et en haut),
/es 2 vis pré-
enduites de frein filet
(13/14 Nm), qui assemblent le tube de direction au châssis.
5. Répétez les étapes 1 à 4 pour l'autre côté.
6.
IMPORTANT : Attendre 24 heures avant d'utiliser le fauteuil (temps de polymérisation du
frein filet des vis de fixation qui garantit un parfait assemblage).
Tube de
direction
Vis de montage
pré-enduites

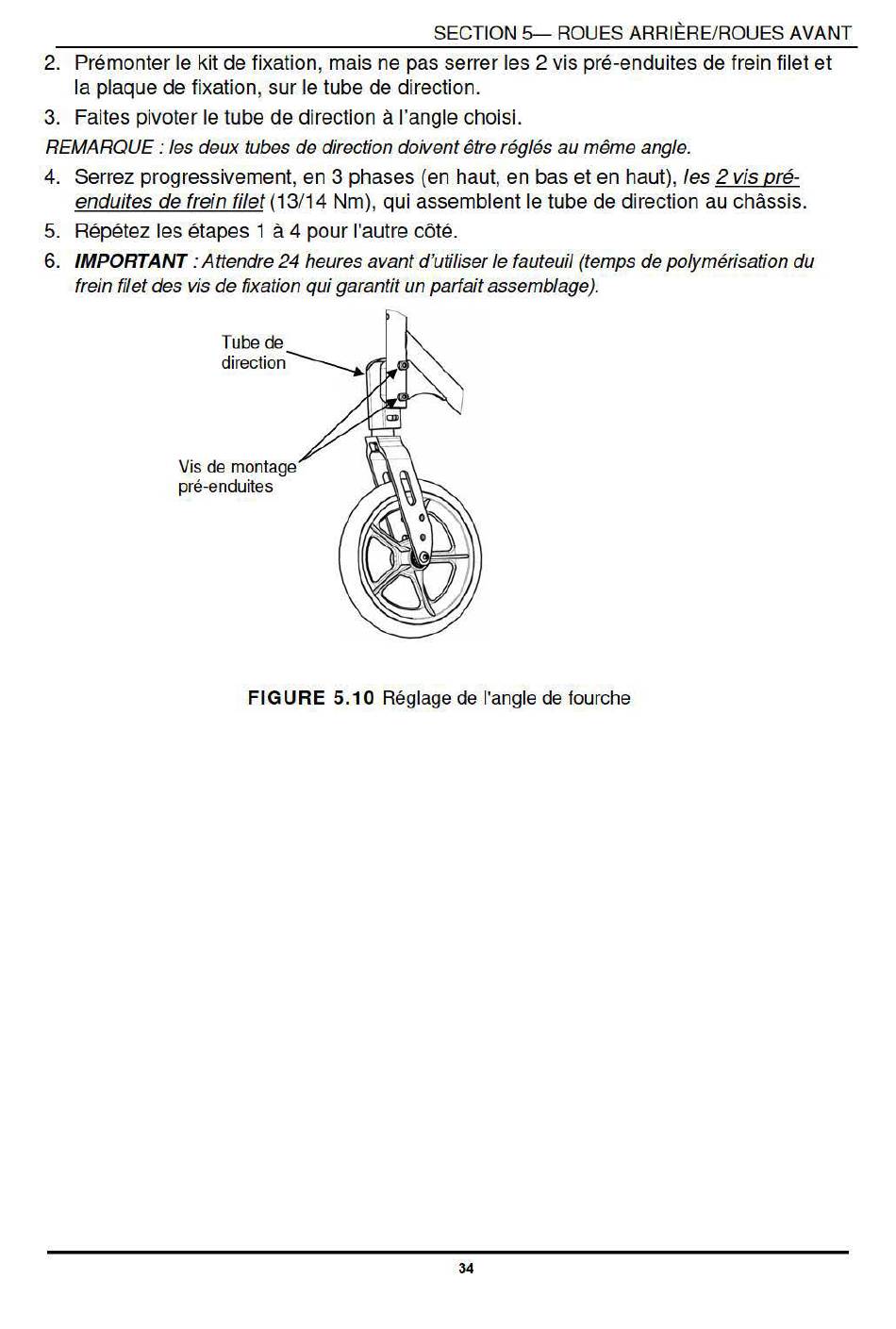

FIGURE 5.10
Réglage de l'angle de fourche
34
