SECTION 8 - OPTIONS
Installation/réglage de l'appui-tête
&
AVERTISSEMENT
Après TOUT réglage, réparation ou entretien et avant toute utilisation, assurez-
vous que l'ensemble des éléments de fixation sont bien serrés, afin d'éviter
tout risque de blessure ou de dommage.
Installation/ réglage de l'appui-tête
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 8.2.
1. Installez le tendeur de dossier. Reportez-vous au paragraphe
Installation/démontage/réglage du tendeur de dossier.
2. Fixez le support d'appui-tête (boulons de montage et support d'appui-tête) dans
les trous de fixation du tube de tendeur de dossier.
3. Desserrez la manette ® et les deux vis d'articulation ® ·
4. Rég lez à la hauteur, la profondeur eVou l'angle souhaités avec l'utilisateur assis
dans le fauteuil roulant, en agissant sur le support en ciseau.
5. Serrez la manette ® et les deux vis d'articulation ® (5-6 Nm).
6. Réglez l'angle des
«
ailes
»
de l'appui-tête en ouvrant le zip de l'appui-tête,
desserrez, réglez à l'angle choisi et resserrez la vis de réglage
7. Réglez l'angle de l'autre côté, si nécessaire. Refermez le zip de l'appui-tête.
Aile de l'appui-tête
Tendeur de dossier

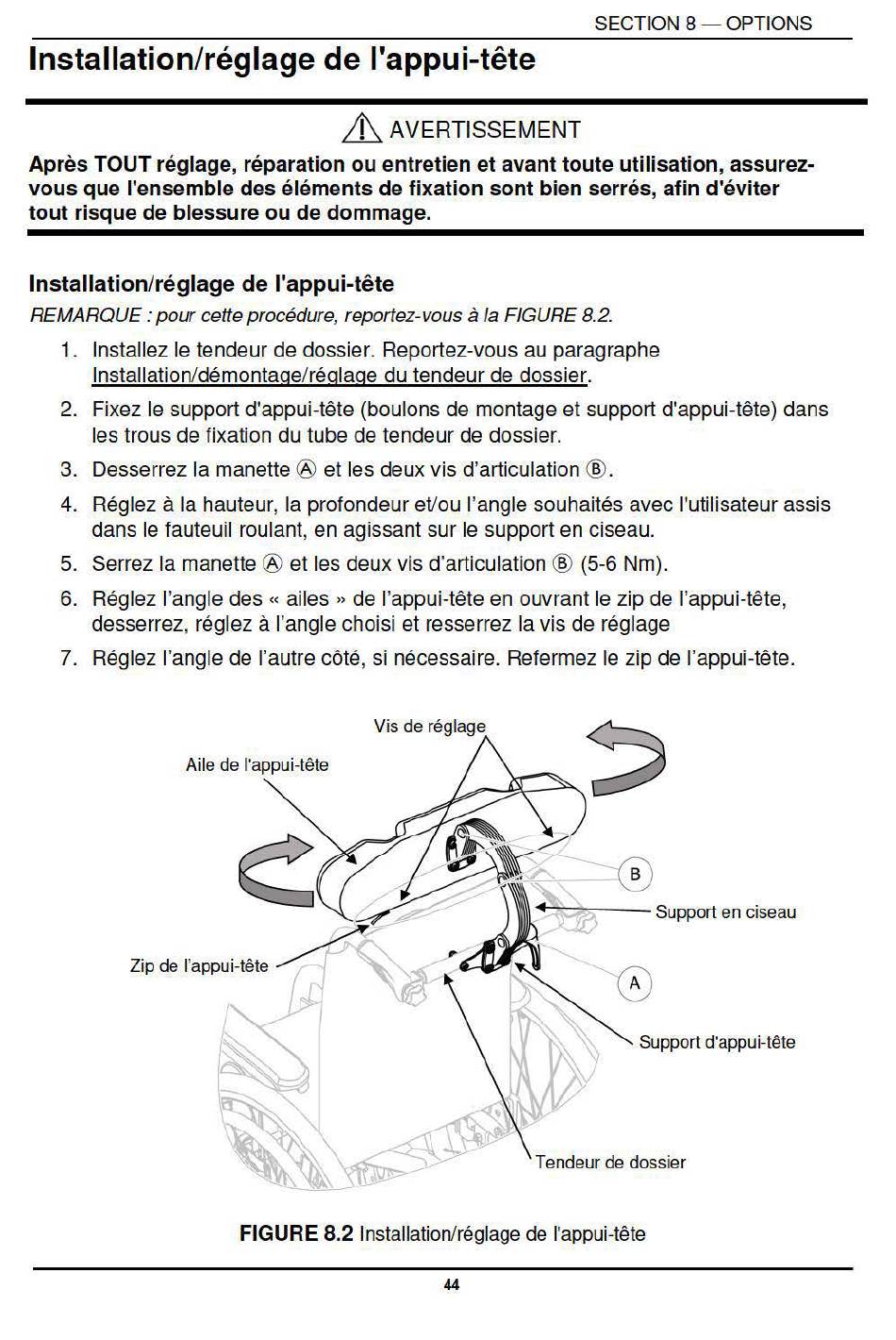

FIGURE 8.2
Installation/réglage de l'appui-tête
44
