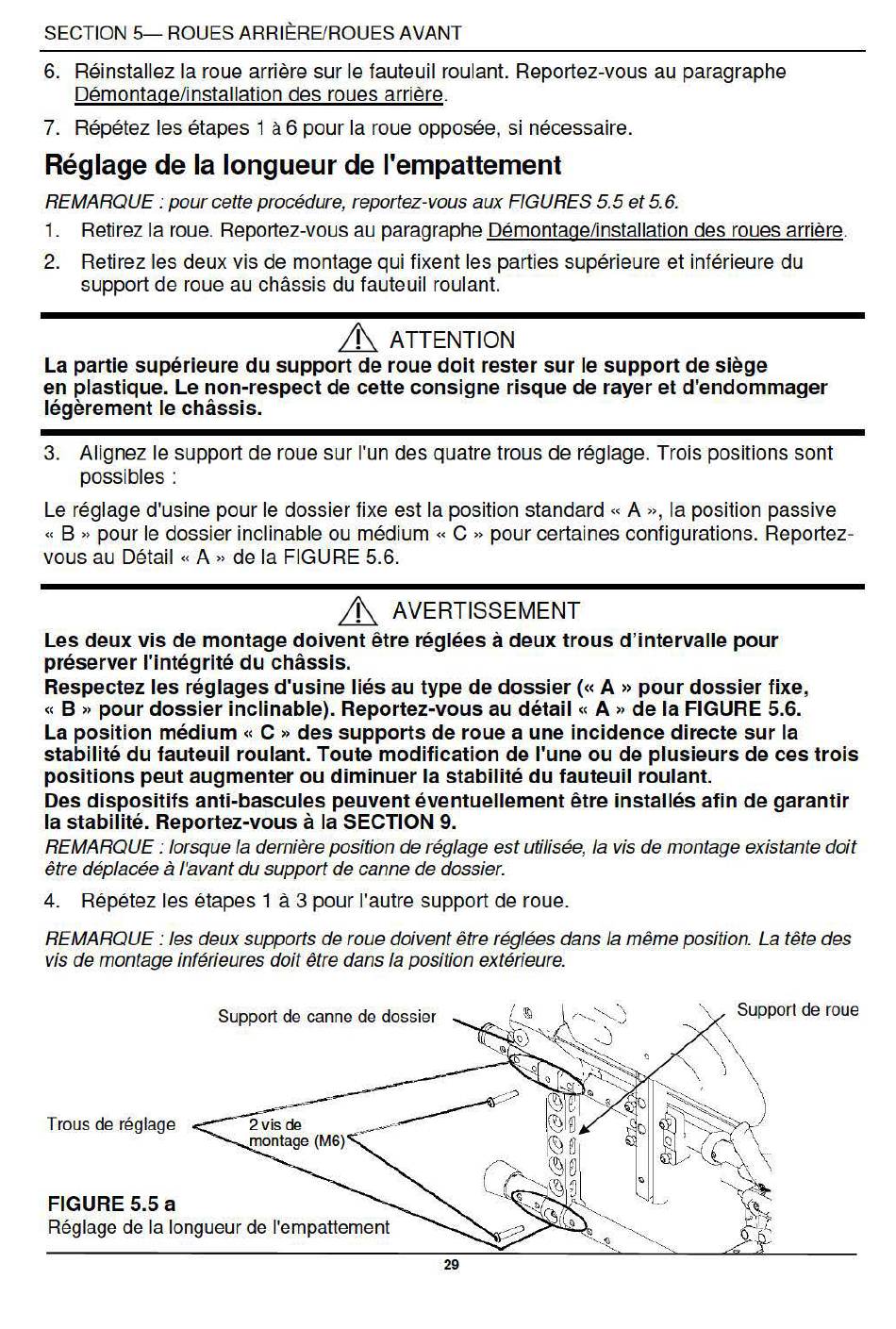

SECTION 5-ROUES ARRIÈRE/ROUES AVANT
6. Réinstallez la roue arrière sur le fauteuil roulant. Reportez-vous au paragraphe
Démontage/installation des roues arrière.
7. Répétez les étapes 1
à
6 pour la roue opposée, si nécessaire.
Réglage de la longueur de l'empattement
REMARQUE: pour cette procédure, reportez-vous aux FIGURES 5.5 et 5.6.
1. Retirez la roue. Reportez-vous au paragraphe Démontage/installation des roues arrière.
2. Retirez les deux vis de montage qui fixent les parties supérieure et inférieure du
support de roue au châssis du fauteuil roulant.
&.
ATTENTION
La partie supérieure du support de roue doit rester sur le support de siège
en plastique. Le non-respect de cette consigne risque de rayer et d'endommager
légèrement le châssis.
3. Alignez le support de roue sur l'un des quatre trous de rég lage. Trois positions sont
possibles:
Le réglage d'usine pour le dossier fixe est la position standard
«
A
» ,
la position passive
«
B » pour le dossier inclinable ou médium « C » pour certaines configurations. Reportez-
vous au Détail « A » de la FIGURE 5.6.
&.
AVERTISSEMENT
Les deux vis de montage doivent être réglées à deux trous d'intervalle pour
préserver l'intégrité du châssis.
Respectez les réglages d'usine liés au type de dossier (
«
A
»
pour dossier fixe,
«
B
»
pour dossier inclinable). Reportez-vous au détail
«
A
»
de la FIGURE 5.6.
La position médium « C
»
des supports de roue a une incidence directe sur la
stabilité du fauteuil roulant. Toute modification de l'une ou de plusieurs de ces trois
positions peut augmenter ou diminuer la stabilité du fauteuil roulant.
Des dispositifs anti-bascules peuvent éventuellement être installés afin de garantir
la stabilité. Reportez-vous à la SECTION 9.
REMARQUE: lorsque la dernière position de réglage est utilisée, la vis de montage existante doit
être déplacée à l'avant du support de canne de dossier.
4. Répétez les étapes 1 à 3 pour l'autre support de roue.
REMARQUE: les deux supports de roue doivent être réglées dans la même position. La tête des
vis de montage inférieures doit être dans la position extérieure.
Support de canne de dossier '
,,,,,J
Support de roue
-:
..
Trous de réglage
FIGURE 5.5 a
Réglage de la longueur de l'empattement
