SECTION 5-ROUES ARRIÈRE/ROUES AVANT
Démontage/installation/repositionnement des roues avant
IMPORTANT : Les vis de montage ne doivent être utilisées qu'une seule fois.
Toujours utiliser le kit de fixation dédié (SP1655713) pour le tube de direction
Standard.
Alternativement, les vis de montage peuvent être nettoyées (ôter l'ancien frein filet)
et réinstaller les vis enduites avec un nouveau frein filet version médium (par
exemple : LOCTITE® 243™ ou 270™).
INFORMATION : Toujours se référer aux recommandations du fabricant de frein
filet avant de l'appliquer sur les vis de montage.
REMARQUE: en cas de remplacement des roues avant, notez la position de l'axe de roue
pour positionner la nouvelle roue avant à ce même emplacement.
REMARQUE: en cas de repositionnement des roues avant ou du remplacement d'une roue
avant par une roue de taille différente, reportez-vous au paragraphe Modification de la
hauteur sol / siège afin de déterminer la position de roue avant requise en fonction de la
hauteur sol / siège.
REMARQUE: les deux roues avant DOIVENT être de même taille et réglées
à la même hauteur.
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 5.9.
Démontage de la roue avant
1. Retirez la vis de montage et les entretoises d'axe
(si présentes) qui fixent la roue avant à la fourche.
E~tre!oises
(s1 presentes)
2. Retirez la roue de la fourche.
Vis de
Installation de la roue avant
montage
1.
À
l'aide de la vis de montage et des entretoises
d'axe (si nécessaire), fixez la roue dans la
position de montage souhaitée.
2. Assurez-vous que l'axe de la fourche est bien
Fourche
oue avant
perpendiculaire à la surface plane.
Reportez-vous au paragraphe Réglage
de l'angle de fourche.

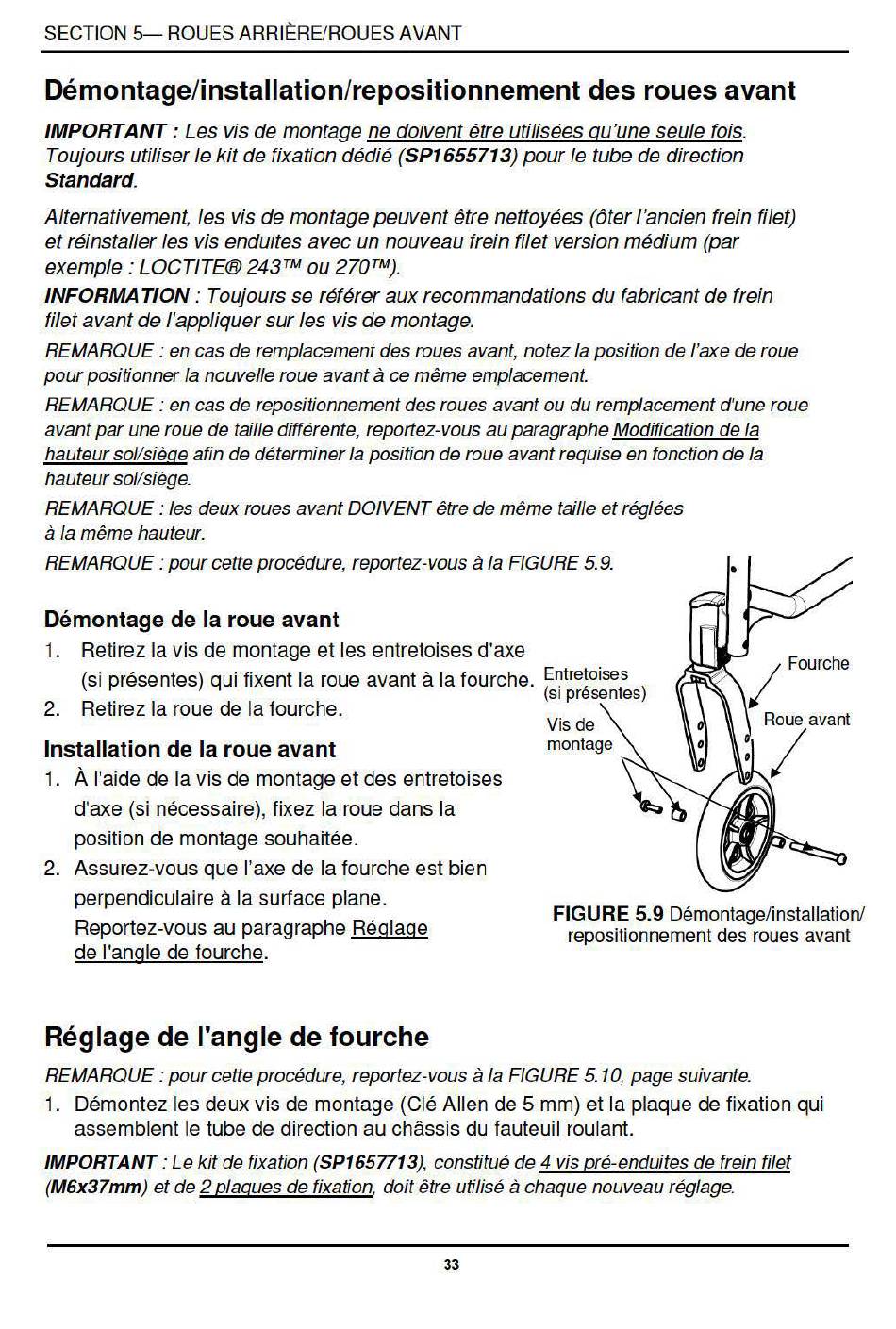

FIGURE 5.9
Démontage/ installation/
repositionnement des roues avant
Réglage de l'angle de fourche
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 5. 10, page suivante.
1. Démontez les deux vis de montage (Clé Allen de 5 mm) et la plaque de fixation qui
assemblent le tube de direction au châssis du fauteuil roulant.
IMPORTANT : Le kit de fixation (SP1657713), constitué de 4 vis pré-enduites de frein filet
(M6x37mm) et de 2 plaques de fixation, doit être utilisé à chaque nouveau réglage.
