Montage et installation
Tab. 14 : Câble de raccordement de sonde, coaxial, pour borne XE1/XE2 et X5/X6
Désignation
Combinaison de câbles, coaxiaux, Ø 5 mm 0,8 m - SN6 – pré-câblée.
Combinaison de câbles, coaxiaux, Ø 5 mm 2 m - SN6 – pré-câblée.
Combinaison de câbles, coaxiaux, Ø 5 mm 5 m - SN6 – pré-câblée.
9.4.5.5 Module : 2x sondes de conductivité conductive/température. Référence 1081809
Variantes d'affectation

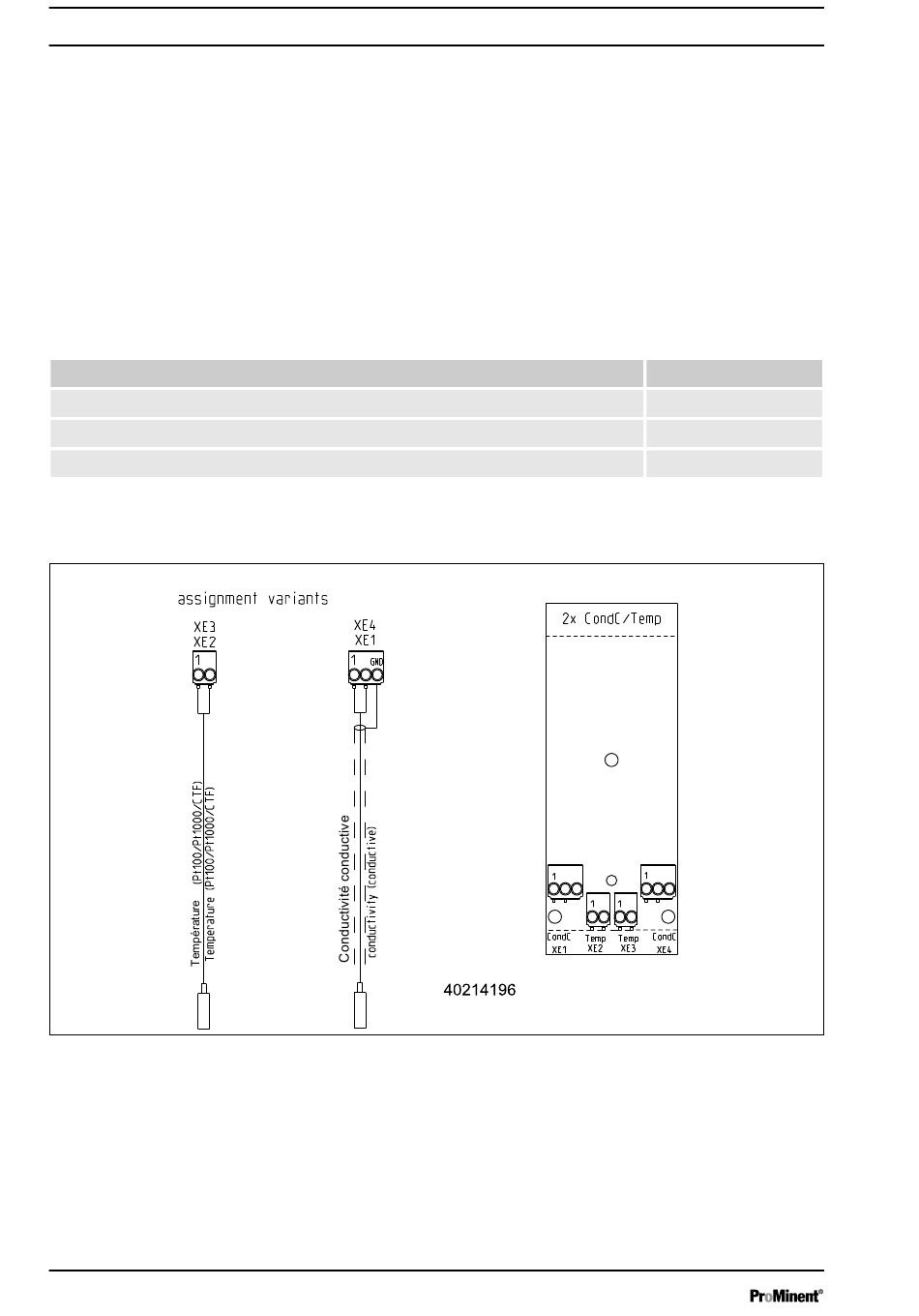

Fig. 27 : Module : 2x sondes de conductivité conductive/température. Référence 734223
52
XE2, XE6 : voir type de borne 5a
borne 5a (borne individuelle pour conducteur intérieur en tant que
câble coaxial) : » à la page 43
XE1, XE5 : voir type de borne 5b
borne 5b (borne individuelle pour conducteur extérieur en tant que
câble coaxial) : » à la page 43
Un module pour la mesure directe de deux valeurs de pH ou de
deux tensions redox ou valeur de pH et tension redox via un câble
coaxial.
Pour le raccordement direct de sondes pH et redox.
n
Longueur de câble maximale : 10 m
n
Un module pour la mesure directe de la conductivité électrolytique
selon le principe conductif. Pour le raccordement direct de sondes
de conductivité à 2 électrodes.
Conducteurs pouvant être raccordés :
XE1, XE2, XE3, XE4 : voir type de borne 4
« Type de borne 4 (borne enfichable) : » à la page 43
Longueur de câble maximale : 30 m, blindé.
n
Ä Chapitre 9.4.4.5 « Type de
Ä Chapitre 9.4.4.6 « Type de
Référence
1024105
1024106
1024107
2x conductivité
conductive/température
Ä Chapitre 9.4.4.4
A2385
