9.4.3.1 Installation
9.4.4 La spécification des câbles et des bornes
[electrostatic discharge]
ESD,

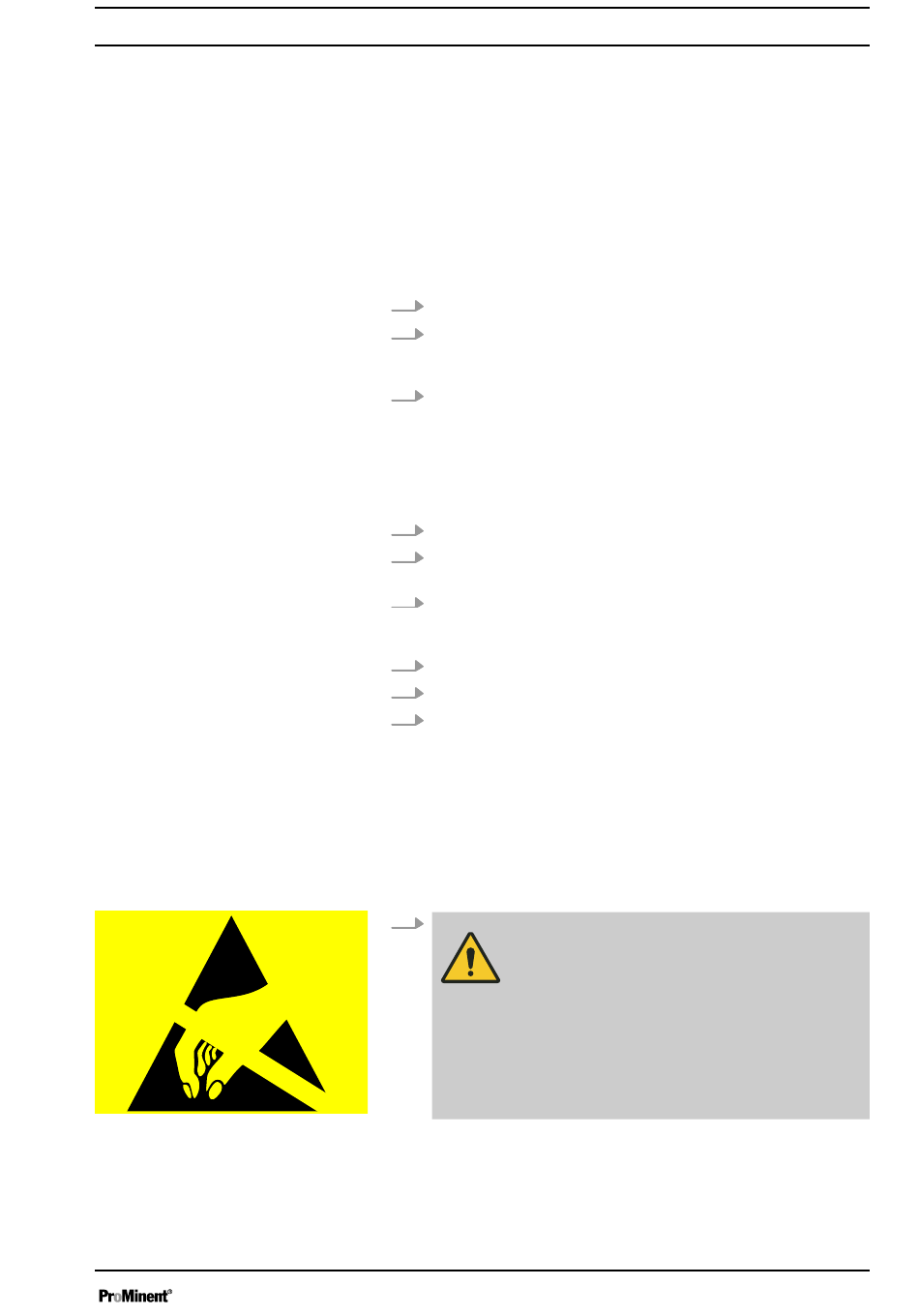

Fig. 18 : Composants avec un risque
de décharge électrostatique
Protéger les conducteurs uniques
Assurez-vous qu'aucune traction n'est exercée sur les câbles.
Joints et schéma de connexion :
Choisissez des joints correctement adaptés aux passages de
n
câbles du régulateur. Obturez les orifices ouverts avec des
bouchons borgnes. afin d'assurer une étanchéité suffisante.
La présence d'humidité dans le régulateur peut provoquer des
n
dysfonctionnements.
Respectez les instructions figurant sur les schémas de conne‐
n
xion fournis.
1. Enlevez les 4 vis du boîtier.
2. Soulevez un peu la partie supérieure du boîtier vers l'avant et
placez la partie supérieure du boîtier en position de station‐
nement dans la partie inférieure.
3. Montage des presse-étoupes :
Montez le nombre requis de presse-étoupes avec les
n
contre-écrous.
Obturez les orifices restants avec des bouchons filetés.
n
Serrez les presse-étoupes au couple de serrage indiqué,
n
Ä plus d'informations à la page 38 .
4. Faites passer les câbles dans le régulateur.
5. Raccordez les câbles comme indiqué sur le schéma de con‐
nexion.
6. Resserrez les écrous de serrage des presse-étoupes de
manière à assurer leur étanchéité,
à la page 38 .
7. Placez la partie supérieure du boîtier sur la partie inférieure.
8. Serrez les vis du boîtier à la main.
9. Contrôlez à nouveau la position correcte du joint. L'indice de
protection IP 67 (montage sur une surface/sur conduite) ou
IP 54 (montage encastré) (degré d'encrassement 2/environ‐
nement macro) ne sera assuré que si le montage est correc‐
tement réalisé.
AVERTISSEMENT !
Composants avec un risque de décharge
électrostatique
Conséquence possible : danger de mort ou
très graves blessures.
Quelles que soient les opérations à effectuer,
respectez les principes de base en matière
de protection contre les décharges électro‐
statiques.
A3096
Les câbles et conduites utilisés doivent être adaptés à la tension
de service respective, être en cuivre et disposer d'une résistance
thermique ≥ 70 °C.
Montage et installation
Ä plus d'informations
