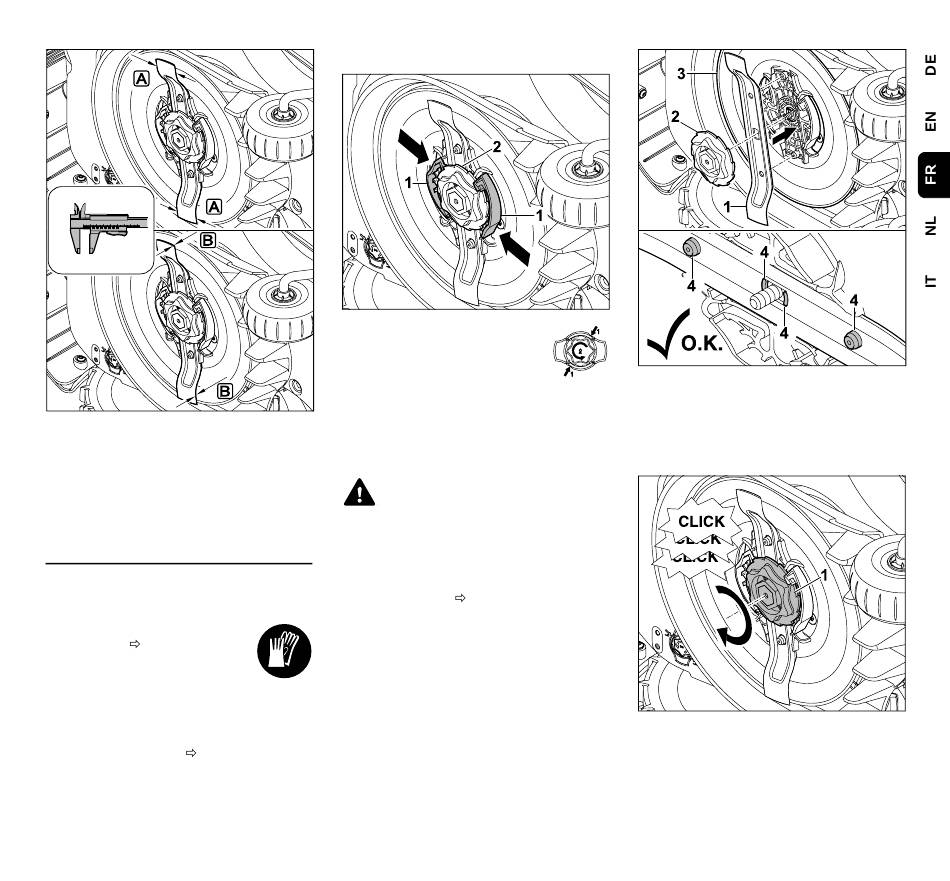

Vérifier la largeur de la lame A et
l'épaisseur de la lame B à l'aide d'un
pied à coulisse.
Si à un endroit, la lame de coupe présente
une largeur inférieure à 25 mm ou une
épaisseur inférieure à 1,3 mm, il faut la
remplacer.
16.4 Dépose et pose de la lame de
coupe
● Activer le blocage de
l'appareil (
5.2) et mettre
des gants de protection.
● Incliner le robot de tonte sur
le côté et l'appuyer avec précaution
contre un mur stable. Nettoyer
soigneusement le plateau de coupe et
la lame de coupe. (
16.2)
0478 131 9965 D - FR
Dépose de la lame de coupe :
Enfoncer d'une main les deux
languettes (1) au niveau du
disque d'entraînement et les
maintenir dans cette position.
Dévisser l'écrou de fixation (2) de l'autre
main. Retirer la lame de coupe avec
l'écrou de fixation.
Repose de la lame de coupe :
Risque de blessures !
Contrôler l'état de la lame avant la
repose. Remplacer la lame si des
entailles ou des fissures sont
visibles ou si la lame présente à un
endroit une largeur inférieure à
25 mm ou une épaisseur inférieure
à 1,3 mm. (
16.3)
Le disque d'entraînement et
l'écrou de fixation doivent
également être remplacés en cas
de dommages (s'ils sont cassés,
usés p. ex.). L'écrou de fixation doit
en particulier bien s'enclencher
dans le disque d'entraînement.
● Nettoyer la lame, le disque
d'entraînement et l'écrou de fixation
avant le montage.
Placer la lame de coupe (1) et l'écrou de
fixation (2) sur le disque
d'entraînement (3) comme indiqué sur la
figure. Veiller à bien positionner les
ergots (4) dans la lame de coupe.
Visser l'écrou de fixation (1) jusqu'en
butée. Plusieurs bruits de clic sont
audibles pendant le serrage. Contrôler la
bonne fixation de la lame de coupe en la
secouant avec précaution.
259
