SCHÄFFER MASCHINENFABRIK GmbH
Auf den Thränen/ 59597 Erwitte/ Tel.: 02943/9709-0/ Fax.: 02943/9709-50

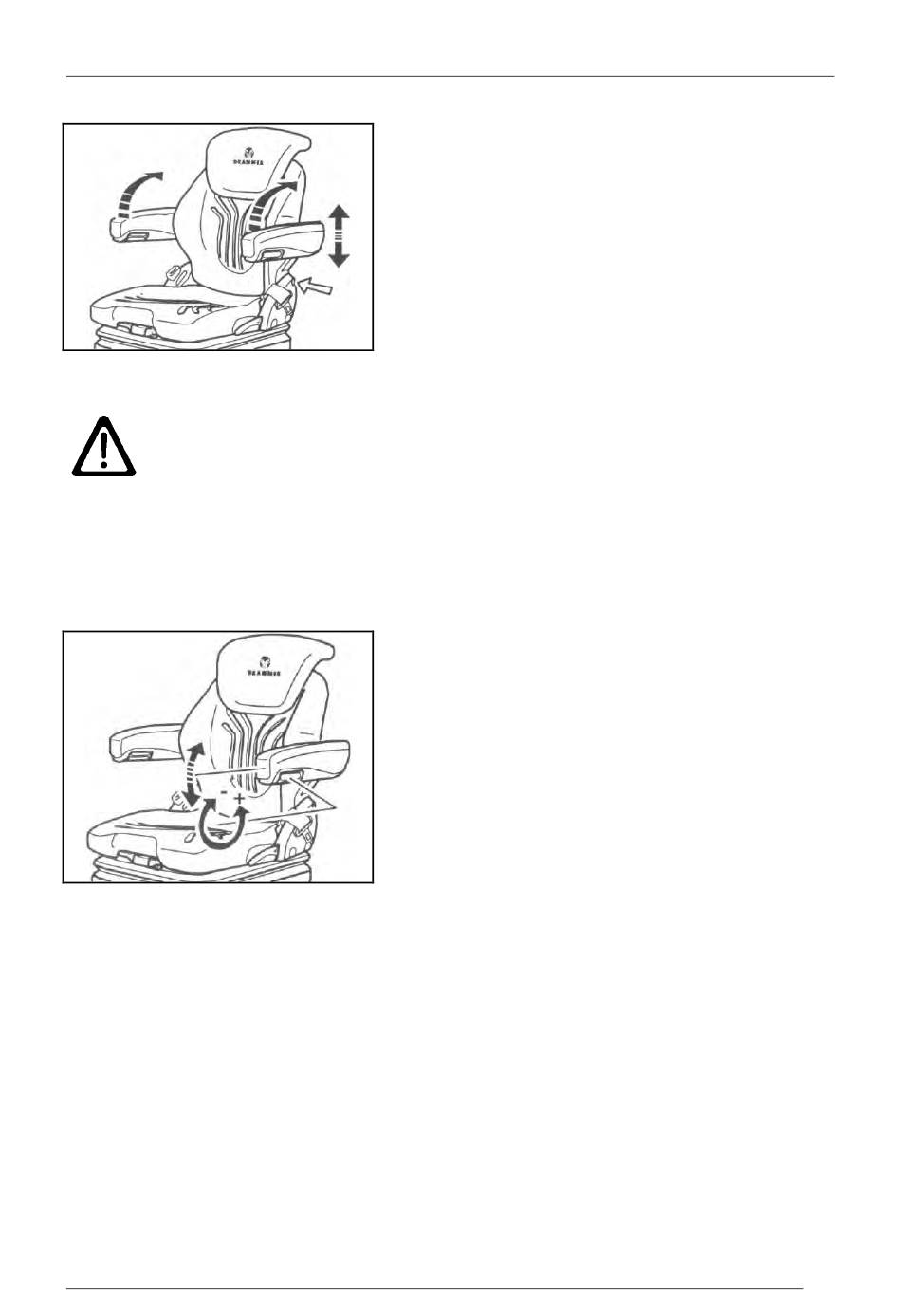

3.3.3.7 Accoudoirs * **
Attention !
3.3.3.8 Inclinaison des accoudoirs *
* le cas échéant - **ultérieurement
2030/0021/2012
Vous pouvez, au besoin, faire basculer les accou-
doirs vers l'arrière ou régler leur hauteur.
Desserrer l'écrou á l'aide d'une (clé de 13 mm),
ajuster la hauteur de l'accoudoirs, resserer l'écrou.
Ajustez la hauteur souhaitée des accoudoirs (5 pas)
et resserrez l'écrou hexagonal. Ensuite, remettez
en place le capuchon.
Lorsqu'un enrouleur-dérouleur de ceinture est
monté, veiller à ne pas fixer l'accoudoir en posi-
tion inférieure, sinon le fonctionnement de l'en-
rouleur-dérouleur de ceinture ne peut pas être
garanti !
Vérifier le bon fonctionnement de l'enrouleur-
dérouleur de ceinture !
Vous pouvez modifier l'inclinaison des accoudoirs
en tournant la roue à la main.
En tournant la roue à la main vers l'extérieur (+), la
partie avant do l'accoudoir sera levée tourner la
roue à la main vers l'intérieur (-) permet d'abaisser
l'accoudoir.
48
