SCHÄFFER MASCHINENFABRIK GmbH
Auf den Thränen/ 59597 Erwitte/ Tel.: 02943/9709-0/ Fax.: 02943/9709-50

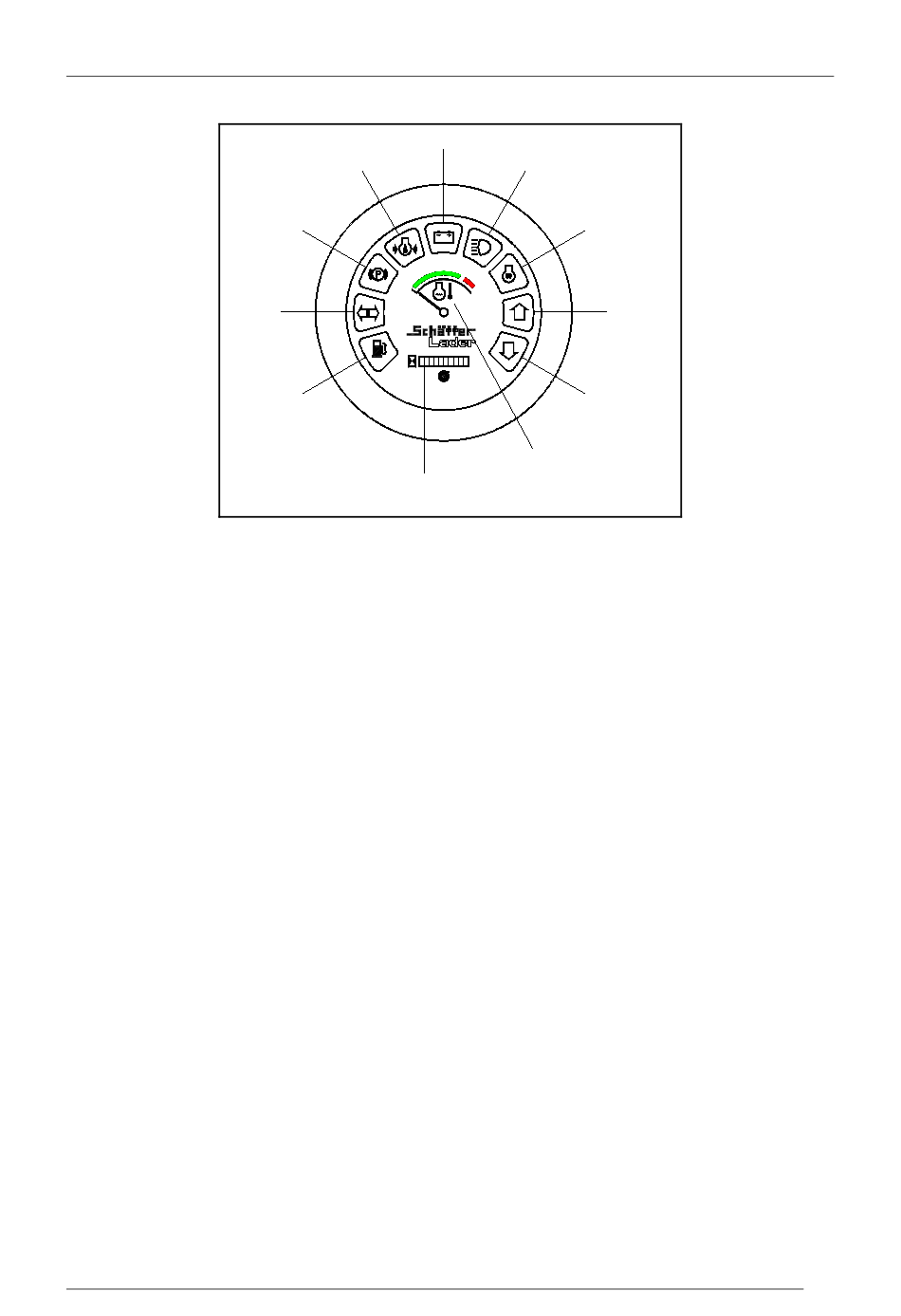

3.2.5.2 Instrument combiné jusqu'à 15/02/2010
1 =
Indication de réservoir
de carburant
2 =
Contrôle clignotant
3 =
Frein de parc
4 =
Contrôle pression
d'huile moteur Diesel
5 =
Contrôle de charge
6 =
Contrôle feu de grande
portée
7 =
Préchauffage
8/9 =
Contrôle du sens de
conduite
10 =
Compteur d'heures
de service
11 =
Indicateur de
température d'eau
2030/0021/2012
4
3
2
1
10
Si ce voyant s'allume, il convient de remplir le réservoir
de Diesel.
(uniquement avec dispositif d'éclairage)
Si ce témoin lumineux ne s'éteint pas immédiatement
après la mise en marche, arrêter immédiatement le
moteur Diesel et contrôler l'huile de moteur.
Si ce témoin lumineux ne s'éteint pas après la mise en
marche, apporter la chargeuse dans un atelier de ré-
paration.
(uniquement avec dispositif d'éclairage)
Le préchauffage du moteur Diesel est indiqué.
Ce témoin lumineux indique le sens de conduite présé-
lectionné (marche avant/ marche arrière).
Attention !
Le liquide de réfrigération ne doit pas être chauffé à
plus de 115 °C ! Si le voyant de signalisation se trouve
dans la zone rouge, il fut réduire la charge du moteur
diesel ou arrêter le moteur.
41
5
6
7
9
11
La chargeuse se met en mouvement à
l'accélération !
8
