6.3.2 Raccordement hydraulique
6.3.2.1 Raccordement au système de l'installation
PRUDENCE
Brûlures de la peau et des yeux dues à la vapeur d'eau brûlante.
De la vapeur d'eau brûlante peut s'échapper de la soupape de sûreté. La
vapeur d'eau brûlante provoque des brûlures de la peau et des yeux.
• Assurez-vous que la conduite d'écoulement de la soupape de sûreté
de l'unité de commande est posée de sorte que personne ne puisse
être mis en danger.
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Les conduites doivent être raccordées sans force ni moment et posées
sans vibration.
•
Si nécessaire, prévoyez un appui pour les conduites ou les appareils.
•
Pour toute question, veuillez vous adresser au service après-vente et
au service clientèle de Reflex.

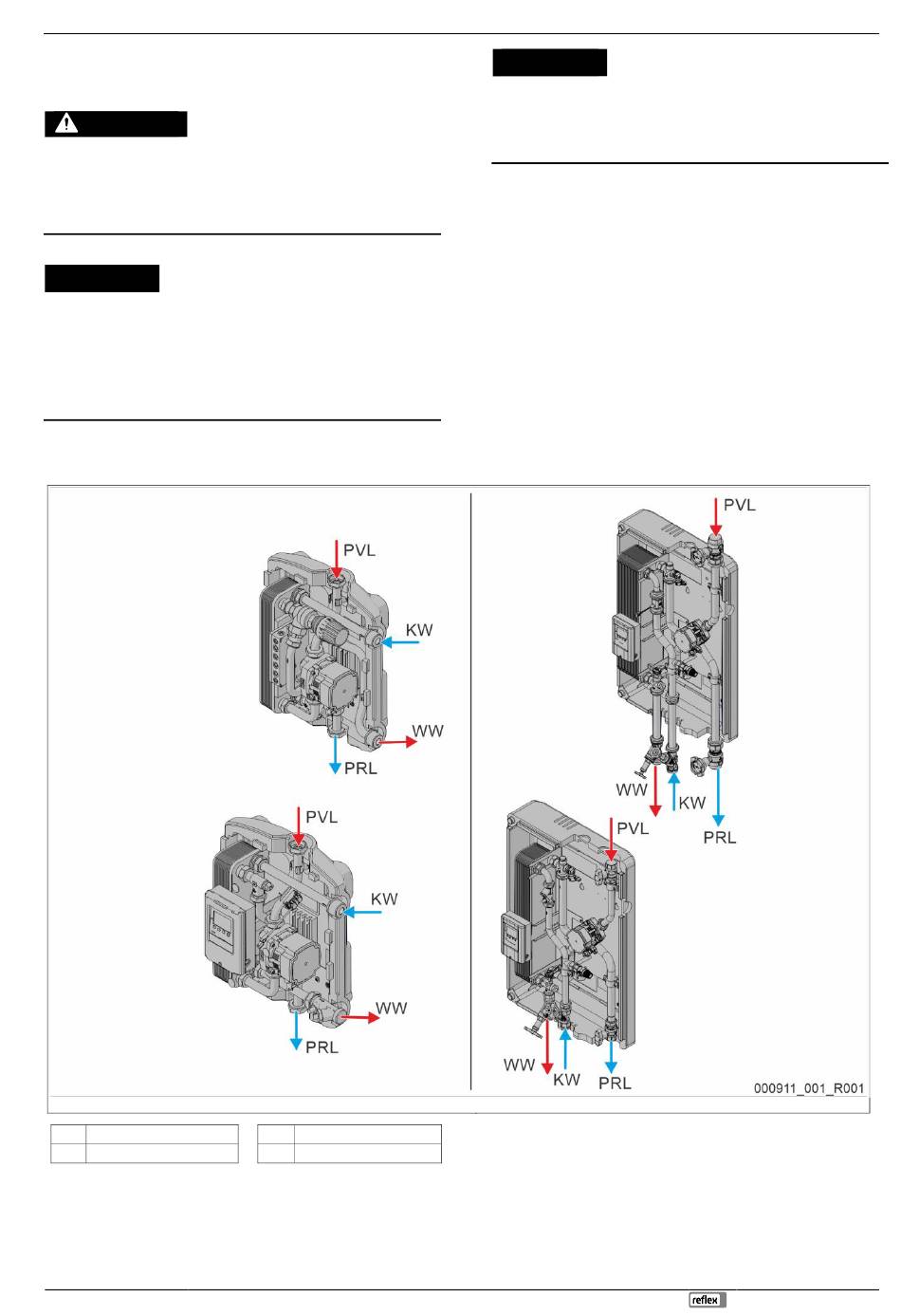

Raccordement à l'installation
KW Eau froide
WW Eau chaude
Hydroflow XS-M
PVL Aller tampon
PRL Retour tampon
Station d'eau potable Reflex Hydroflow — 20.12.2023
ATTENTION
Endommagement des capteurs
L'ouverture brutale du débit volumétrique peut endommager le capteur.
• Contrôler régulièrement le filtre (le cas échéant) et le remplacer s'il est
encrassé.
•
Ouvrir lentement le robinet à boisseau sphérique.
Raccordement hydraulique avec accessoires
Le raccordement à l'eau froide s'effectue selon la norme DIN 1988. La soupape
de sécurité ne doit pas pouvoir être sectionnée. La station d'eau fraîche doit
toujours être utilisée via un réservoir tampon.
Il est recommandé d'intégrer un vase d'expansion traversé côté eau potable
(côté arrivée d'eau froide).
La première étape consiste à ouvrir le point de puisage le plus éloigné côté eau
potable. Remplissez lentement l'installation d'eau potable et assurez une purge
soigneuse.
Côté chauffage, la purge est assurée par le purgeur manuel intégré.
Hydroflow L-XL
Montage
