Sommaire des Matières pour Reflex variomat

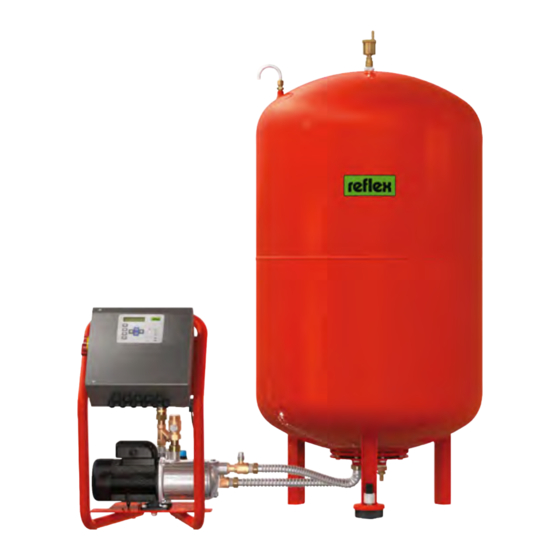

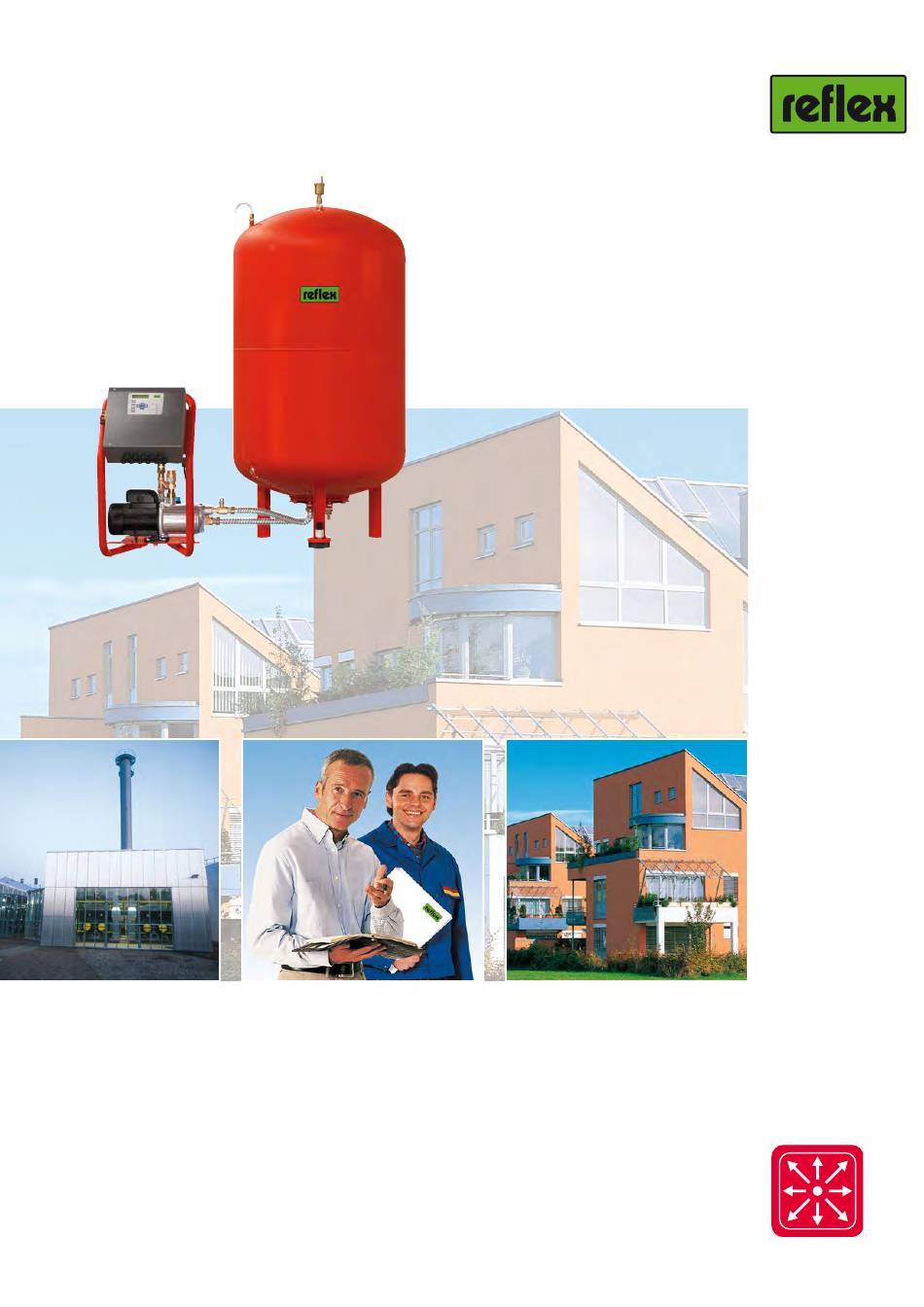

- Page 1 ’variomat’ Station de maintien de pression avec réalimentation et dégazage...
- Page 2 ► réalimente automatiquement Ainsi, le reflex ’variomat’ est la solution optimale à des problèmes d’air grandis- sants - notamment dans les installations de chauffage fermées, concernées à plus de 50 % selon une étude de l’Université...
-
Page 3: Table Des Matières
Le vase principal VG, hors pression mais fermé à purgé ou dégazé, la solubilité du gaz étant ici infé- l’atmosphère du ’variomat’, est utilisé aussi bien pour rieure à celle dans l’installation. A l’aide de différents dégazer l’eau qu’il contient que pour l’apport et le dé- programmes de dégazage, le procédé... - Page 4 ’variomat’ Le programme de maintien de pression, dégazage et réalimentation reflex ’variomat 1’ jusqu’à 2 MW avec 1 pompe 2 conduites d’expansion séparées → p. 12 Détail l’intégration → p. 14 reflex ’fillset’ (option) Eau d’appoint 230 V Signalisation de défaut général, paramétrable...
- Page 5 VG, est surveillée par un contrôle du volume de fuite et interrompue en cas de défaut. Sur le ’variomat 2’, il est possible d’évaluer les signaux d’un compteur d’eau à contact (reflex ’fillset’ à compteur d’eau à...
- Page 6 La commande garantit le plus haut niveau de Le capteur de pression confort. Toutes les commandes (mesure de niveau) Reflex (’variomat’, ’minimat’, permet de déterminer le ’reflexomat’, ’gigamat’, niveau de remplissage du ’servitec’) sont conçues selon vase.
- Page 7 VG, l’électrovanne s’ouvre. En cas de raccordement au réseau d’eau potable, monter en amont le reflex ’fillset’ Raccordement du vase principal VG par kit de raccordement reflex ’variomat 1’ - module hydraulique reflex ’variomat 2’ - module hydraulique...
- Page 8 /bar /° C sible/° C sible/° C dB env. tection Raccord pompe reflex ’variomat’ inst. à 1 pompe Prise à contact de variomat 1 120* > 0 - 70** > 0 - 45 0.75 IP 54 terre, câble 5 m...
- Page 9 Le module de commande Réglage des paramètres Les paramètres suivants se règlent selon l’application dans le menu client, par le service après-vente de Reflex ou par le client lui-même. D’autres réglages sont possibles après saisie d’un mot de passe. Vous trouverez des informations plus détaillées dans les instructions de montage, de service et de maintenance.
- Page 10 ’variomat’ Unités de commande et accessoires ’variomat 1’, ’variomat 2-1’ Module de commande à 1 pompe Type Référence Raccord Poids ≤ 2,5 variomat 1 6910100 Rp 1 Rp 1 Rp ½ 2 x G 1 ≤ 4,8 variomat 2-1/60...
-
Page 11: Vases Et Accessoires
Kit de raccordement G 1 ’raccord rapide SU’ reflex (option) pour le raccordement d’installations à 1 pompe isolement sécurisé des vases secondaires, ’variomat’ sur des vases principaux VG avec PN 10 / 120 °C organe d’isolement sécurisés et raccords vissés Référence Vase VG Référence... -
Page 12: Sélection
’variomat’ Sélection Installations de chauffage jusqu’à 120 °C ’variomat 1’, ’variomat 2-1’ Modules de commande ’variomat’ Module de commande à 1 pompe Pour les plages de puissance sur les systèmes de refroidissement à eau jusqu’à 30 °C, prendre seu- >... -
Page 13: Montage
+ isolation thermique VW 1000 litres → p. 19 + kit de raccordement G 1¼, 1000 + ’raccord rapide SU’ R 1x1 reflex + Conduite d’expansion = DN 50 - nous recommandons des installations à 2 pompes à partir de 2 MW... - Page 14 à éviter l’infiltration de grosses saletés (voir détail). Dimensionnement des conduites d’expansion → p. 12 − Si le reflex ’fillset’ n’est pas monté, il faut alors installer un filtre (maillage 0,25 mm) sur la conduite d’appoint d’eau AE.
-
Page 15: Exemples D'installation
à une chaudière, un vase d’ex- ’fillset’ (isolement, disconnecteur, compteur d’eau, filtre). pansion à membrane sur le générateur de chaleur (par Si reflex ’fillset’ n’est pas installé, il faut au moins pour ex. ’reflex N’). protéger l’électrovanne de réalimentation, intégrer un filtre d’un maillage ≤... - Page 16 → p. 14 La chaudière doit alors être ≥ 500 ’reflex’ ≤ 70 °C équipée d’une protection in- dividuelle. Si la capacité du reflex ’fillset’ est dépassée (k = 1 m³/h), un groupe de raccordement Eau po- Vase princi- table doit en alternative être prévu...
- Page 17 Recommandations destinées départ > 100 °C, réalimentation via adoucisseur à l’installateur Sur les installations de traite- reflex ’Pot ment de l’eau, le reflex ’fillset’ de détente ET’ s’installe avec disconnecteur et compteur d’eau en amont de l’adoucisseur.
-
Page 18: Liste De Contrôle
’variomat’ Liste de contrôle reflex ’Pot de détente T’ Choix selon NF EN 12828 → Prospectus Accessoires reflex ’Vase de décantation EB’ particulièrement adapté aux installations anciennes → Prospectus Accessoires Conduites d’expansion → p. 12 reflex ’fillset’ ’fillset’ Groupe de raccordement aux potable réseaux d’eau potable avec... -
Page 19: Références De Commande
2-2/95 6911600 Kit de raccordement ’variomat’ VG 480 - 740 mm 6940100 pour installations à pompe unique ’variomat’ VG 1000 - 1500 mm 6940200 G 1¼ VG 480 - 740 mm 6940300 pour installations à deux pompes ’variomat’... - Page 20 Reflex – Prend en compte l’environnement Les nouveaux produits développés par Reflex ne sont pas uniquement destinés à simplifier la vie de leurs utilisateurs, mais ils prennent en compte l’environnement dans lequel ils sont installés. Nous intégrons cette donnée à tous les stades de la vie du produit.
