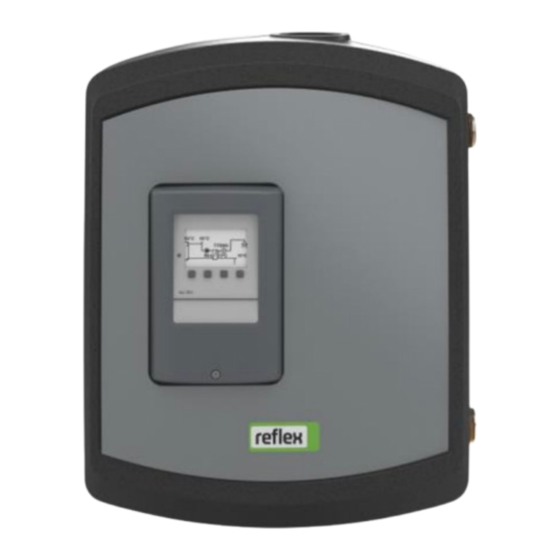

Reflex Hydroflow

20.12.2023

Originalbetriebsanleitung

Original operating manual

Mode d'emploi original

Istruzioni per l'uso originali

Originele bedieningshandleiding

Tłumaczenie instrukcji oryginalnej

www.reflex-winkelmann.com

Sommaire des Matières pour Reflex Hydroflow

Page 1 Reflex Hydroflow 20.12.2023 Originalbetriebsanleitung Original operating manual Mode d’emploi original Istruzioni per l'uso originali Originele bedieningshandleiding Tłumaczenie instrukcji oryginalnej www.reflex-winkelmann.com...
Page 2 Inhaltsverzeichnis Deutsch ..................3 Polski ..................86 English ..................22 Nederlands ................106 Français ................... 44 Italiano..................65 2 — Deutsch Reflex Hydroflow Frischwasserstation —...
Page 3 Inhaltsverzeichnis Inhaltsverzei chnis Montagevoraussetzungen ..............14 Deutsch Reflex Hydroflow Fris chwass erstation 20.12.2 023 deutsch Vorbereitungen ................. 14 1 Hinweise zur Betriebsanleitung ......... 4 Durchführung ..................14 2 Haftung und Gewährleistung ..........4 6.3.1 Positionierung ..............15 3 Sicherheit ................4 6.3.2...
Page 4 Personal durchgeführt werden. Für Schäden, die durch Nichtbeachtung dieser Betriebsanleitung entstehen, übernimmt die Firma Reflex Winkelmann GmbH keine Haftung. Zusätzlich zu Der elektrische Anschluss und die Verkabelung vom Gerät sind von einem dieser Betriebsanleitung sind die nationalen gesetzlichen Regelungen und Bestimmungen im Aufstellungsland einzuhalten (Unfallverhütung, Umweltschutz,...
Page 5 Beschreibung Der Frischwasserstation Reflex Hydroflow XS, S, M, L und XL stellt warmes Trinkwasser auf Abruf bereit. Die Station bevorratet kein Warmwasser, sondern erwärmt es im Gegenstromprinzip über einen Wärmetauscher, der das Heizungswasser aus dem Pufferspeicher und das Trinkwasser räumlich trennt. Die räumliche Trennung und die Erwärmung des Trinkwassers auf Abruf sorgen für einen hohen hygienischen Standard.
Page 6 Maximaler zulässiger Druck Tmax Maximale Betriebstemperatur 4.3.2 Typenschlüssel Typenschlüssel (Beispiel) Gerätegröße (XS bis XL) CU = Edelstahlwärmetauscher mit Kupferlot Reflex Hydroflow XS - CU SST = Edelstahlwärmetauscher mit Edelstahllot DW = Doppelwandig (kupfergelötet) 6 — Deutsch Reflex Hydroflow Frischwasserstation — 20.12.2023...
Page 7 Der Wärmetauscher trennt das Heizungswasser aus dem Pufferspeicher und das Trinkwasser aus den Leitungen. Das Trinkwasser wird im Wärmetauscher durch das Gegenstromprinzip nach Bedarf aufgewärmt. Pumpe Die Pumpe versorgt den Hydroflow mit warmem Heizungswasser, indem sie Heizungswasser vom Pufferspeicher zur Frischwasserstation fördert. Volumenstromsensor mit Temperaturfühler Der Volumenstromsensor erfasst den Volumenstrom des erwärmten Trinkwassers. Der Temperaturfühler erfasst die Temperatur des Trinkwassers.
Page 8 Der Wärmetauscher trennt das Heizungswasser aus dem Pufferspeicher und das Trinkwasser aus den Leitungen. Das Trinkwasser wird im Wärmetauscher durch das Gegenstromprinzip nach Bedarf aufgewärmt. Pumpe Die Pumpe versorgt den Hydroflow mit warmem Heizungswasser, indem sie Heizungswasser vom Pufferspeicher zur Frischwasserstation fördert. Volumenstromsensor mit Temperaturfühler Der Volumenstromsensor erfasst den Volumenstrom des erwärmten Trinkwassers. Der Temperaturfühler erfasst die Temperatur des Trinkwassers.
Page 9 Ein Wärmetauscher trennt das Heizungswasser des Pufferspeichers vom Brauchwasser. Das Brauchwasser wird je nach Bedarf in einem Wärmetauscher im Gegenstromverfahren erhitzt. Pumpe Die Pumpe entnimmt das Heizungswasser aus dem Pufferspeicher und leitet es an den Wärmetauscher in der Hydroflow-Station weiter. Warmwasservolumenstromsensor mit Temperatursensor Der Strömungssensor erfasst den Volumenstrom des durchfließenden Warmwassers. Der Temperaturfühler erfasst die Temperatur des Warmwassers.
Page 10 Ein Wärmetauscher trennt das Heizungswasser des Pufferspeichers vom Brauchwasser. Das Brauchwasser wird je nach Bedarf in einem Wärmetauscher im Gegenstromverfahren erhitzt. Pumpe Die Pumpe entnimmt das Heizungswasser aus dem Pufferspeicher und leitet es an den Wärmetauscher in der Hydroflow-Station weiter. Warmwasservolumenstromsensor mit Temperatursensor Der Strömungssensor erfasst den Volumenstrom des durchfließenden Warmwassers. Der Temperaturfühler erfasst die Temperatur des Warmwassers.
Page 11 230 V AC/ 50 - 60 IP-Schutzklasse IP44 IP44 IP44 IP44 IP44 Zulässige Umgebungstemperatur 5 - 45 °C 5 - 45 °C 5 - 45 °C 5 - 45 °C 5 - 45 °C Reflex Hydroflow Frischwasserstation — 20.12.2023 Deutsch — 11...
Page 12 Technische Daten Druckverlust Sekundärseite Hydroflow CU Volumenstrom: (l/min) Hydroflow SST Volumenstrom: (l/min) 12 — Deutsch Reflex Hydroflow Frischwasserstation — 20.12.2023...
Page 13 Keine Anforderung Mangan (Mn) < 0,1 mg/l Keine Anforderung Gesamthärte 6-15 °dH 4 - 14 [Ca ; Mg ] / [HCO ] > 0,5 Gesamter organischer Kohlenstoff (TOC) < 30 mg/l Keine Anforderung Reflex Hydroflow Frischwasserstation — 20.12.2023 Deutsch — 13...
Page 14 Lassen Sie die Montage, Inbetriebnahme und Wartung von einer Apparate. zugelassenen Fachfirma durchführen. • Bei Rückfragen wenden Sie sich an den Reflex After Sales & Service. Hinweis! Führen Sie für die Montage die folgenden Arbeiten durch: Beachten Sie, dass nach der elektrochemischen Spannungsreihe die Positionieren Sie die Frischwasserstation.
Page 15 Die Rohrleitungen sind kraft- und momentfrei anzuschließen und schwingungsfrei zu verlegen. • Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder Apparate. • Bei Rückfragen wenden Sie sich an den Reflex After Sales & Service. Reflex Hydroflow Frischwasserstation — 20.12.2023 Deutsch — 15...
Page 16 6.4.1 Klemmenplan Die Frischwasserstation ist werksseitig komplett vormontiert und vorverdrahtet. Schließen Sie zur Inbetriebnahme das Netzkabel an. Montage- und Inbetriebnahmebescheinigung  Hinweis! Die Montage- und Inbetriebnahmebescheinigung befindet sich am Ende der Betriebsanleitung. 16 — Deutsch Reflex Hydroflow Frischwasserstation — 20.12.2023...
Page 17 Nehmen Sie die Einstellungen am Regler vor. Gehen Sie dabei nach der Anleitung des Reglers vor. Nur bei Hydroflow L und XL: Öffnen Sie langsam die Kugelhähne auf der Heizungsseite. Zuerst wird der untere Kugelhahn geöffnet. Prüfen Sie die Funktion der Pumpen im manuellen Betrieb.
Page 18 Betrieb Betrieb Die Regelung der Warmwasserstemperatur erfolgt beim Hydroflow XS über den Thermostatkopf. Bauteil Thermostatventil (nur bei Hydroflow XS verbaut) 3 = ca. 40 °C 4 = ca. 48 °C 5 = ca. 56 °C Voreingestellte und empfohlene Einstellung am Thermostatkopf ist zwischen 3 und 4.
Page 19 Der Wartungsplan ist eine Zusammenfassung der regelmäßigen Tätigkeiten im Rahmen der Wartung. Tätigkeit Intervall Dichtigkeit prüfen. • Pumpe „PU“. • Verschraubungen der Jährlich Anschlüsse. Sicherheitsventil visuell prüfen. Abhängig von den Betriebs- bedingungen Volumenstromsensor prüfen Temperaturschwankungen Reflex Hydroflow Frischwasserstation — 20.12.2023 Deutsch — 19...
Page 20 Öffnen Sie die Füll- und Entleerungshähne bis das Gerät vollständig entleert und drucklos ist. Lösen Sie sämtliche Rohrverbindungen mit der Anlage und entfernen Sie sie vollständig. Achten Sie auf Restwasserbestände in der Anlage. Entfernen Sie gegebenenfalls die Reflex Frischwasserstation Hydroflow aus dem Anlagenbereich. Hinweis! Bei Einsatz umweltbelastender Medien ist beim Entleeren für eine geeignete Auffangmöglichkeit zu sorgen.
Page 21 Anhang Anhang Alternativ können Sie auch den QR- Code scannen: 11.1 Konformität / Normen Konformitätserklärungen des Gerätes stehen auf der Homepage von Reflex zur Verfügung. www.reflex-winkelmann.com/konformitaetserklaerungen 11.2 Gewährleistung Es gelten die jeweiligen gesetzlichen Gewährleistungsbedingungen. inhalt_de Reflex Hydroflow Frischwasserstation — 20.12.2023...
Page 22 5 Technical data ..............31 11 Annex ................. 43 Overview ..................31 11.1 Conformity and standards ..............43 Chemical data .................. 33 11.2 Guarantee ..................43 6 Installation ................. 34 ivz_en 22 — English Reflex Hydroflow Mains Water Station — 20.12.2023...
Page 23 This operating manual is an important aid for ensuring the safe and reliable tips and recommendations for efficient handling of the product. functioning of the device. Reflex Winkelmann GmbH accepts no liability for any damage resulting from Personnel requirements failure to observe the information in this operating manual. In addition to the...
Page 24 This device has been manufactured to the current state of the art. However, Description some residual risk cannot be excluded. The Reflex Hydroflow mains water station XS, S, M, L and XL provides hot potable water on demand. The station does not store hot water, but heats it WARNING...
Page 25 Description of the device Overview Hydroflow XS-M Hydroflow L-XL Component Component Plate heat exchanger Controller Thermostat Shut-off valve with thermometer holder Pump Safety valve Reflex Hydroflow Mains Water Station — 20.12.2023 English — 25...
Page 26 Device size (XS to XL) CU = Stainless steel heat exchanger with copper solder Reflex Hydroflow XS - CU SST = Stainless steel heat exchanger with stainless steel solder DW = Double-walled (copper soldered) 26 — English Reflex Hydroflow Mains Water Station — 20.12.2023...
Page 27 Pump The pump supplies the Hydroflow with hot heating water by pumping heating water from the buffer tank to the mains water station. Volume flow sensor with temperature probe The volume flow sensor records the volume flow of heated potable water. The temperature probe detects the temperature of the potable water.
Page 28 Pump The pump supplies the Hydroflow with hot heating water by pumping heating water from the buffer tank to the mains water station. Volume flow sensor with temperature probe The volume flow sensor records the volume flow of heated potable water. The temperature probe detects the temperature of the potable water.
Page 29 Pump The pump takes the heating water from the buffer tank and pumps it on to the heat exchanger in the Hydroflow station. Hot water volume flow sensor with temperature sensor The flow sensor measures the volume flow of the hot water flowing through it. The temperature sensor measures the temperature of the hot water.
Page 30 Pump The pump takes the heating water from the buffer tank and pumps it on to the heat exchanger in the Hydroflow station. Hot water volume flow sensor with temperature sensor The flow sensor measures the volume flow of the hot water flowing through it. The temperature sensor measures the temperature of the hot water.
Page 31 IP Protection class IP44 IP44 IP44 IP44 IP44 Permissible ambient temperature 5 - 45 °C 5 - 45 °C 5 - 45 °C 5 - 45 °C 5 - 45 °C Reflex Hydroflow Mains Water Station — 20.12.2023 English — 31...
Page 32 Technical data Pressure loss on secondary side Hydroflow CU Volume flow: (l/min) Hydroflow SST Volume flow: (l/min) 32 — English Reflex Hydroflow Mains Water Station — 20.12.2023...
Page 33 < 0.1 mg/l No requirement Total hardness 6-15 °dH 4 - 14 [Ca ; Mg ] / [HCO ] > 0.5 Total organic carbon (TOC) < 30 mg/l No requirement Reflex Hydroflow Mains Water Station — 20.12.2023 English — 33...
Page 34 If necessary, provide support structures for the pipelines or equipment. Contract an authorised specialist company for installation, • If you have any questions, please contact Reflex After Sales & Service. commissioning and maintenance. Proceed as follows for the installation: Note! Position the mains water station.
Page 35 35 mm from the wall. Mount the station. Align the station horizontally and secure it with a second screw and a washer. Tighten both screws evenly. Reflex Hydroflow Mains Water Station — 20.12.2023 English — 35...
Page 36 • If necessary, provide support structures for the pipelines or equipment. • If you have any questions, please contact Reflex After Sales & Service. 36 — English Reflex Hydroflow Mains Water Station — 20.12.2023...
Page 37 Venting on the heating side is carried out by the integrated manual air vent. Connection to the system Hydroflow XS-M Hydroflow L-XL Cold water Buffer lead WW Hot water Buffer return Reflex Hydroflow Mains Water Station — 20.12.2023 English — 37...
Page 38 The mains water station is completely pre-assembled and pre-wired at the factory. Connect the mains cable for commissioning. Installation and commissioning certificate  Note! The installation and commissioning certificate can be found at the end of the operating manual. 38 — English Reflex Hydroflow Mains Water Station — 20.12.2023...
Page 39 Make the settings on the controller. Proceed according to the controller instructions. Only for Hydroflow L and XL: Slowly open the ball valves on the heating side. The lower ball valve is opened first. Check the function of the pumps in manual operation.
Page 40 Operation Operation With the Hydroflow XS, the hot water temperature is controlled via the thermostatic head. Component Thermostatic valve (only installed in Hydroflow XS) 3 = approx. 40 °C 4 = approx. 48 °C 5 = approx. 56 °C The preset and recommended setting on the thermostatic head is between 3 and 4.
Page 41 The annual maintenance is displayed upon expiry of the set operating time. Use "Quit" to acknowledge the "Maintenance recommended" message. Reset the maintenance counter in the Customer menu.  Note! Maintenance tasks must only be carried out by specialist personnel. Reflex Hydroflow Mains Water Station — 20.12.2023 English — 41...
Page 42 Undo all pipe connections to the system and remove them completely. Pay attention to residual water levels in the system. If necessary, remove the Reflex Hydroflow mains water station from the system area. Note! When using environmentally harmful media, an adequate liquid capture facility must be provided when draining.
Page 43 Annex Annex Alternatively, scan the QR code: 11.1 Conformity and standards Device conformity declarations are available on the Reflex homepage. www.reflex-winkelmann.com/konformitaetserklaerungen 11.2 Guarantee The respective statutory guarantee regulations apply. inhalt_en Reflex Hydroflow Mains Water Station — 20.12.2023 English — 43...
